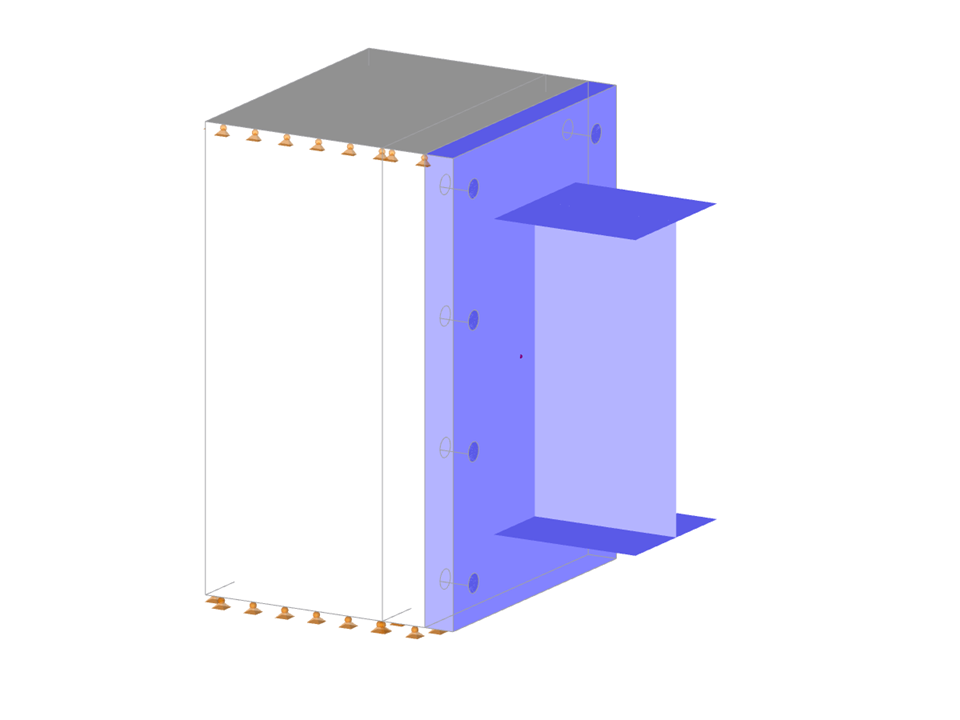

Parametrização da ligação de uma viga de secção em I de aço a um bloco de betão, as dimensões da placa de ligação e do bloco de betão podem ser ajustadas, bem como as dimensões (diâmetro e comprimento) e a posição dos parafusos de ancoragem.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Placa de ancoragem para viga de secção em I
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 93 |
Número de linhas | 80 |
Número de barras | 8 |
Número de superfícies | 44 |
Número de sólidos | 3 |
Número de casos de carga | 3 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 2 |
Peso total | 0,035 t |
Dimensões (métricas) | 0,275 x 0,200 x 0,300 m |
Dimensões (imperial) | 0.9 x 0.66 x 0.98 feet |
Versão do programa | 5.20.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
