Centrála společnosti INAIL v Anconě, Itálie

Nová centrála společnosti INAIL v Anconě je výsledkem důkladného zvážení rekonstrukce bývalé střední školy IPSIA. Projekt zaměřený na udržitelnost nabízí řadu služeb včetně prostor pro vodoléčbu a rehabilitace a také kanceláře pro místní úřady. Návrh konstrukce počítal s BIM a s železobetonovými prefabrikáty, které zajistily hospodárnost a dodržení termínů stavby.

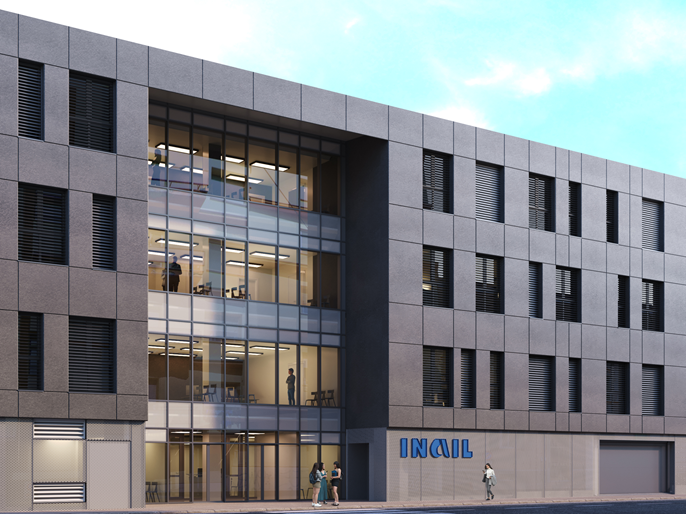

Renovace sídla INAIL Ancona s udržitelným designem a moderními prostorami pro vodoléčbu | Model 005567
139x
Sídlo INAIL v Anconě

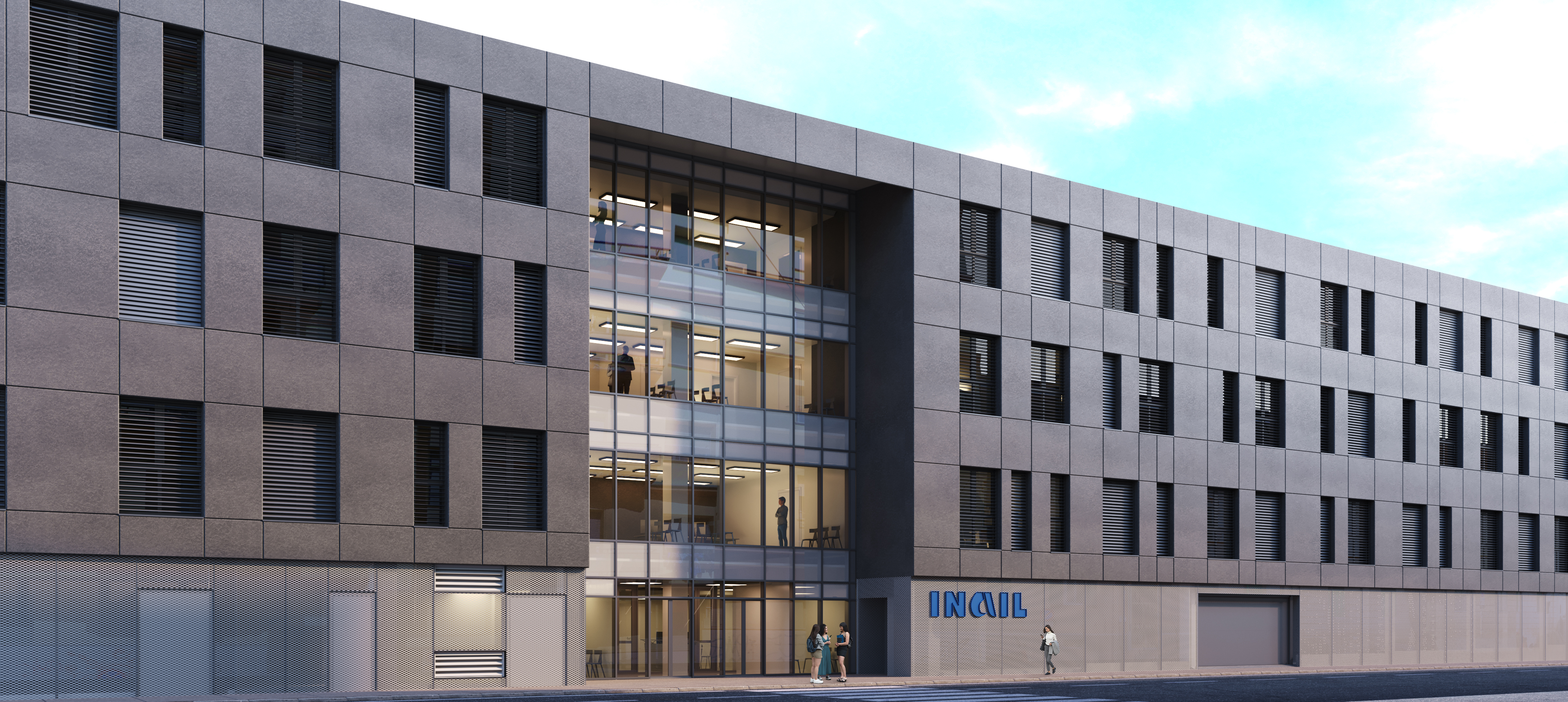

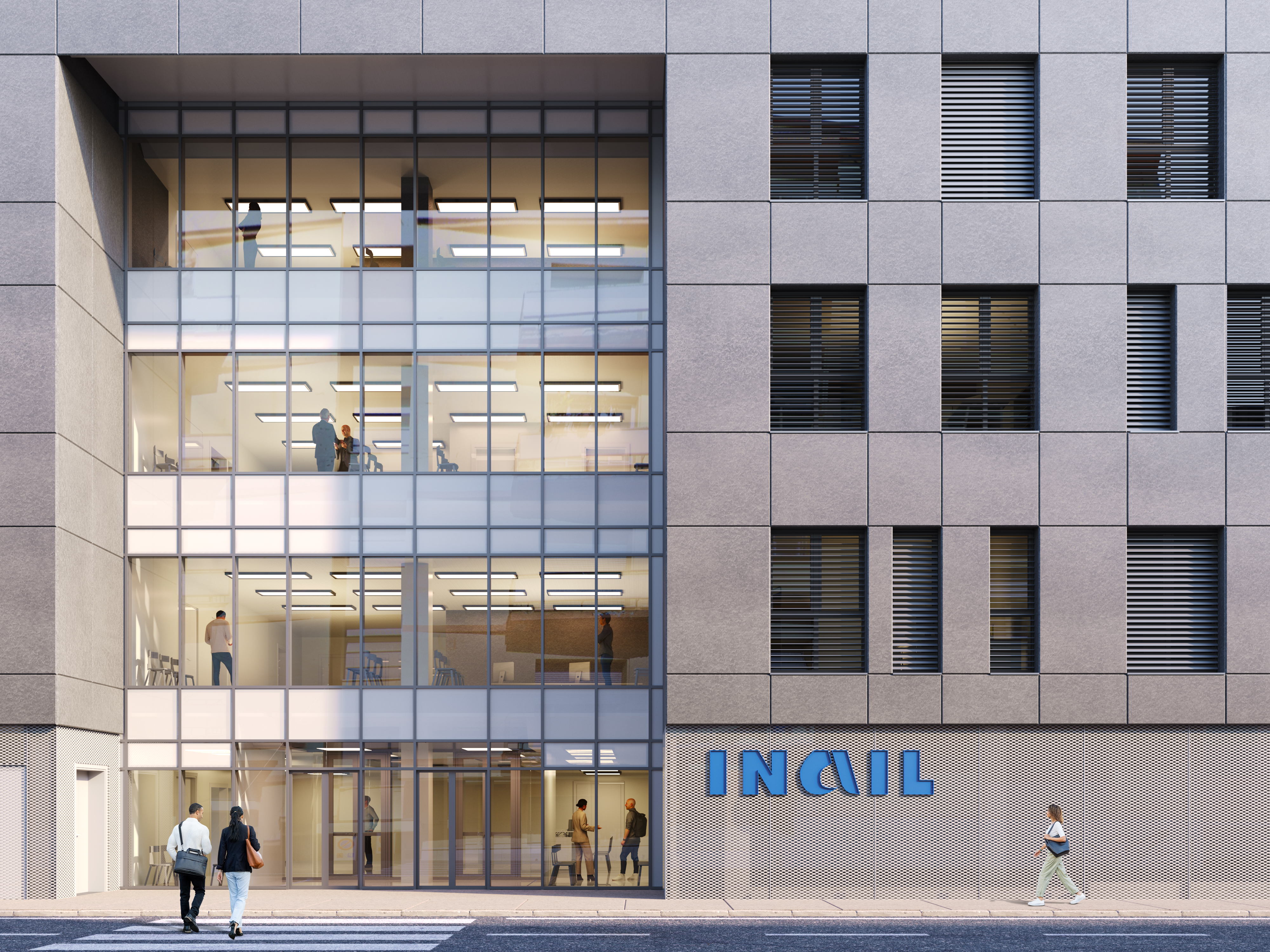

Nová centrála společnosti INAIL v italské Anconě je výsledkem pečlivého zvážení technických i ekonomických hledisek pro zásadní rekonstrukci bývalé střední školy IPSIA. Projekt klade důraz na udržitelnost s cílem vytvořit pro občany funkční zařízení zaměřené na služby. Budova se vyznačuje velkými dílci typickými pro okraj města, které podtrhuje kamenné obložení a rytmické umístění otvorů. Návrh zahrnuje pravidelné duté prostory a výběr barev, které odkazují na veřejnou funkci budovy, zatímco velký prosklený vstup narušuje symetrii a vytváří nové proporce.

Budova o rozloze 6 600 m² nabízí na čtyřech nadzemních podlažích různé služby, jako prostory pro vodoléčbu, zdravotnické a rehabilitační prostory a také kanceláře pro místní správu Ancony a také správu regionu Marche. Budova byla kompletně zhotovena s využitím informačního modelování budov (BIM), aby byly dodrženy lhůty výstavby a zajištěny funkční požadavky. Pro splnění těchto cílů byla použita prefabrikovaná řešení z předpjatého železobetonu. Kromě toho jsou v budově použity pokročilé technologie, které mají minimalizovat dopady na životní prostředí a také například zlepšovat vodopropustnost v dané oblasti. Prvky jako vnitřní parkoviště a ozeleněné střechy přispívají k odolnosti vůči klimatickým změnám a zvyšují ekologickou i funkční kvalitu prostředí.

Místo Via Curtatone, Ancona
Itálie
Návrh a statické posouzení ATI Project
Investor INAIL - Istituto Nazionale Assicurazione Infortuni sul Lavoro

Specifikace projektu

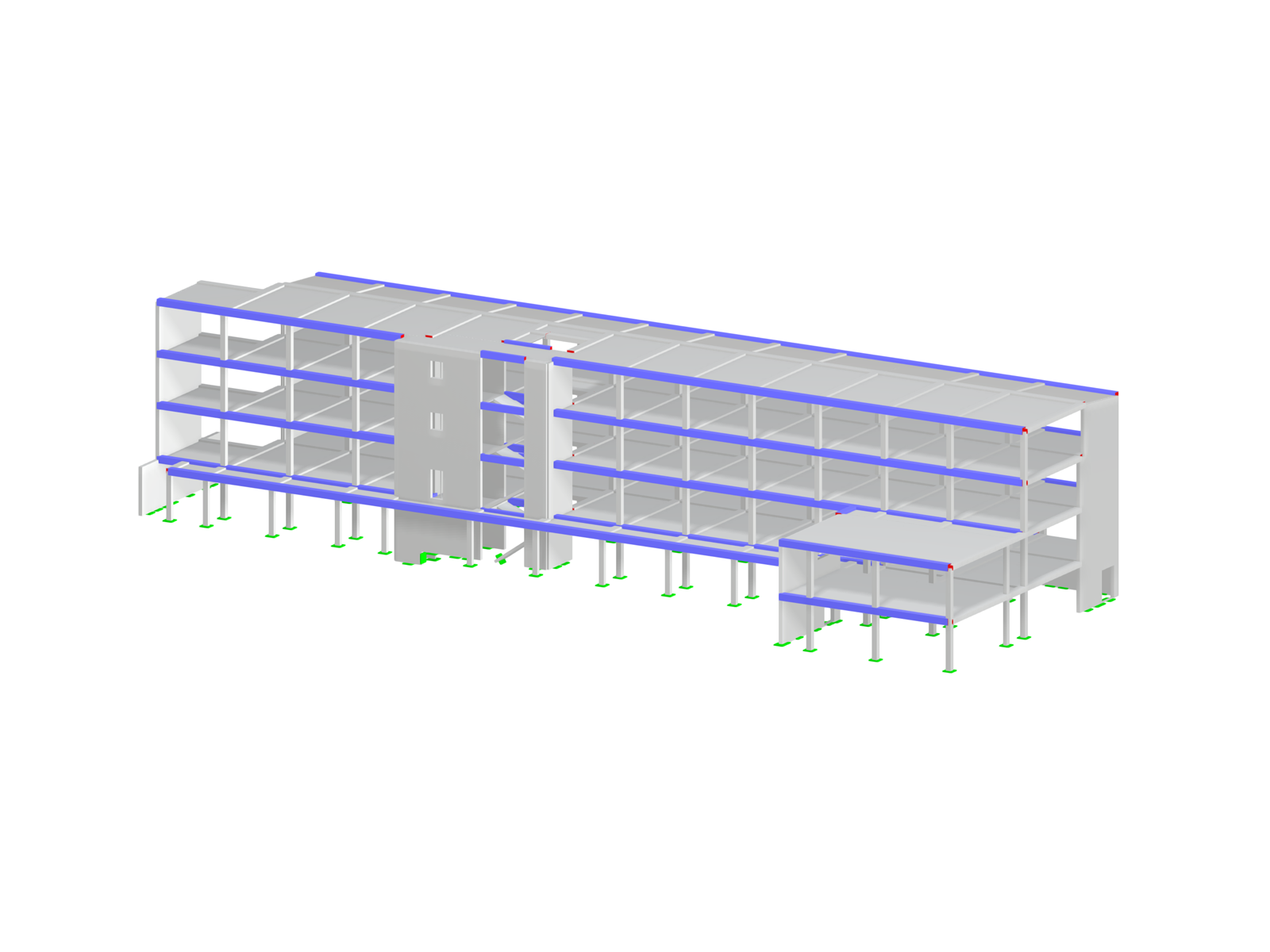

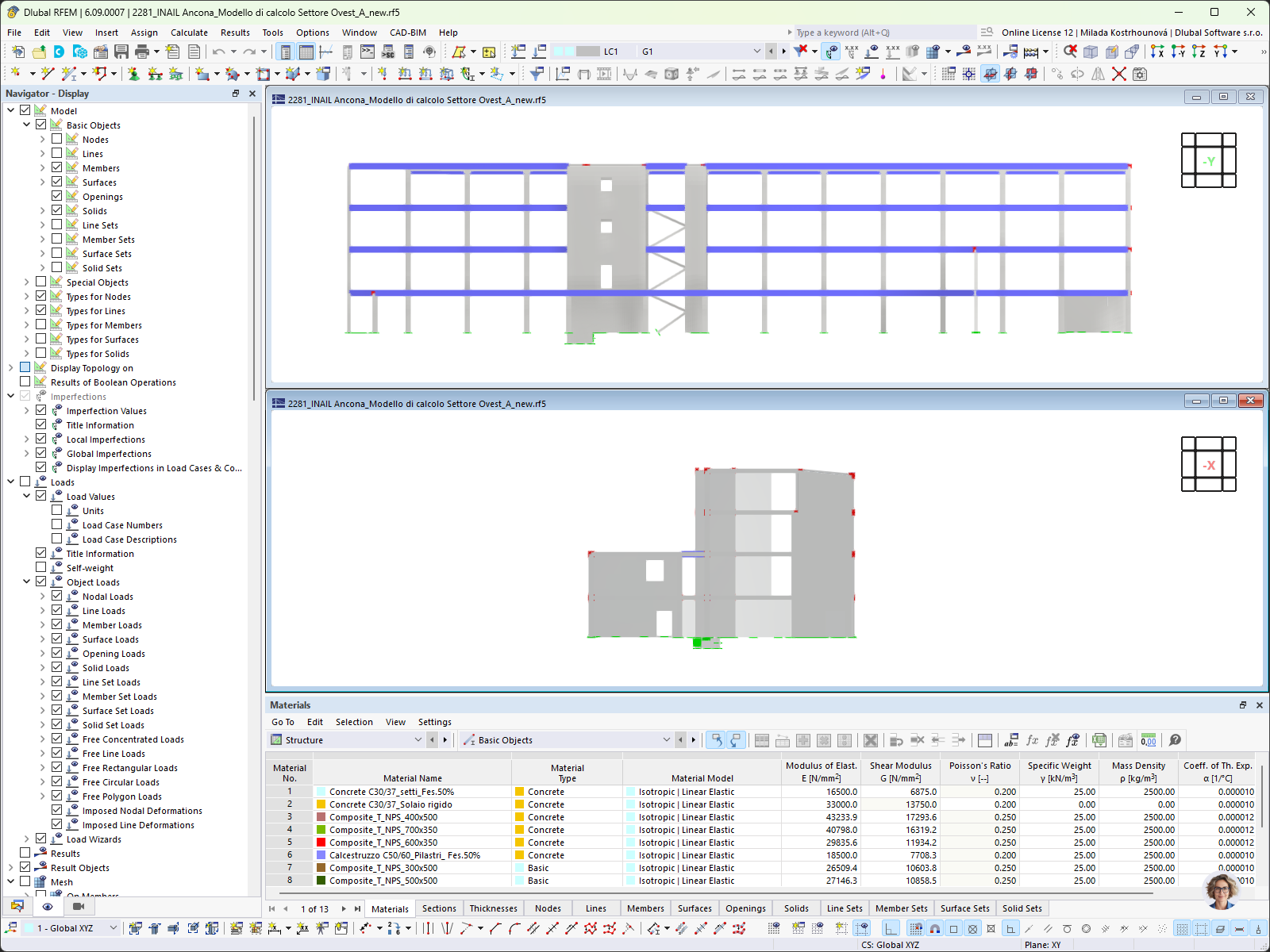

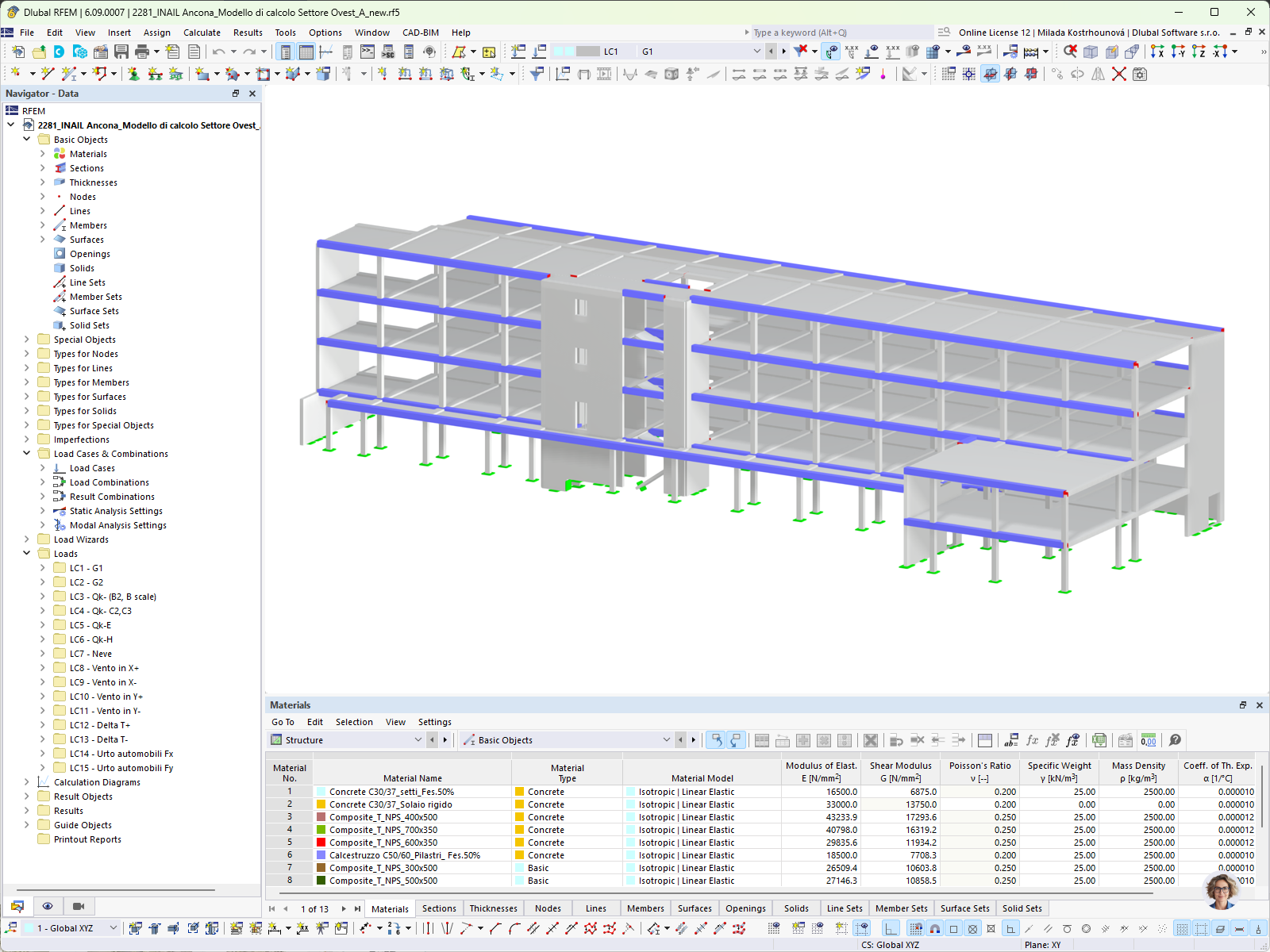

Údaje o modelu

Počet uzlů 571
Počet linií 976
Počet prutů 613
Počet ploch 236
Počet těles 0
Počet zatěžovacích stavů 15
Počet kombinací zatížení 127
Počet kombinací výsledků 5
Celková hmotnost 1953,721 t
Rozměry (metrické) 71,050 x 16,176 x 23,935 m
Rozměry (imperiální) 233.1 x 53.07 x 78.53 feet
