Dipl.-Ing. (FH) Ulrich Lex
25.3.2025
Zábradlí z vrstveného skla, které se používá v moderních budovách.
  • Popis
  • Recenze (0)

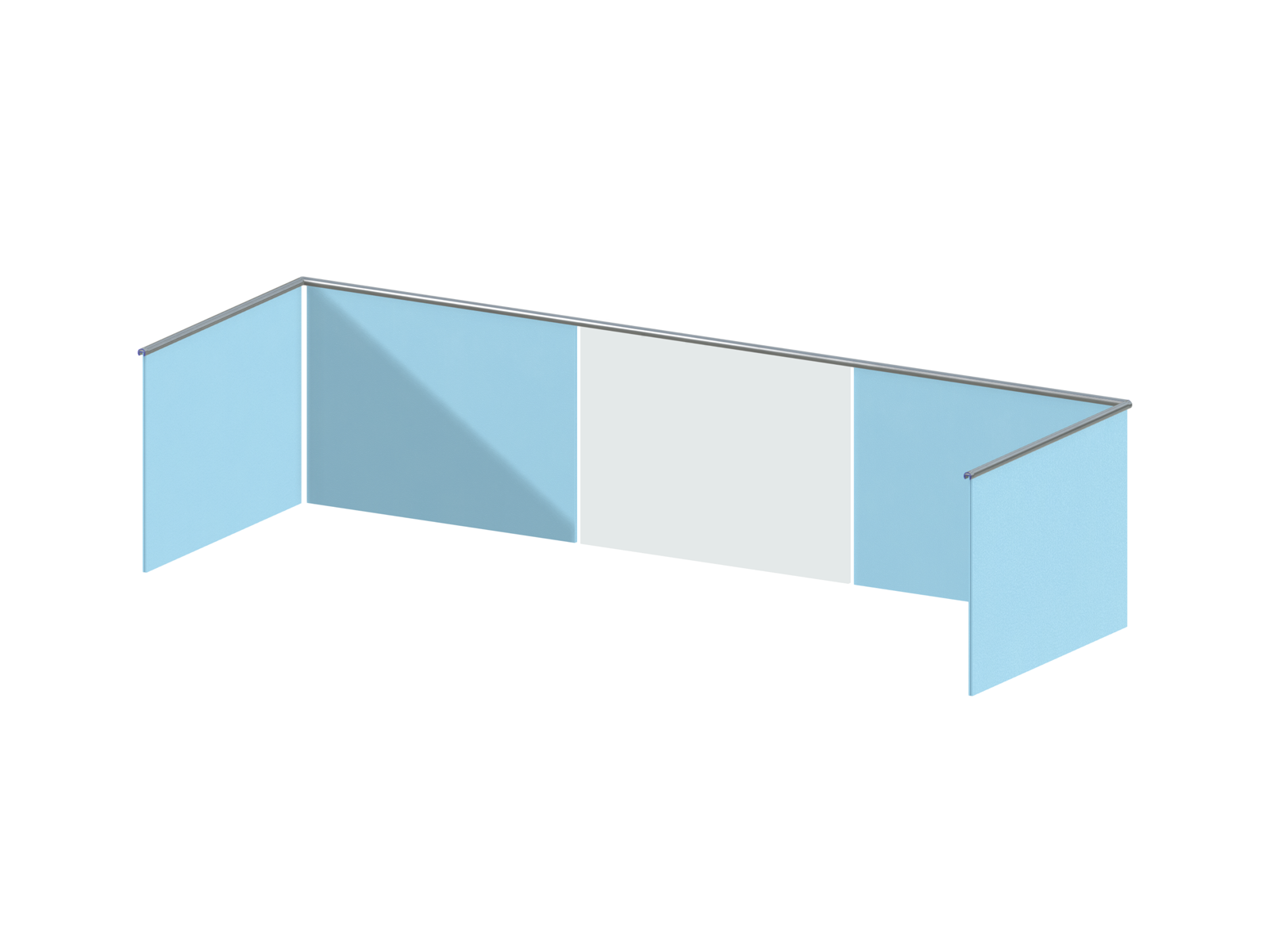

Model ukazuje zábradlí, které je vyrobeno z vrstveného skla. Tato konstrukce umožňuje vysokou transparentnost a zajišťuje moderní vzhled při současném zajištění vysoké bezpečnosti. Představuje příklad využití skla ve stavebních projektech, kde jsou kombinovány statické a estetické požadavky. Vrstvené sklo nabízí výhody ve stabilitě a chování při zlomení oproti běžnému sklu.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Skleněné zábradlí z vrstveného skla

Anzahl Knoten 58
Anzahl Linien 63
Anzahl Stäbe 13
Anzahl Flächen 15
Anzahl Volumenkörper 0
Anzahl Lastfälle 2
Anzahl Lastkombinationen 8
Anzahl Ergebniskombinationen 0
Gesamtgewicht 0.455 t
Abmessungen (metrisch) 4.620 x 1.110 x 1.560 m
Abmessungen (imperial) 15.16 x 3.64 x 5.12 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
