Téma:

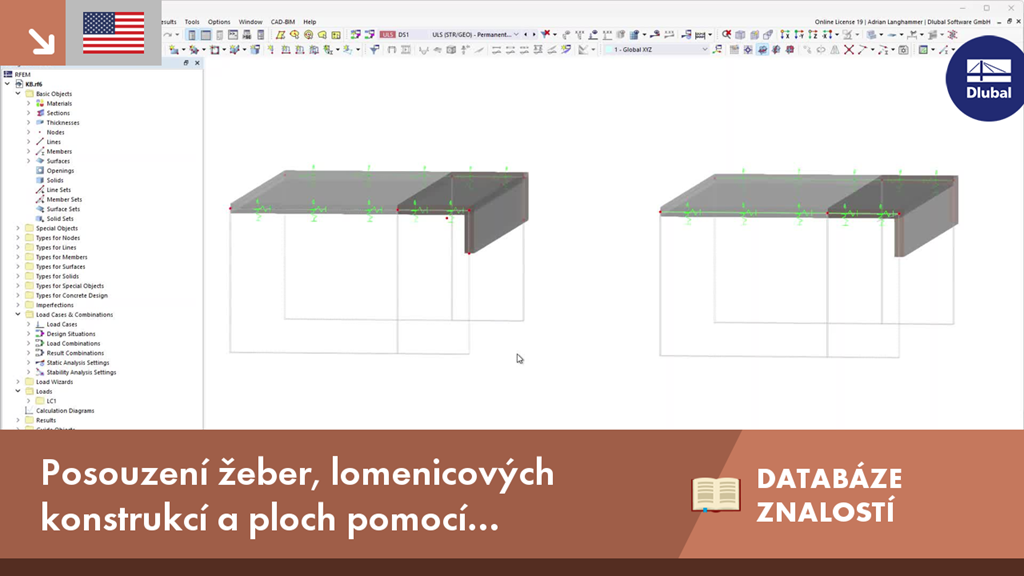

Posouzení žeber, lomenicových konstrukcí a ploch pomocí výsledkových prutů v programu RFEM 6
Poznámka:
Pokud je třeba pro stanovení například vnitřních sil použít čistě plošný model, ovšem posouzení konstrukčního prvku by mělo přesto proběhnout na prutovém modelu, pak lze použít výsledkový prut.
Popis:
Výsledkový prut umožňuje například integrovat plošné síly podél osy prutu v zadané oblasti a následně je posoudit.
Posouzení
Při posouzení se budou uvažovat tyto vnitřní síly a průřez přiřazený výsledkovému prutu. Je velmi důležité, aby osa výsledkového prutu procházela těžištěm posuzovaného průřezu, protože se při integraci vnitřních sil zohledňuje příslušné rameno sil.
Grafická kontrola
Zda je výsledkový prut správně umístěn lze zkontrolovat také graficky pomocí rendrovaného pohledu. Plochy je třeba pro tento případ zobrazit včetně jejich tloušťky. Hrany průřezu výsledkového prutu se musí shodovat s hranami plně zobrazených ploch.
Parametrizace
Parametrizace je v tomto okamžiku pouze rozšířenou možností pro zadání. Pro použití výsledkového prutu není samozřejmě nutná.
Pokud se průřez deskového nosníku ale například při modelování průvlaku často mění, pak lze polohu osy výsledkového prutu zadat parametricky. Jestliže definujeme polohu osy ve vztahu k parametrům průřezu výsledkového prutu, je nakonec třeba už jen změnit průřez. Osa výsledkového prutu se pak uspořádá automaticky.
