Tema:

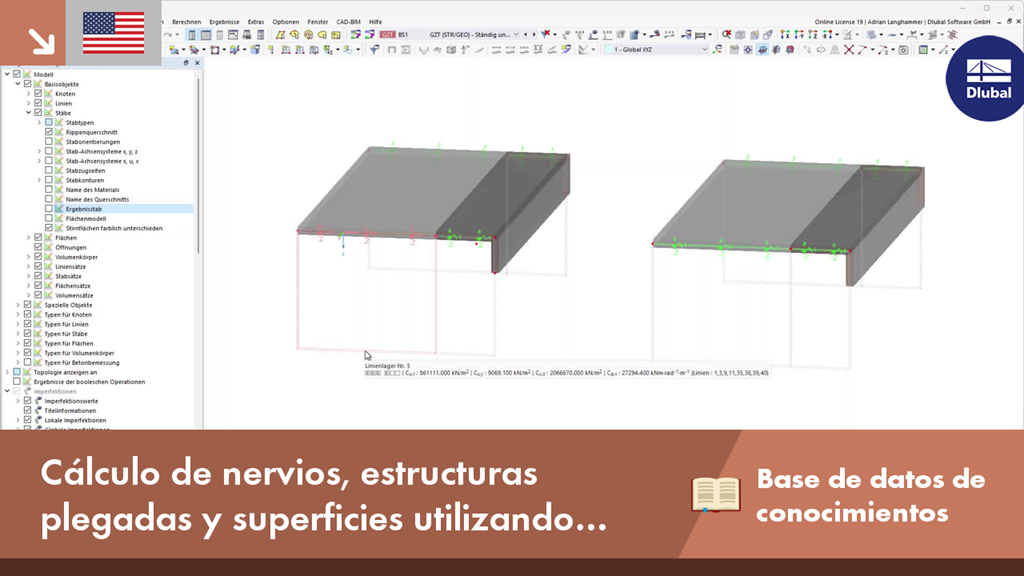

Cálculo de nervios, estructuras plegadas y superficies utilizando barras de resultados en RFEM 6
Nota:
Para usar un modelo de superficie puro para determinar los esfuerzos internos, pero aún así calcular un componente usando un modelo de barra, puede hacerlo usando la viga de resultados.
Descripción:
Der Ergebnisstab ermöglicht Ihnen, dass z. B. Flächenschnittgrößen entlang der Stabachse in einem definierten Bereich integriert und anschließend bemessen werden.
Bemessung
Los esfuerzos internos y la sección asignada a la viga de resultados se utilizan para el cálculo. Es muy importante pasar el eje de la viga de resultados a través del centro de gravedad de la sección considerada, ya que los esfuerzos internos que se consideran del brazo de palanca respectivo deben integrarse.
Grafische Kontrolle
Puede usar la vista renderizada para comprobar gráficamente si la viga de resultados está dispuesta correctamente. En este contexto, las superficies se deben representar incluyendo su espesor. Los bordes de la sección de la viga de resultados deben coincidir con los bordes de las superficies mostradas.
Parametrisierung
Aquí, la parametrización es solo una opción extendida para la entrada de datos. Sie ist aber selbstverständlich keine Notwendigkeit bei der Verwendung des Ergebnisstabes.
Sin embargo, si la sección transversal de una viga en T, por ejemplo al modelar una viga de cuelgue, necesita variarse con frecuencia durante el modelado, la posición del eje de la viga de resultados se puede introducir mediante una entrada parametrizada. Si define la posición del eje en función de los parámetros de la sección de la viga de resultados, sólo necesita cambiar la sección. El eje de la viga de resultados se alineará automáticamente.
Más videos:
► KB 001838 | Bemessung von Rippen, Faltwerken und Flächen mittels Ergebnisstäben in RFEM 6: https://www.youtube.com/watch?v=VCEL4GK0SA8
