Thème :

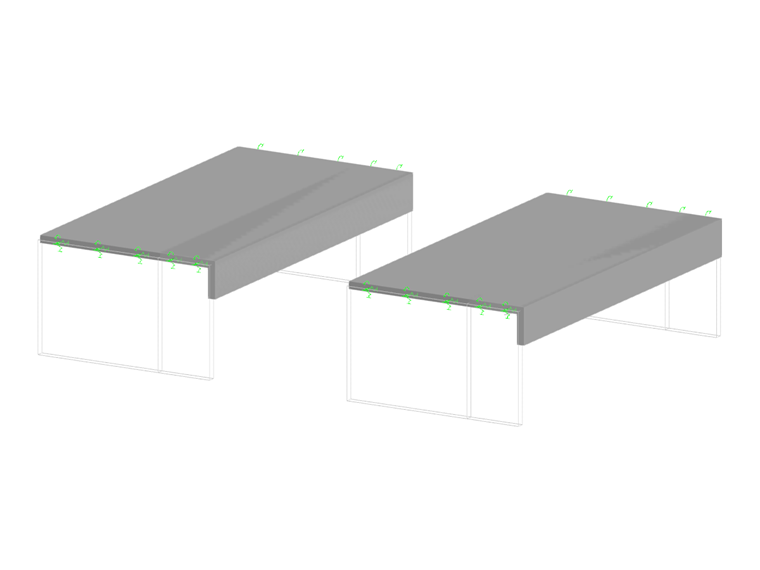

Calcul des nervures, des structures plissées et des surfaces à l'aide des barres résultantes dans RFEM 6
Remarque :
Si vous souhaitez utiliser un modèle surfacique pour déterminer les efforts internes, mais néanmoins calculer un composant à l'aide d'un modèle de barre, vous pouvez le faire à l'aide de la poutre résultante.
Description :
Der Ergebnisstab ermöglicht Ihnen, dass z. B. Flächenschnittgrößen entlang der Stabachse in einem definierten Bereich integriert und anschließend bemessen werden.
Bemessung

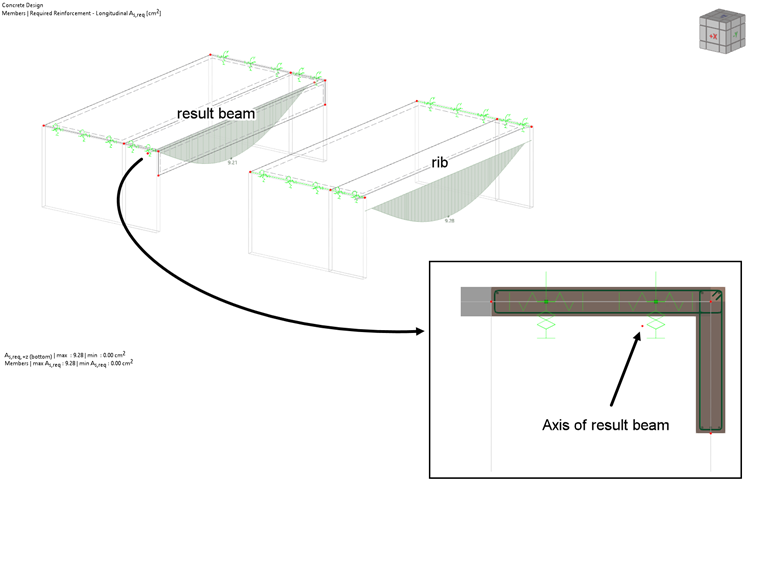

Ces efforts internes ainsi que la section assignée à la poutre résultante sont utilisés pour la vérification. Il est très important de faire passer l'axe de la poutre résultante par le centre de gravité de la section considérée, car les efforts internes considérés du bras de levier respectif doivent être intégrés.
Grafische Kontrolle

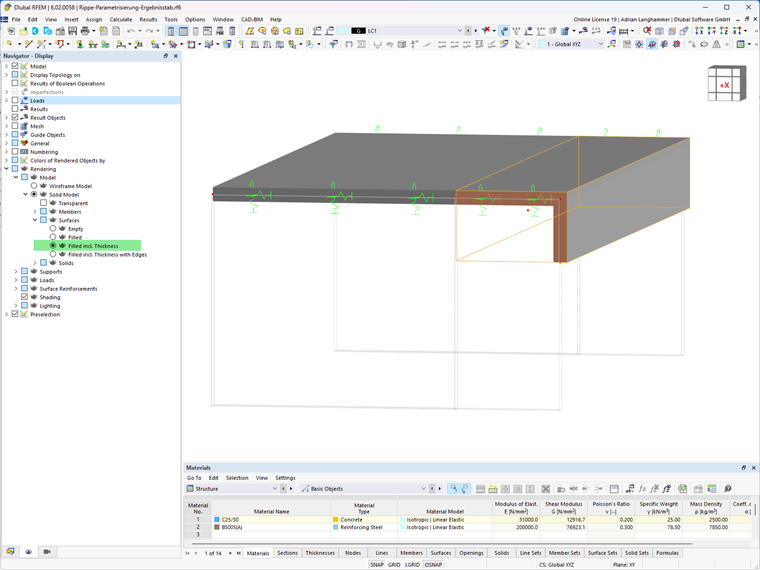

La vue rendue vous permet de vérifier graphiquement si la poutre résultante est correctement disposée. Dans ce contexte, les surfaces doivent être représentées avec leur épaisseur. Les bords de la section de la poutre résultante doivent correspondre aux bords des surfaces affichées.
Parametrisierung
Ici, le paramétrage n'est qu'une option étendue pour l'entrée. Cela n'est bien entendu pas nécessaire lors de l'utilisation de la poutre résultante.

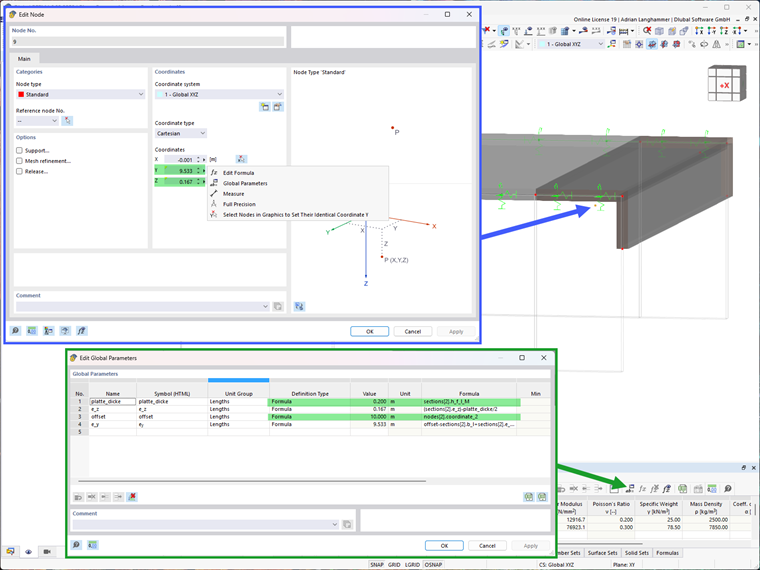

Cependant, si la section d'une poutre en T doit être modifiée fréquemment, par exemple lors de la modélisation d'une poutre en T, la position de l'axe de la poutre résultante peut être entrée par une entrée paramétrée. Si vous définissez la position de l'axe par rapport aux paramètres de section de la poutre résultante, il sera juste nécessaire de modifier cette section. L'axe de la poutre résultante s'aligne alors automatiquement.
