HOS House of Schools na kampusu Univerzity Johanna Keplera v Linci - JKU

Při rozšiřování kampusu JKU v Linci vznikla v roce 2024 pozoruhodná stavba: House of Schools. Budova, která přitahuje pozornost svou inovativní architekturou, tvoří nové centrum jižního kampusu. Jako flexibilní kancelářská a seminární budova s koncepcí udržitelnosti nabízí prostor pro dialog a rozvoj.
Model 005505 | HOS house of schools JKU LINZ | Železobetonová konstrukce, budova
132x
House of Schools JKU Linec

House of Schools představuje první stavební fázi nového komplexu na kampusu JKU v Linci a byl navržen jako progresivní budova, která propojuje funkční využití s estetickými aspekty. Budova zahrnuje kanceláře, zasedací a seminární místnosti propojené centrálním atriem. Atrium slouží jako komunikační centrum, které propojuje podlaží a vytváří otevřenou a přívětivou atmosféru pro setkávání lidí. Přízemí díky svému flexibilnímu uspořádání nabízí rozmanité možnosti využití a spojuje různé funkční oblasti.

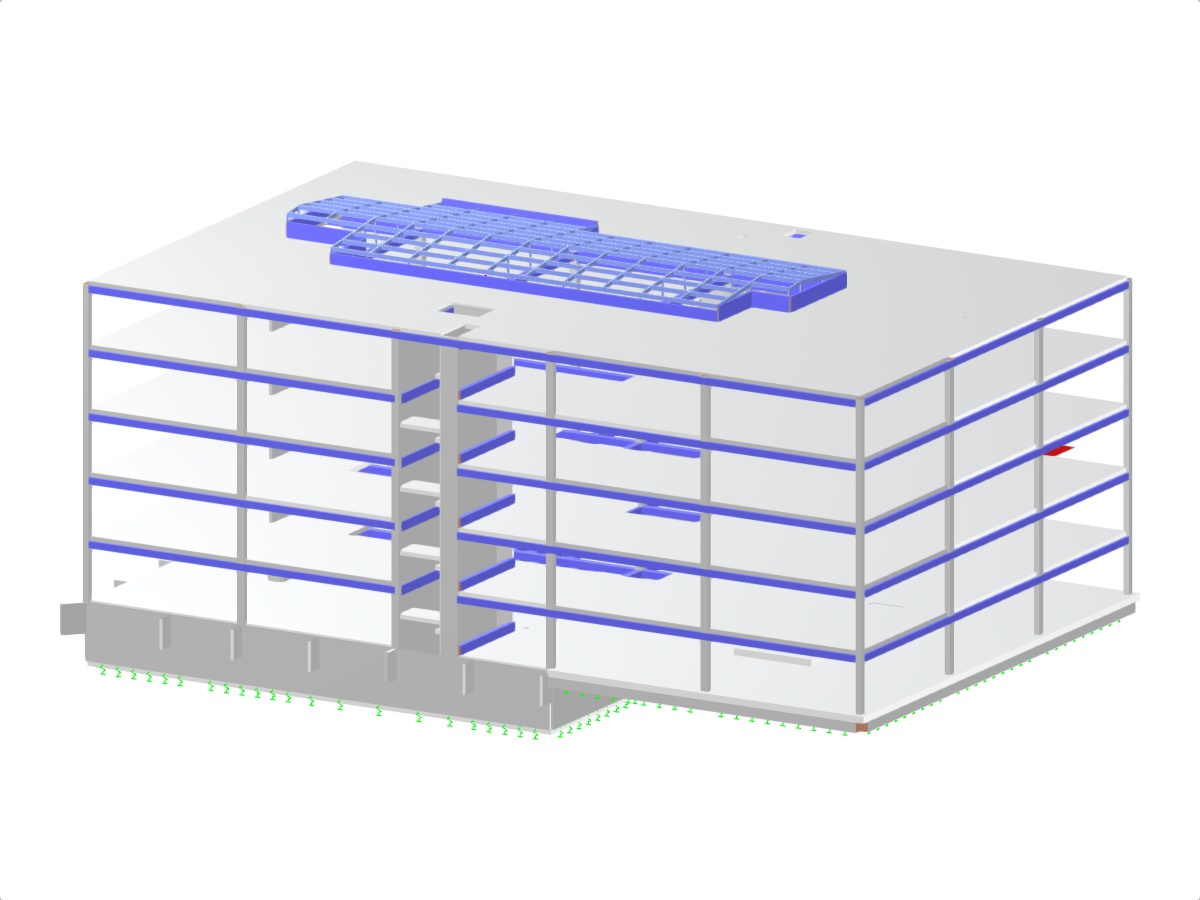

Náš zákazník, společnost Werkraum Ingenieure ZT GmbH převzala odpovědnost za statické výpočty. Přitom byla v programu RFEM navržena železobetonová nosná konstrukce na flexibilním rastru 10 x 10 m. Tento rastr umožňuje mnohostranné využití vnitřních prostor.

Zvláštní pozornost byla věnována výběru materiálů: Pohledová železobetonová konstrukce doplněná sklem a kovem dodává budově moderní minimalistický vzhled. Fasáda je rozdělena do dvou úrovní - konstrukce ze sloupků a příčlí a předsazené ocelové konstrukce, která je ozeleněna a opatřena prvky na ochranu proti slunci. Toto uspořádání vyvolává fascinující hru světla a stínů a propůjčuje budově živost a hloubku.

House of Schools ukazuje, jak mohou být moderní statické návrhy v programu RFEM flexibilní a inovativní - působivý příklad udržitelné a progresivní architektury.

Místo

Univerzita Johanna Keplera v Linci – JKU
HOS - House of schools 1
Altenberger Str. 69
4040 Linec
Rakousko
Investor Bundesimmobiliengesellschaft mbH
Divize vysokých škol
Architektonický návrh querkraft Architekten ZT GmbH, Vídeň
Statický výpočet Werkraum Ingenieure ZT GmbH, Vídeň
www.werkraum.com

Specifikace projektu

Údaje o modelu

Počet uzlů 1480
Počet linií 2162
Počet prutů 850
Počet ploch 215
Počet zatěžovacích stavů 16
Počet kombinací zatížení 8
Počet kombinací výsledků 8
Rozměry (metrické) 51,600 x 33,850 x 23,500 m
Rozměry (imperiální) 169.29 x 111.06 x 77.1 feet
Verze programu 5.35.01
