Analýza vlastního kmitání
Celkový počet: 4
Modální analýza | Funkce
- Automatické zohlednění hmoty od vlastní tíhy
- Přímý import hmot ze zatěžovacích stavů nebo kombinací zatížení
- Možnost zadat přídavné hmoty (na uzlech, liniích, prutech, plochách a dále setrvačné hmoty) přímo v zatěžovacích stavech
- Možnost zanedbání hmot (např. hmoty základů)
- Kombinace hmot v různých zatěžovacích stavech a kombinacích zatížení
- Přednastavené kombinační součinitele pro různé normy (EC 8, SIA 261, ASCE 7 atd.)
- Možnost importu z počátečních stavů (např. pro zohlednění předpětí a imperfekce)
- Úprava konstrukce
- Možnost zohlednit neúčinné podpory nebo pruty/plochy/tělesa
- Možnost definovat více modálních analýz (např. s cílem analyzovat různé hmoty nebo změny tuhostí)
- Výběr typu matice hmotnosti (diagonální, konzistentní, jednotková matice) včetně uživatelsky definovaných translačních a rotačních stupňů volnosti
- Metody stanovení počtu vlastních tvarů (uživatelské zadání, automaticky – pro dosažení faktorů účinných modálních hmot, automaticky – pro dosažení maximální vlastní frekvence – k dispozici pouze v programu RSTAB)
- Stanovení vlastních tvarů a hmot v uzlech nebo bodech sítě prvků
- Výsledky vlastních čísel, úhlových frekvencí, vlastních frekvencí a period
- Zobrazení výsledných modálních hmot, účinných modálních hmot, součinitelů modálních hmot a podílových součinitelů
- Tabulkové a grafické zobrazení hmot v bodech sítě
- Zobrazení a animace vlastních tvarů
- Různé možnosti úprav vlastních tvarů
- Dokumentace číselných a grafických výsledků v tiskovém protokolu

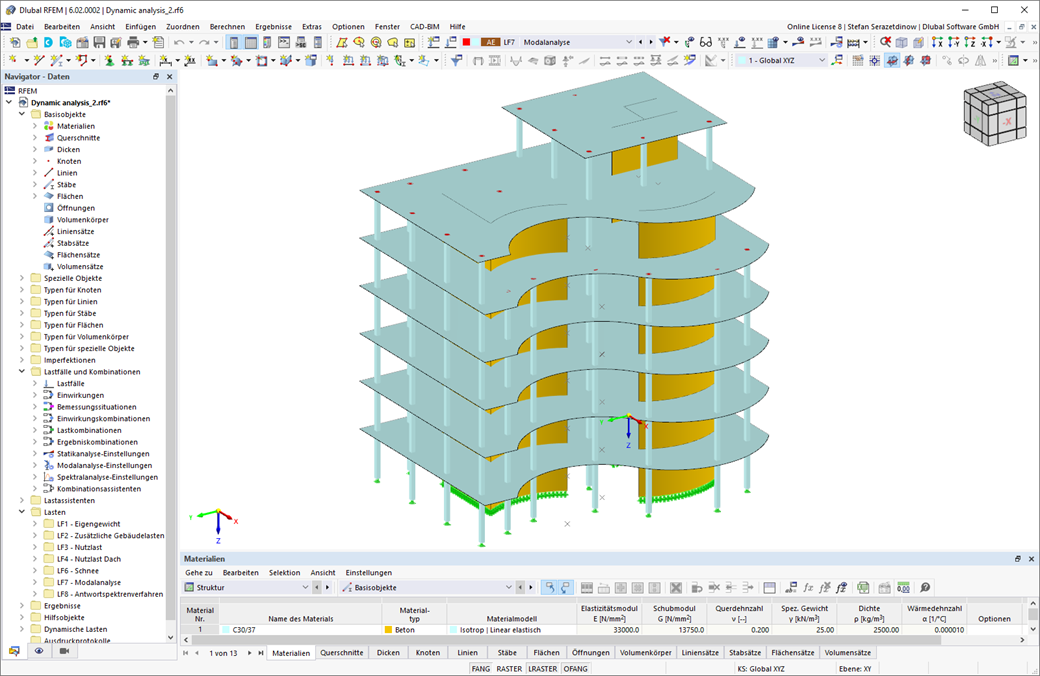

Modální analýza | Vstupní údaje

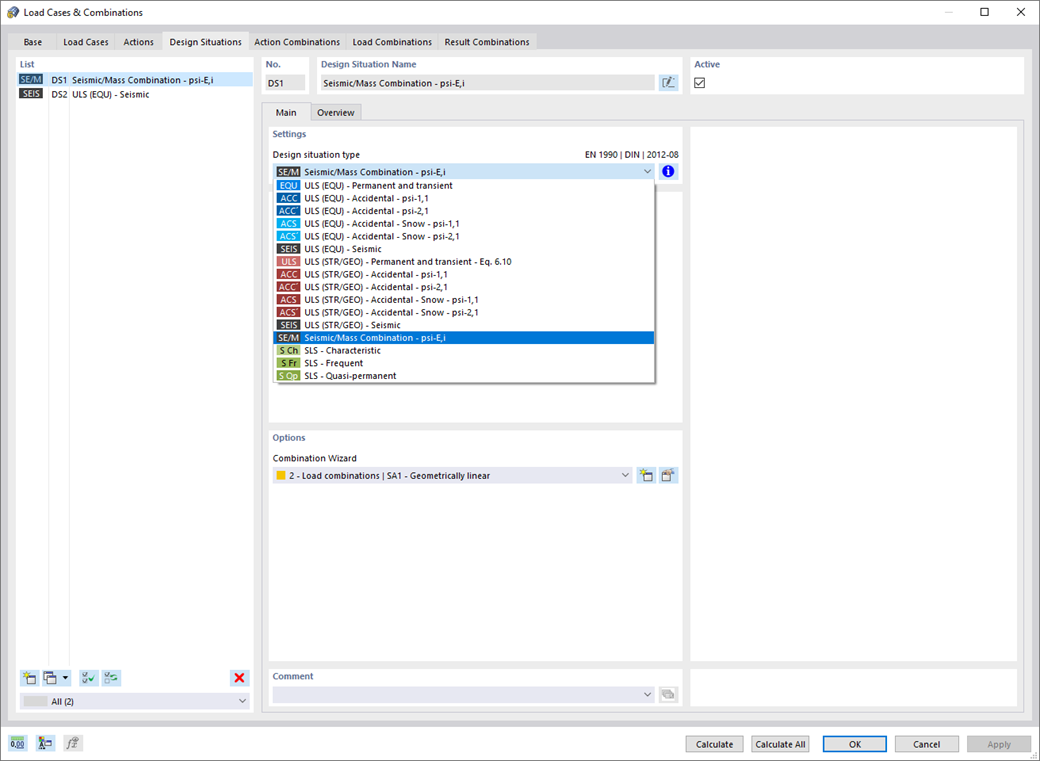

V nastavení pro modální analýzu musíte zadat všechny údaje, které jsou nutné pro stanovení vlastních frekvencí. Patří sem například například údaje o hmotách a řešič vlastních čísel.
Add-on Modální analýza stanovuje nejmenší vlastní čísla konstrukce. Buď upravíte počet vlastních čísel sami, nebo se stanoví automaticky. Tím byste měli dosáhnout buď faktorů účinných modálních hmot, nebo maximálních vlastních frekvencí. Hmoty se importují přímo ze zatěžovacích stavů nebo kombinací zatížení. Máte možnost zohlednit plné zatížení, složky zatížení v globálním směru Z nebo pouze složku zatížení ve směru gravitace.
Přídavné hmoty můžete ručně definovat na uzlech, liniích, prutech nebo plochách. Dále můžete matici tuhosti ovlivnit tím, že ze zatěžovacího stavu nebo z kombinace zatížení importujete normálové síly nebo úpravy tuhosti.

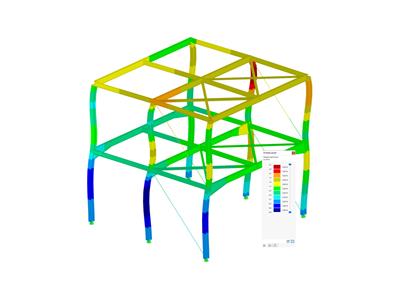

Modální analýza | Výpočet
V programu RFEM máte dispozici tyto tři výkonné řešiče vlastních čísel:
- Kořen charakteristického polynomu
- Lanczosova metoda
- Iterace podprostoru
RSTAB oproti tomu nabízí tyto dva řešiče vlastních čísel:
- Iterace podprostoru
- Inverzní silová metoda s posunem (Shifted inverse iteration)
Volba řešiče vlastních čísel závisí především na velikosti vašeho modelu.

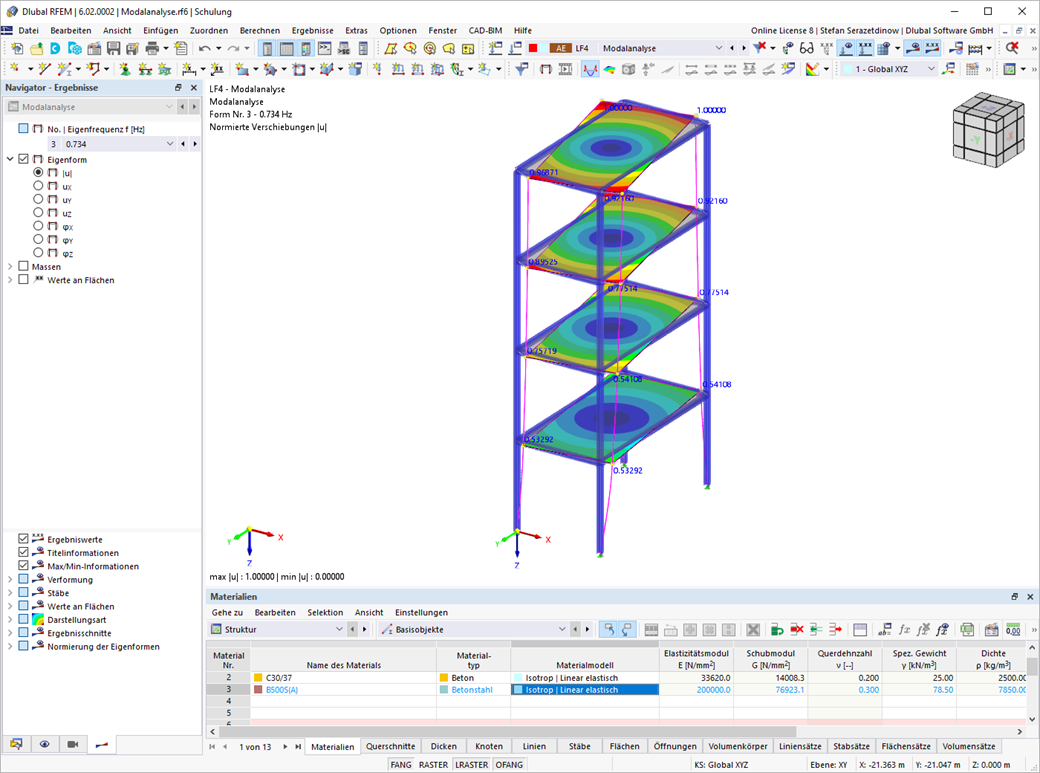

Modální analýza | Výsledky
Jakmile program ukončí výpočet, zobrazí se vám v seznamu vlastní čísla, frekvence a periody. Tyto tabulky výsledků jsou součástí hlavního programu RFEM/RSTAB. Všechny vlastní tvary konstrukce najdete uspořádány v tabulce a máte dále možnost je zobrazit graficky nebo jako animaci.
Všechny tabulky výsledků a grafiky jsou součástí tiskového protokolu programu RFEM/RSTAB. Budete tak mít zaručenou přehledně uspořádanou dokumentaci. Navíc můžete tabulky exportovat do aplikace MS Excel.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
E-shop
Sestavte si svůj individuální balíček programů! Veškeré ceny najdete v online přehledu.
Spočítejte si cenu
Celková částka 1 360,00 USD
Cena platí pro Spojené státy americké.
Trvání: 01:06:40 min
Trvání: 00:02:14 min
Trvání: 00:01:27 min
Trvání: 00:49:15 min
Databáze znalostí
Trvání: 00:01:03 min
Databáze znalostí
Trvání: 00:00:50 min
Trvání: 00:00:20 min
Trvání: 00:00:06 min
Trvání: 00:00:13 min
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Pro posouzení mezního stavu únosnosti se podle EN 1998-1, čl. 2.2.2 a 4.4.2.2 vyžaduje výpočet zohledňující účinky druhého řádu (účinek P-Δ). Tento účinek nemusí být zohledněn pouze tehdy, pokud je součinitel citlivosti mezipodlažního posunu θ menší než 0,1.
Stanovení vlastního kmitání i analýza spektra odezvy se provádějí vždy na lineárním systému. Pokud v systému existují nelinearity, jsou linearizovány, a tudíž se nezohledňují. Mohou to být například tahové pruty, nelineární podpory nebo nelineární klouby. V tomto článku ukážeme, jak s nimi zacházet při dynamické analýze.
Dynamická analýza je v programech RFEM 6 a RSTAB 9 rozdělena do několika addonů. Addon Modální analýza je nezbytným předpokladem pro všechny ostatní dynamické addony, protože provádí analýzu vlastního kmitání u prutových, plošných a objemových modelů.
_cs.png?mw=350&hash=39fa85e659bec54e6718641da4b21b8818d9013a)
_cs.png?mw=350&hash=1fe012f04425023df943c628a9c566c30dfab446)
Addon Modální analýza Vám nabízí možnost automaticky zvyšovat hledaná vlastní čísla, dokud není dosažen zadaný faktor účinných modálních hmot. Zohlední se přitom všechny translační směry, které byly pro modální analýzu aktivovány jako hmoty.
Lze tak snadno vypočítat potřebných 90 % efektivní modální hmoty pro metodu spektra odezvy.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
Objevili jste již tabulkové a grafické zobrazení hmot v bodech sítě? Ano, to je také jeden z výsledků modální analýzy v programu RFEM 6. Tímto způsobem zkontrolujete importované hmoty, které závisí na různých nastaveních modální analýzy. Lze je zobrazit v záložce Hmoty v bodech sítě ve výsledkové tabulce. Tabulka vám poskytuje přehled následujících výsledků: hmota - posuvný směr (mX, mY, mZ), hmota - rotační směr (mφX, mφY, mφZ) a součet hmot. Bylo by pro vás nejlepší mít co nejdříve grafické vyhodnocení? Hmoty můžete také zobrazit v bodech sítě také graficky.
Již víte, že výsledky zatěžovacího stavu typu modální analýzu se po úspěšném výpočtu zobrazí v programu. První vlastní tvar tak můžete okamžitě vidět graficky nebo jako animaci. Zobrazení normování vlastních tvarů přitom můžete snadno upravit. To lze provést přímo v navigátoru Výsledky, kde vyberete jednu ze čtyř možností pro vizualizaci vlastních tvarů:
- normování hodnoty vektoru vlastního tvaru uj na 1 (zohlední pouze složky posunu)
- výběr maximální složky posunu vlastního vektoru a nastavení na 1
- zohlednění celého vlastního tvaru (včetně složek natočení), vyběr maxima a nastavení na 1
- nastavení modální hmoty mi pro každé vlastní číslo na 1 kg
Podrobnější vysvětlení normování vlastních tvarů najdete zde: Online manuál .
