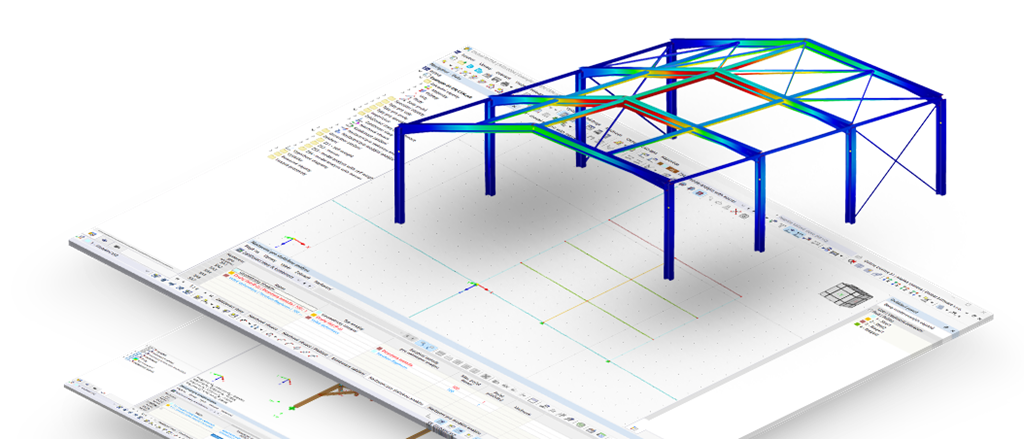

Rozšíření modální analýzy o multimodální analýzu spektra odezvy
Analýza spektra odezvy | Funkce
- V programu jsou implementována spektra odezvy následujících norem:
-
EN 1998-1:2010 + A1:2013 (Evropská unie)
-
DIN 4149:2005-04 (Německo)
-
SIA 261:2020-08 (Švýcarsko)
-
SIA 261:2014-07 (Švýcarsko)
-
ASCE/SEI 7-22 (USA)
-
ASCE 7 | 2016 - IBC | 2018 (USA)
-
ASCE 7 | 2010 - IBC | 2012/15 (USA)
-
ASCE 7 | 2005 - IBC | 2009 (USA)
-
IBC 2000 (USA)
-
CFE Sismo:2015-07 (Mexiko)
-
CIRSOC 103:2013-07 (Argentina)
-
GB 50011-2010-12 (Čína)
-
IS 1893:2016-12 (Indie)
-
NBC 2020 (Kanada)
-
NCSE 02:2009 (Španělsko)
-
NPR 9998:2020-12 (Nizozemsko)
-
NTC 2018-01 (Itálie)
-
P 100-1:2013-08 (Rumunsko)
-
SANS 10160-4:2017 (Jihoafrická republika)
-
SBC 103:2018 (Saúdská Arábie)
-
TBEC:2018 (Turecko)
-
- K dispozici jsou následující národní přílohy pro EN 1998-1:
-
DIN EN 1998-1/NA:2023-11 (Německo)
-
ÖNORM EN 1998-1/NA:2017-07 (Rakousko)
-
SN 1998-1/NA:2019-12 (Švýcarsko)
-
1998-1/NA:2013-05 (Evropská unie)
-
BAS EN 1998-1/NA: 2018 (Bosna a Hercegovina)
-
BDS 1998-1/NA:2012-03 (Bulharsko)
-
BS EN 1998-1/NA:2008-08 (Velká Británie)
-
CSN EN 1998-1/NA:2016-09 (Česká republika)
-
CYS EN 1998-1/NA:2009-03 (Kypr)
-
ELOT EN 1998-1/NA:2015-04 (Řecko)
-
HRN EN 1998-1/NA:2011-06 (Chorvatsko)
-
LST EN 1998-1/NA:2010-12 (Litva)
-
ILNAS EN 1998-1/NA:2011-09 (Lucembursko)
-
LVS EN 1998-1/NA:2015-01 (Lotyšsko)
-
MS EN 1998-1/NA:2017-01 (Malajsie)
-
MSZ EN 1998-1/NA:2013-07 (Maďarsko)
-
NBN EN 1998-1/NA:2011-10 (Belgie)
-
NF EN 1998-1/NA:2013-12 (Francie)
-
NP EN 1998-1/NA:2010-03 (Portugalsko)
-
NS EN 1998-1/NA:2021-06 (Norsko)
-
SIST EN 1998-1/NA:2009-01 (Slovinsko)
-
SR EN 1998-1/NA:2008-11 (Rumunsko)
-
SRPS EN 1998-1/NA:2018-12 (Srbsko)
-
SS EN 1998-1/NA:2013-02 (Singapur)
-
STN EN 1998-1/NA:2009-04 (Slovensko)
-
UNE EN 1998-1/NA:2020-01 (Španělsko)
-
UNI EN 1998-1/NA:2013-03 (Itálie)
-
- Spektra odezvy definovaná uživatelsky nebo generovaná z akcelerogramů
- Použití spektra odezvy závislého na směru
- Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)
- Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100% / 30%)
- Náhodné účinky kroucení mohou být automaticky zohledňovány
- Výsledkům lze přiřadit znaménko na základě dominantního vlastního tvaru
Analýza spektra odezvy | Vstupní data
Software Dlubal pro statické výpočty odvede spoustu práce za vás. Vstupní parametry podle vybraných norem navrhuje program v souladu s předpisy. Spektra odezvy můžete zadat také ručně.
Zatěžovací stavy typu Analýza spektra odezvy určují, ve kterém směru působí spektra odezvy a která vlastní čísla konstrukce jsou pro analýzu relevantní. V nastavení pro spektrální analýzu je možné definovat podrobnosti pro metody modálních kombinací, tlumení, případně také Zero-Period-Acceleration (ZPA).
Analýza spektra odezvy | Výpočet
Věděli jste, že...? Náhradní statická zatížení se generují zvlášť pro každé příslušné vlastní číslo a zvlášť pro budicí směr. Tato zatížení se uloží v zatěžovacím stavu typu Analýza spektra odezvy a program RFEM/RSTAB provede lineární statickou analýzu.

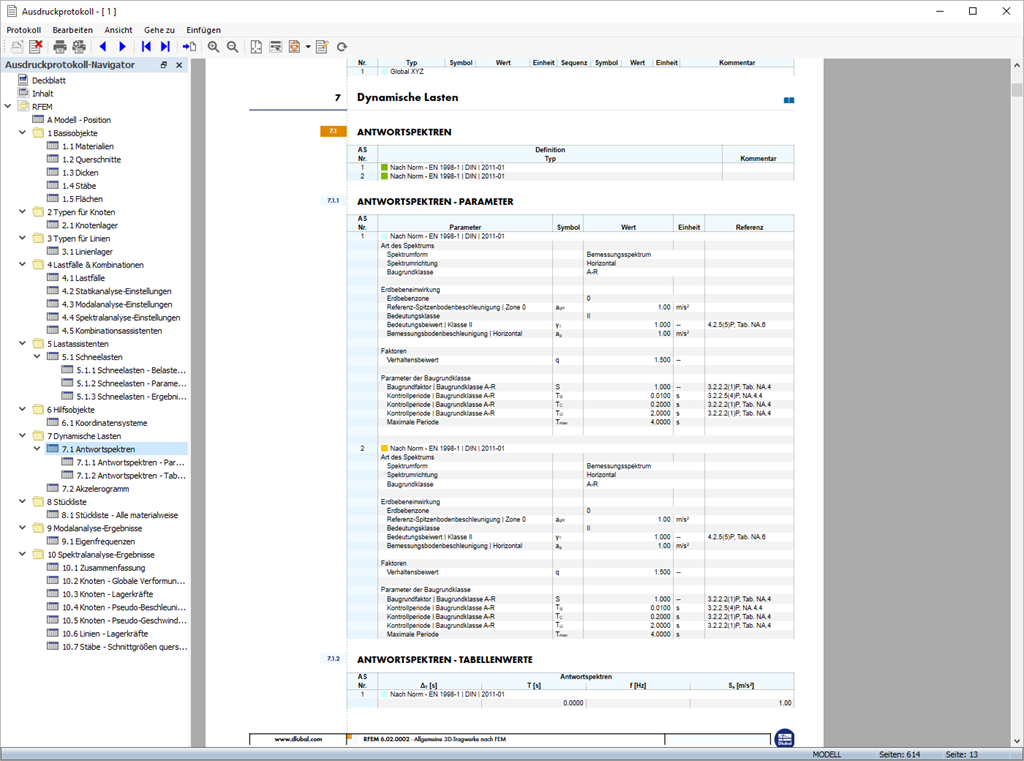

Analýza spektra odezvy | Výsledky
Zatěžovací stavy typu Analýza spektra odezvy obsahují vygenerovaná náhradní zatížení Nejdříve je třeba superponovat modální příspěvky (pravidlo SRSS nebo CQC). Zobrazeny mohou být výsledky se znaménkem podle dominantního vlastního tvaru.
Následně se superponují zatížení vlivem složek seizmických účinků (pravidlo SRSS nebo pravidlo 100% / 30%).
