Analisi con spettro di risposta per RSTAB 9

Analisi con spettro di risposta per RSTAB 9

Le forze della natura sono un nemico naturale di ogni ingegnere strutturista. Ma non'ti preoccupare, puoi eseguire i tuoi calcoli in anticipo in caso di terremoto. L'add-on Analisi dello spettro di risposta ti aiuterà in questo. Esegue analisi sismiche utilizzando il metodo dello spettro di risposta multimodale. È possibile creare gli spettri di risposta necessari per questo in conformità con le norme o definiti dall'utente. Integra i risultati sismici con altri casi di carico statico per una verifica strutturale completa.

L'add-on include ancora di più per te, ad esempio, una vasta libreria di accelerogrammi da zone sismiche. Puoi usarli anche per generare gli spettri di risposta.

Nota: Il prerequisito per le analisi sismiche che utilizzano l'analisi con spettro di risposta multimodale è l'analisi delle vibrazioni naturali nell'add-on Modal Analysis .

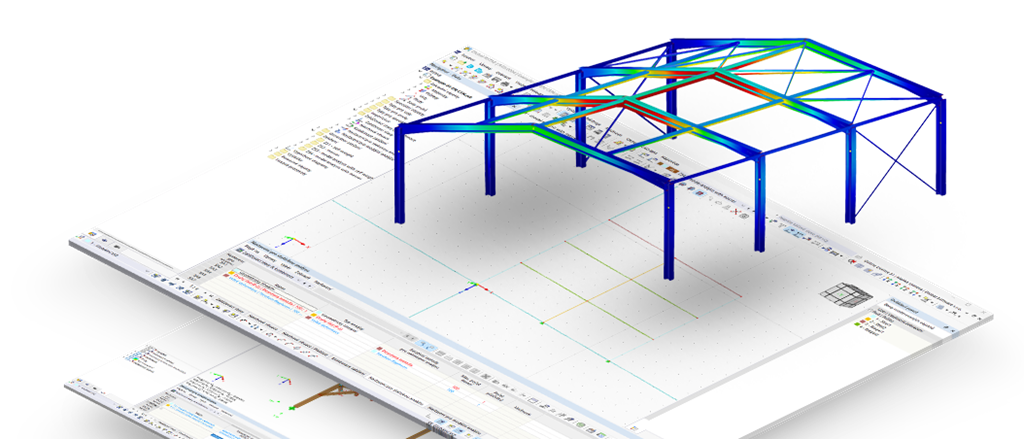

Banner | Analisi con spettro di risposta per RSTAB 9
Analisi con spettro di risposta - Sistema

Analisi con spettro di risposta | Caratteristiche

  • Gli spettri di risposta delle seguenti norme sono implementati:
    • Unione Europea | Bandiera EN 1998-1:2010 + A1:2013 (Unione Europea)
    • De | Bandiera DIN 4149:2005-04 (Germania)
    • Svizzera | Bandiera SIA 261:2020-08 (Svizzera)
    • Svizzera | Bandiera SIA 261:2014-07 (Svizzera)
    • IT-US | Bandiera ASCE 7 | 2022 - IBC | 2024 (USA)
    • IT-US | Bandiera ASCE 7 | 2016 - IBC | 2018/21 (USA)
    • IT-US | Bandiera ASCE 7 | 2010 - IBC | 2012/15 (USA)
    • IT-US | Bandiera ASCE 7 | 2005 - IBC | 2009 (USA)
    • IT-US | Bandiera IBC 2000 (USA)
    • Bandiera del Messico CFE Sismo:2015-07 (Messico)
    • Argentina CIRSOC 103:2013-07 (Argentina)
    • Repubblica Popolare Cinese | Bandiera GB 50011-2010-12 (Cina)
    • India | Bandiera IS 1893:2016-12 (India)
    • Canada | Bandiera NBC 2020 (Canada)
    • Canada | Bandiera NBC 2015 (Canada)
    • Bandiera della Spagna NCSE 02:2009 (Spagna)
    • Bandiera dei Paesi Bassi NPR 9998:2020-12 (Paesi Bassi)
    • Bandiera dell'Italia NTC 2018-01 (Italia)
    • Bandiera della Romania P 100-1:2013-08 (Romania)
    • Bandiera del Sudafrica SANS 10160-4:2017 (Sud Africa)
    • Arabia Saudita SBC 103:2018 (Arabia Saudita)
    • Turchia TBEC:2018 (Turchia)
  • Le seguenti Appendici Nazionali secondo EN 1998-1 sono disponibili:
    • De | Bandiera DIN EN 1998-1/NA:2023-11 (Germania)
    • Austria | Bandiera ÖNORM EN 1998-1/NA:2017-07 (Austria)
    • Svizzera | Bandiera SN 1998-1/NA:2019-12 (Svizzera)
    • Unione Europea | Bandiera 1998-1/NA:2013-05 (Unione Europea)
    • Bosnia-Erzegovina BAS EN 1998-1/NA:2018 (Bosnia ed Erzegovina)
    • Bulgaria | Bandiera BDS 1998-1/NA:2012-03 (Bulgaria)
    • IT-IT | Bandiera BS EN 1998-1/NA:2008-08 (Regno Unito)
    • CS | Bandiera CSN EN 1998-1/NA:2016-09 (Repubblica Ceca)
    • Bandiera di Cipro CYS EN 1998-1/NA:2009-03 (Cipro)
    • Bandiera greca ELOT EN 1998-1/NA:2015-04 (Grecia)
    • Bandiera della Croazia HRN EN 1998-1/NA:2011-06 (Croazia)
    • Bandiera della Lituania LST EN 1998-1/NA:2010-12 (Lituania)
    • Bandiera del Lussemburgo ILNAS EN 1998-1/NA:2011-09 (Lussemburgo)
    • Bandiera della Lettonia LVS EN 1998-1/NA:2015-01 (Lettonia)
    • Bandiera della Malesia MS EN 1998-1/NA:2017-01 (Malesia)
    • Bandiera dell'Ungheria MSZ EN 1998-1/NA:2013-07 (Ungheria)
    • Bandiera del Belgio NBN EN 1998-1/NA:2011-10 (Belgio)
    • Bandiera della Francia NF EN 1998-1/NA:2013-12 (Francia)
    • Bandiera del Portogallo NP EN 1998-1/NA:2010-03 (Portogallo)
    • Bandiera della Norvegia NS EN 1998-1/NA:2021-06 (Norvegia)
    • Bandiera della Slovenia SIST EN 1998-1/NA:2009-01 (Slovenia)
    • Bandiera della Romania RS EN 1998-1/NA:2008-11 (Romania)
    • Serbia SRPS EN 1998-1/NA:2018-12 (Serbia)
    • Bandiera di Singapore SS EN 1998-1/NA:2013-02 (Singapore)
    • Bandiera della Slovacchia STN EN 1998-1/NA:2009-04 (Slovacchia)
    • Bandiera della Spagna UNE EN 1998-1/NA:2020-01 (Spagna)
    • Bandiera dell'Italia UNI EN 1998-1/NA:2013-03 (Italia)
  • Spettri di risposta definiti dall'utente o generati dagli accelerogrammi
  • Approccio agli spettri di risposta in funzione della direzione
  • Selezione manuale o automatica delle forme modali pertinenti degli spettri di risposta (regola del 5% di EC 8 applicabile)
  • Combinazioni di risultati per sovrapposizione modale (regola SRSS o CQC) e per sovrapposizione di direzione (regola SRSS o 100% / 30%)
  • Le azioni torsionali eccezionali possono essere prese in considerazione automaticamente
  • È possibile visualizzare i risultati con segno basati sulla forma modale dominante
Impostazioni dell'analisi spettrale
Inviluppo di somme ridimensionato

Analisi con spettro di risposta | Input

Il software di analisi strutturale Dlubal fa molto lavoro per te. I parametri di input, che sono rilevanti per le norme selezionate, sono suggeriti dal programma secondo le regole. Inoltre, è possibile inserire gli spettri di risposta manualmente.

I casi di carico del tipo Analisi con spettro di risposta definiscono la direzione in cui agiscono gli spettri di risposta e quali autovalori della struttura sono rilevanti per l'analisi. Nelle impostazioni dell'analisi spettrale, è possibile definire i dettagli per le regole di combinazione, lo smorzamento (se applicabile) e l'accelerazione di periodo zero (ZPA).

Assegna spettro di risposta
Inviluppo di somme ridimensionato

Analisi con spettro di risposta | Calcolo

Lo sapeva che... ? I carichi statici equivalenti sono generati separatamente per ogni autovalore e direzione di eccitazione. Questi carichi vengono salvati in un caso di carico del tipo Analisi con spettro di risposta e RFEM/RSTAB esegue un'analisi statica lineare.

Inviluppo di somme ridimensionato
Metodo dello spettro di risposta - Sistema
Analisi dello spettro di risposta - Relazione di calcolo

Analisi con spettro di risposta | Risultati

I casi di carico del tipo Analisi con spettro di risposta contengono i carichi equivalenti generati. Innanzitutto, i contributi modali devono essere sovrapposti con la regola SRSS o CQC. In questo caso, è possibile utilizzare i risultati con segno in base alla forma modale dominante.

Successivamente, le componenti direzionali delle azioni sismiche sono combinate con la regola SRSS o 100%/30%.

Webshop

Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!

Vai al webshop

Calcola il tuo prezzo

1.390,00 USD
+0,00 USD
Analisi con spettro di risposta
Importo totale 1.390,00 USD

Il prezzo è valido per Stati Uniti.
