Addon pro analýzu stability pomocí metody vlastních čísel a přírůstkové metody
Celkový počet: 4
Stabilita konstrukce | Funkce
- Analýza modelů, které se skládají z prutových, skořepinových a tělesových prvků
- Nelineární stabilitní analýza
- Volitelné zohlednění působení normálových sil od počátečního předpětí
- Vícenásobné řešiče rovnic pro efektivní výpočet různých statických modelů
- Optionale Berücksichtigung der Steifigkeitsänderungen über Einstellungen zur Strukturmodifikation
- Stanovení vlastních tvarů od uživatelsky definovaného součinitele přírůstku zatížení (Inverzní silová metoda s posunem)
- Volitelné stanovení vlastního tvaru nestabilních modelů (pro identifikaci příčiny nestability)
- Vizualizace stabilitních tvarů
- Podklad pro stanovení imperfekce
Stabilita konstrukce | Vstupní údaje

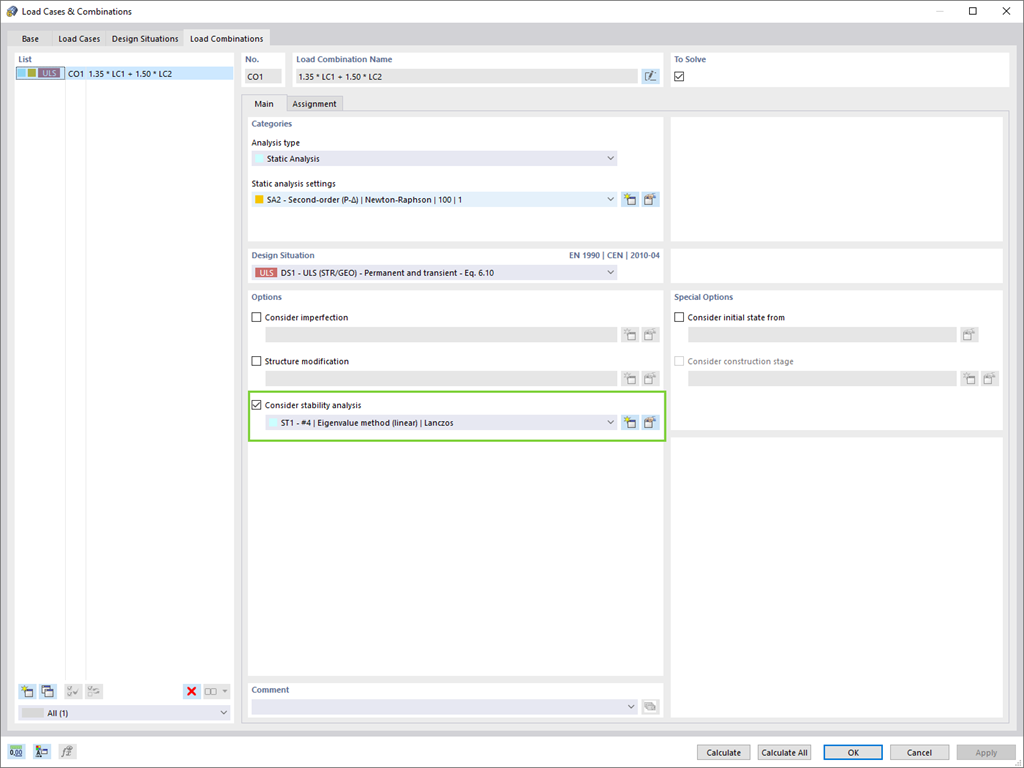

Výpočet stability se aktivuje, jakmile ho zadáte programu v zatěžovacím stavu nebo v kombinaci zatížení. Pro zohlednění např. počátečního předpětí můžete definovat další zatěžovací stav.
Přitom musíte zadat, zda má program provést lineární nebo nelineární analýzu. V závislosti na případu použití je možné vybrat vhodnou metodu výpočtu pro stanovení vlastních čísel. Pruty, které nejsou součástí plochy, se zpravidla zobrazí jako prutové prvky se dvěma uzly konečných prvků. Na těchto prvcích nemůže program určit lokální vzpěr jednotlivých prutů. Proto máte možnost automatického dělení prutů.
Stabilita konstrukce | Výpočet

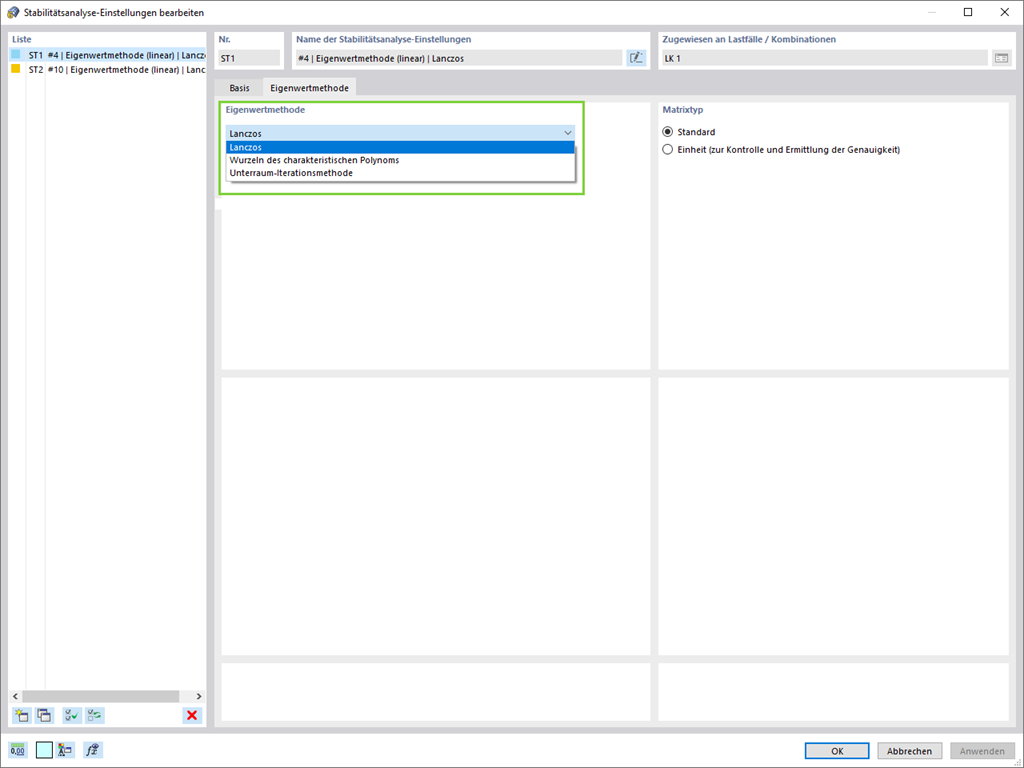

Pro analýzu vlastních čísel máte na výběr z několika metod:
- Lanczos (RFEM)
- Kořeny charakteristického polynomu (RFEM)
- Metoda iterace podprostoru (RFEM/RSTAB)
- Inverzní silová metoda s posunem (RSTAB)
S addonem Stabilita konstrukce můžete provést nelineární analýzu stability také přírůstkovou metodou. Touto analýzou se i v případě nelineárních konstrukcí stanoví výsledky blízké realitě.
Součinitel kritického zatížení se stanoví tak, že se postupně zvyšuje zatížení vybraného zatěžovacího stavu až k dosažení nestability. Při zvyšování zatížení se zohledňují nelinearity jako např. neúčinné pruty, podpory a podloží nebo také materiálové nelinearity. Jakmile se zatížení přestane zvyšovat, můžete případně provést lineární stabilitní analýzu na posledním stabilním stavu ke stanovení stabilitního tvaru.
Stabilita konstrukce | Výsledky

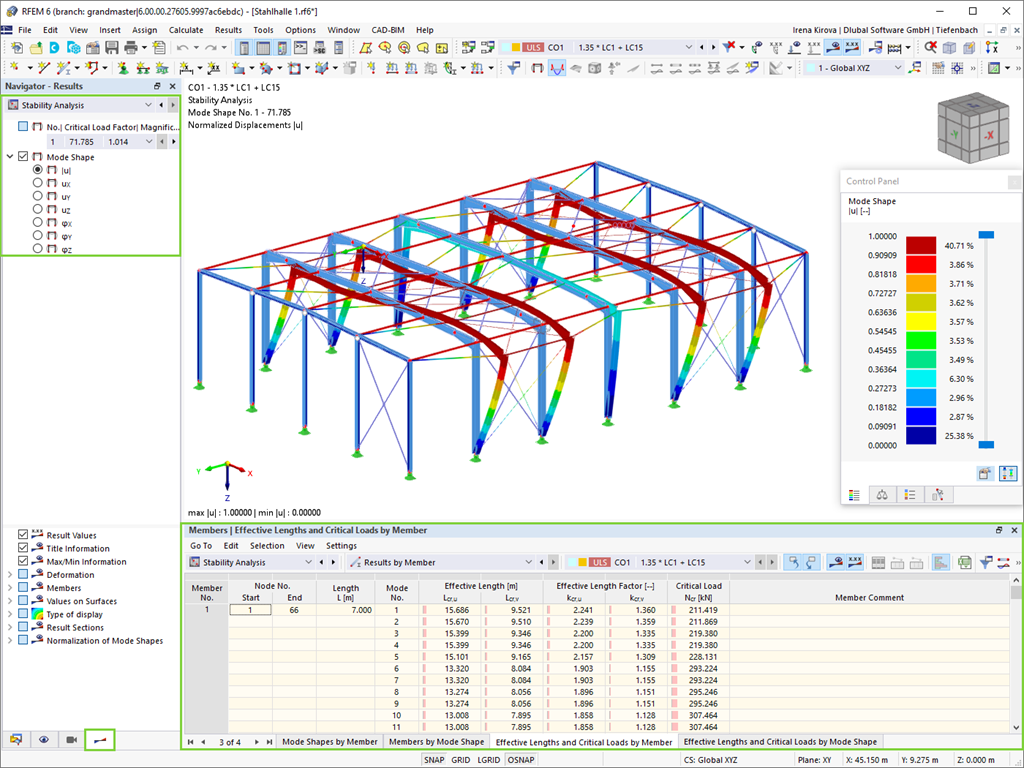

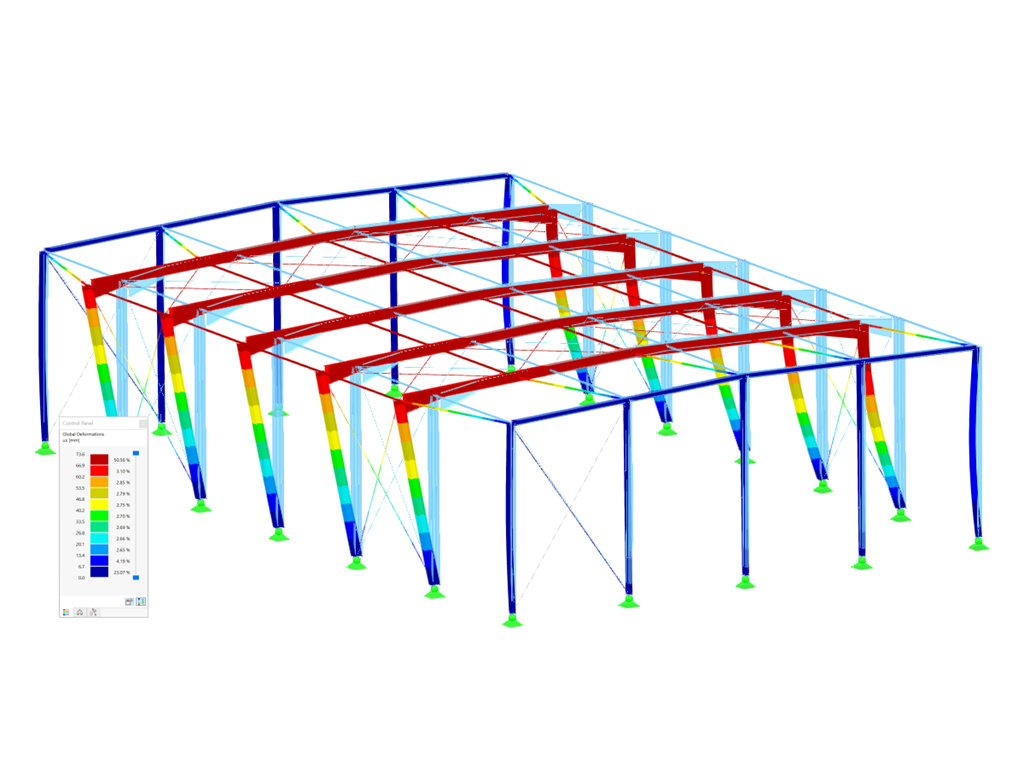

Jako první vám program zobrazí výsledky součinitelů kritického zatížení. S jejich pomocí můžete posoudit riziko ztráty stability. U modelů s pruty se vám vzpěrné délky a kritická zatížení prutů zobrazí v tabulce.
Pomocí dalších výsledkových oken lze zkontrolovat normalizované tvary po uzlech, prutech a plochách. Grafické zobrazení vlastních čísel vám umožňuje vyhodnotit chování při vzpěru a boulení. To vám usnadní zavádění protiopatření.
