Add-On zur Stabilitätsanalyse nach Eigenwertmethode und Inkrementalverfahren
Gesamtanzahl: 4
Strukturstabilität | Leistungsmerkmale
- Berechnung von Modellen aus Stab-, Schalen- und Volumenelementen
- Nichtlineare Stabilitätsanalyse
- Wahlweise Berücksichtigung von Normalkräften aus Anfangsvorspannung
- Vier Gleichungslöser für effektive Berechnung verschiedenster Modelle
- Optionale Berücksichtigung der Steifigkeitsänderungen von RFEM/RSTAB
- Ermittlung der Stabilitätsfigur ab benutzerdefiniertem Laststeigerungsfaktor (Shift-Methode)
- Optionale Ermittlung der Eigenform von instabilen Modellen (um Ursache der Instabilität zu erkennen)

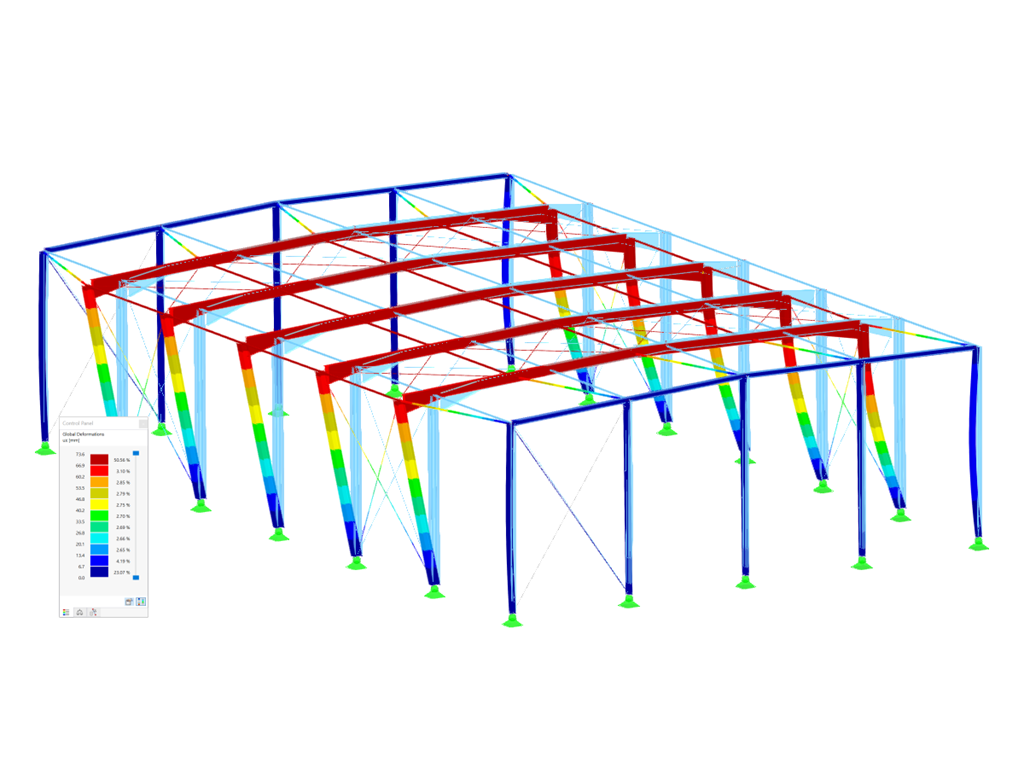

- Visualisierung der Stabilitätsfigur
- Grundlage für die Ermittlung der Imperfektion
Strukturstabilität | Eingabe

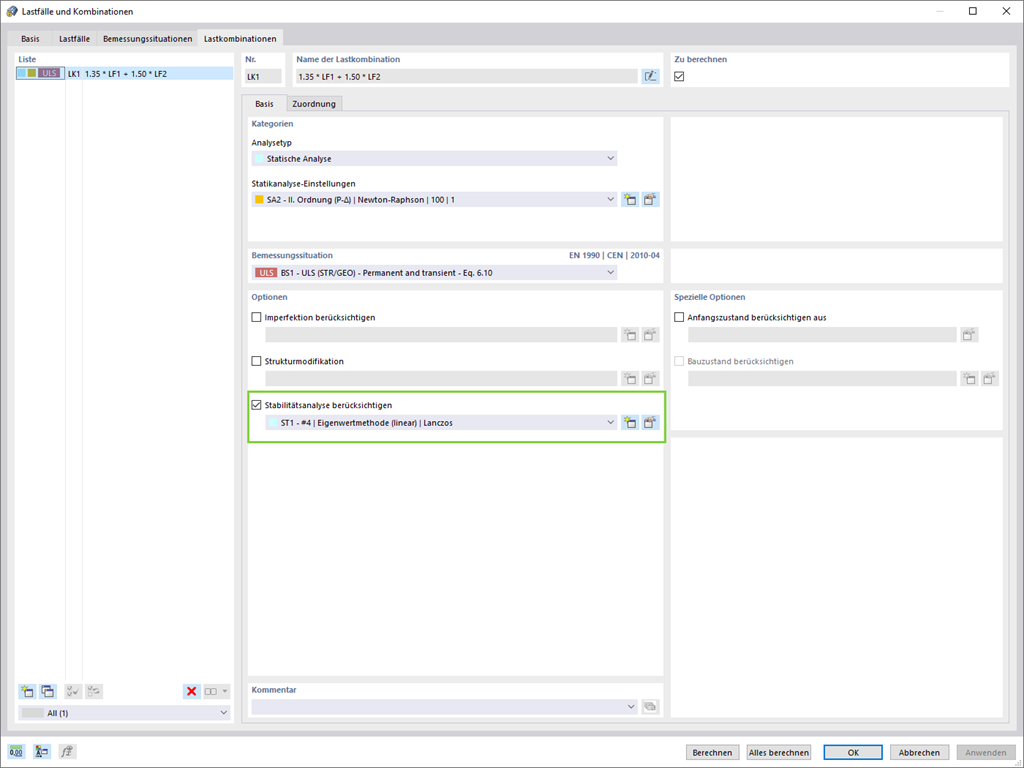

Wenn Sie dem Programm einen Lastfall oder eine Lastkombination vorlegen, wird die Stabilitätsberechnung aktiviert. Sie können einen weiteren Lastfall festlegen, um z. B. eine Anfangsvorspannung zu berücksichtigen.
Dabei müssen Sie angeben, ob eine lineare oder eine nichtlineare Analyse erfolgen soll. Je nach Anwendungsfall können Sie eine direkte Berechnungsmethode, wie z. B. nach Lanczos, oder aber die ICG-Iterationsmethode auswählen. Stäbe, die nicht in Flächen integriert sind, werden in der Regel als Stabelemente mit zwei FE-Knoten abgebildet. Mit solchen Elementen kann das Programm das lokale Knicken des Einzelstabes nicht erfassen. Aus diesem Grund haben Sie die Möglichkeit, Stäbe automatisch teilen zu lassen.
Strukturstabilität | Berechnung

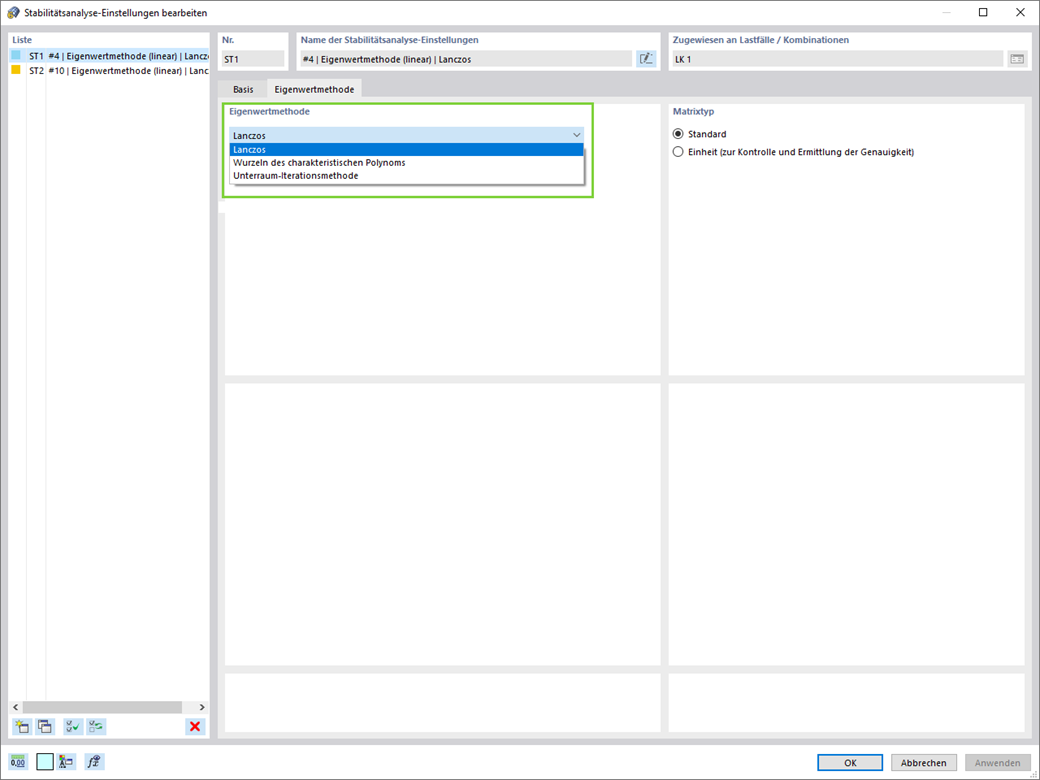

Für die Eigenwertermittlung stehen Ihnen mehrere Methoden zur Auswahl:
- Direkte Methoden
- Die direkten Methoden (Lanczos (RFEM), Wurzeln des charakteristischen Polynoms (RFEM), Unterraum-Iterationsmethode (RFEM/RSTAB), Inverse Iteration mit Shift (RSTAB)) sind für kleine bis mittlere Modelle geeignet. Diese schnellen Methoden für Gleichungslöser sollten Sie nur verwenden, wenn Ihr Computer über eine höhere Zahl an Arbeitsspeicher (RAM) verfügt.
- ICG-Iterationsmethode (Incomplete Conjugate Gradient (RFEM))
- Diese Methode benötigt dagegen nur wenig Arbeitsspeicher. Die Eigenwerte werden nacheinander ermittelt. Sie kann eingesetzt werden, um sehr große Systeme mit wenigen Eigenwerten zu berechnen.
Mit dem Add-On Strukturstabilität können Sie auch das Inkrementalverfahren nutzen, um eine nichtlineare Stabilitätsanalyse durchzuführen. Diese Analyse liefert auch bei nichtlinearen Systemen wirklichkeitsnahe Ergebnisse. Der kritische Lastfaktor wird ermittelt, indem die Lasten des zugrunde liegenden Lastfalls schrittweise bis zur Instabilität gesteigert werden. Bei der Laststeigerung werden Nichtlinearitäten wie z. B. ausfallende Stäbe, Lager und Bettungen sowie Materialnichtlinearitäten berücksichtigt. Nach der Laststeigerung können Sie optional am letzten stabilen Zustand eine lineare Stabilitätsanalyse durchführen, um die Stabilitätsfigur zu ermitteln.
Strukturstabilität | Ergebnisse

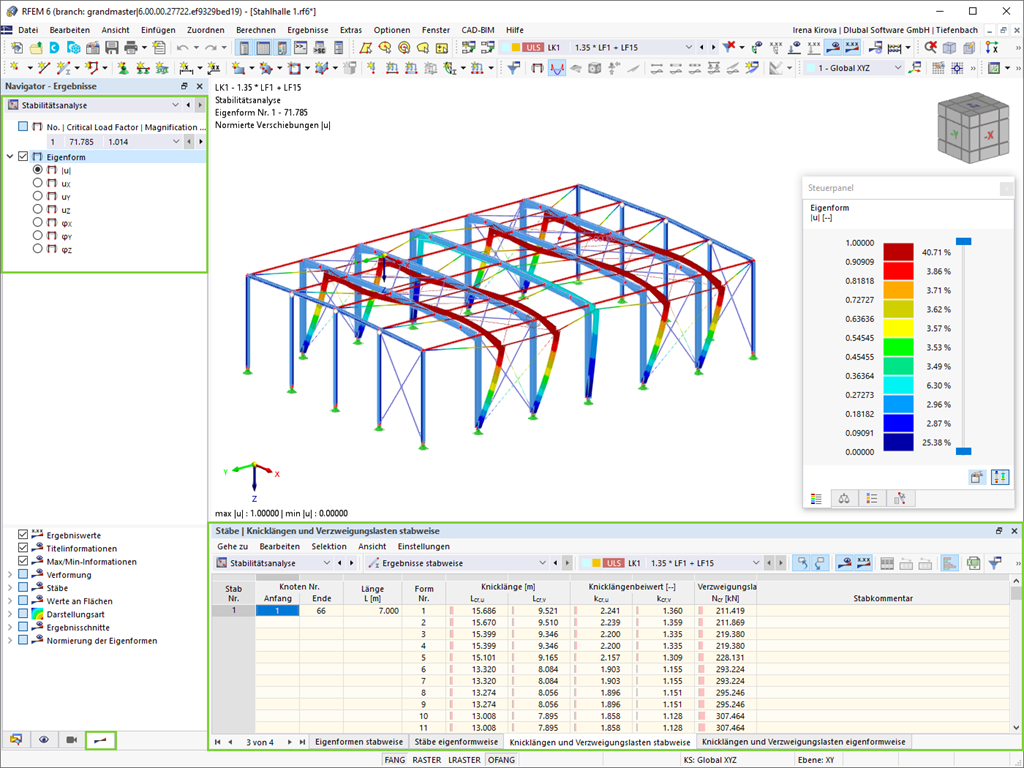

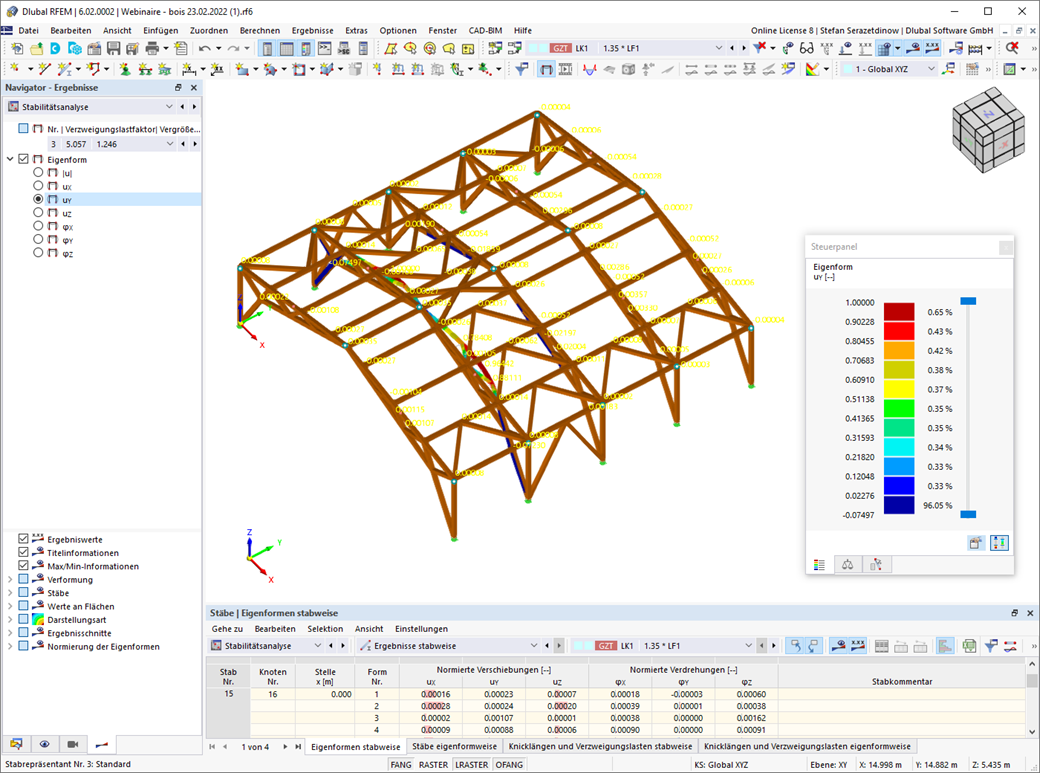

Als erste Ergebnisse präsentiert Ihnen das Programm die kritischen Lastfaktoren. Anschließend können Sie eine Beurteilung der Stabilitätsgefährdung durchführen. Bei Modellen mit Stäben werden Ihnen die Knicklängen und kritischen Lasten der Stäbe tabellarisch ausgegeben.
Sie können weitere Ergebnismasken nutzen, um die normierten Eigenformen knoten-, stab- und flächenweise zu überprüfen. Die grafische Ausgabe der Eigenwerte macht Ihnen eine Beurteilung des Knick- bzw. Beulverhaltens möglich. Sie erleichtert es Ihnen, Gegenmaßnahmen einzubringen.
