Module complémentaire pour l'analyse de stabilité selon la méthode des valeurs propres et la méthode incrémentale
Nombre total d'articles : 4
Stabilité de structure | Fonctionnalités
- Calcul de modèles composés d'éléments de barre, de plaque et de solide
- Analyse de stabilité non-linéaire
- Considération facultative des efforts axiaux de précontrainte initiale
- Mehrere Gleichungslöser für effektive Berechnung verschiedenster Modelle
- Considération facultative des modifications de rigidité via les paramètres de modification de structure
- Détermination d'un mode de stabilité supérieur au facteur d'incrément de charges défini par l'utilisateur (méthode Shift)
- Détermination optionale des modes propres des modèles instables (pour identifier la cause de l'instabilité)

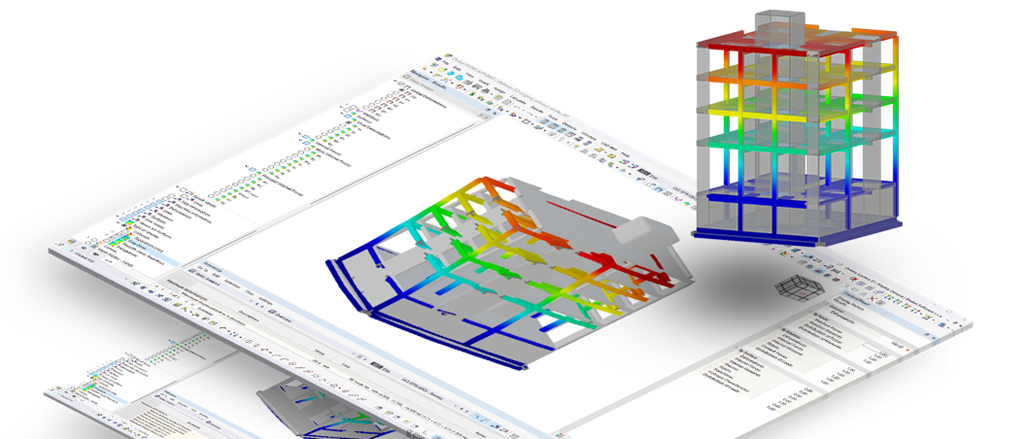

- Visualisation du mode de stabilité
- Base pour la détermination des imperfections
Stabilité de structure | Entrée
Si vous soumettez un cas de charge ou une combinaison de charges au logiciel, le calcul de stabilité est activé. Vous avez la possibilité de définir un autre cas de charge afin de considérer la précontrainte initiale, par exemple.
Vous devez spécifier si une analyse linéaire ou non linéaire doit être effectuée. Selon le cas d'application, vous pouvez sélectionner une méthode de calcul appropriée pour déterminer les valeurs propres. Les barres qui ne sont pas intégrées aux surfaces sont généralement affichées sous forme d'éléments de barre avec deux nœuds EF. Le logiciel ne peut pas capturer le flambement local de la barre individuelle avec de tels éléments. Pour cette raison, vous avez la possibilité de diviser automatiquement les barres.
Stabilité de structure | Calcul
Vous pouvez sélectionner plusieurs méthodes pour l'analyse des valeurs propres :
- Lanczos (RFEM)
- Wurzeln des charakteristischen Polynoms (RFEM)
- Unterraum-Iterationsmethode (RFEM/RSTAB)
- Inverse Iteration mit Shift (RSTAB)
Effectuez une analyse de stabilité non linéaire suivant la méthode incrémentielle à l'aide du module complémentaire Stabilité de la structure. Cette analyse fournit des résultats proches de la réalité pour les systèmes non linéaires.
Le facteur de charge critique est déterminé en augmentant progressivement les charges du cas de charge jusqu'à ce que l'instabilité soit atteinte. Lors de l'augmentation de la charge, l'incrément de charge prend en compte les non-linéarités telles que les barres défaillantes, les appuis et les fondations, ainsi que les non-linéarités de matériau. Après avoir augmenté la charge, vous avez la possibilité d'effectuer une analyse de stabilité linéaire sur le dernier état stable afin de déterminer le mode de stabilité.
Stabilité de structure | Résultats
Le programme présente les facteurs de charge critiques comme premiers résultats. Vous pouvez ensuite évaluer les risques de stabilité. Pour les modèles avec barres, les longueurs efficaces et les charges critiques des barres sont affichées dans un tableau.
Vous pouvez utiliser d'autres fenêtres de résultats pour vérifier les modes propres normalisés par nœud, barre et surface. La sortie graphique des valeurs propres vous permet d'évaluer le flambement. Vous pouvez ainsi introduire plus facilement des contre-mesures.
-
Demander une démonstration de produit en ligneDécouvrez Dlubal en direct et organisez une démonstration de produit en ligne !
-
Version complète gratuite pendant 90 joursLa manière la plus efficace de découvrir le logiciel Dlubal est de l'essayer vous-même.
-
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Contacter notre équipe commercialeL’équipe Dlubal est à votre écoute !
Boutique en ligne
Configurez votre ensemble de logiciels personnalisé et consultez tous les prix en ligne !
Calculez votre prix
Montant total 1 460,00 USD
Le prix est valable pour la États-Unis.
Durée: 01:17:41 min
Durée: 01:40:19 min
Durée: 00:52:00 min
Durée: 01:02:39 min
Durée: 00:59:49 min
Durée: 01:10:42 min
Foire aux questions (FAQ)
Durée: 00:01:00 min
Durée: 01:04:41 min
Durée: 00:01:12 min
Le module complémentaire Stabilité de la structure est un outil utile pour l’analyse des composants de structure sujets au flambement. L’exemple montre la détermination du mode de rupture et de la charge critique d’un porte-à-faux à inertie variable.
Dans cet article, nous allons examiner les différents types d’échecs de stabilité, approfondir leurs caractéristiques principales, leurs causes et comment elles se manifestent dans différents systèmes structuraux.
Le facteur de pertinence modale est le résultat de l'analyse de stabilité linéaire et décrit qualitativement le degré de participation des barres individuelles à un mode propre spécifique.
Dans cet article, nous vous expliquons comment utiliser le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) en combinaison avec le module complémentaire Stabilité de la structure pour considérer le gauchissement de la section comme un degré de liberté supplémentaire lors de l'analyse de stabilité.
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
Par rapport aux modules additionnels RF-/STABILITY (RFEM 5) et RSBUCK (RSTAB 8), les nouvelles fonctionnalités suivantes ont été ajoutées au module complémentaire Stabilité de la structure pour RFEM 6/RSTAB 9 :
- Activation comme propriété d’un cas de charge ou d’une combinaison de charges
- Activation automatique du calcul de stabilité via des assistants de combinaison pour plusieurs situations de charge en une seule étape
- Augmentation incrémentale des charges avec critères de terminaison définis par l’utilisateur
- Modification de la normalisation du mode propre sans effectuer de calculs supplémentaires
- Tableaux de résultats avec option de filtre
- Calcul de modèles composés d'éléments de barre, de plaque et de solide
- Analyse de stabilité non-linéaire
- Considération facultative des efforts axiaux de précontrainte initiale
- Mehrere Gleichungslöser für effektive Berechnung verschiedenster Modelle
- Considération facultative des modifications de rigidité via les paramètres de modification de structure
- Détermination d'un mode de stabilité supérieur au facteur d'incrément de charges défini par l'utilisateur (méthode Shift)
- Détermination optionale des modes propres des modèles instables (pour identifier la cause de l'instabilité)
- Visualisation du mode de stabilité
- Base pour la détermination des imperfections
Si vous soumettez un cas de charge ou une combinaison de charges au logiciel, le calcul de stabilité est activé. Vous avez la possibilité de définir un autre cas de charge afin de considérer la précontrainte initiale, par exemple.
Vous devez spécifier si une analyse linéaire ou non linéaire doit être effectuée. Selon le cas d'application, vous pouvez sélectionner une méthode de calcul appropriée pour déterminer les valeurs propres. Les barres qui ne sont pas intégrées aux surfaces sont généralement affichées sous forme d'éléments de barre avec deux nœuds EF. Le logiciel ne peut pas capturer le flambement local de la barre individuelle avec de tels éléments. Pour cette raison, vous avez la possibilité de diviser automatiquement les barres.
