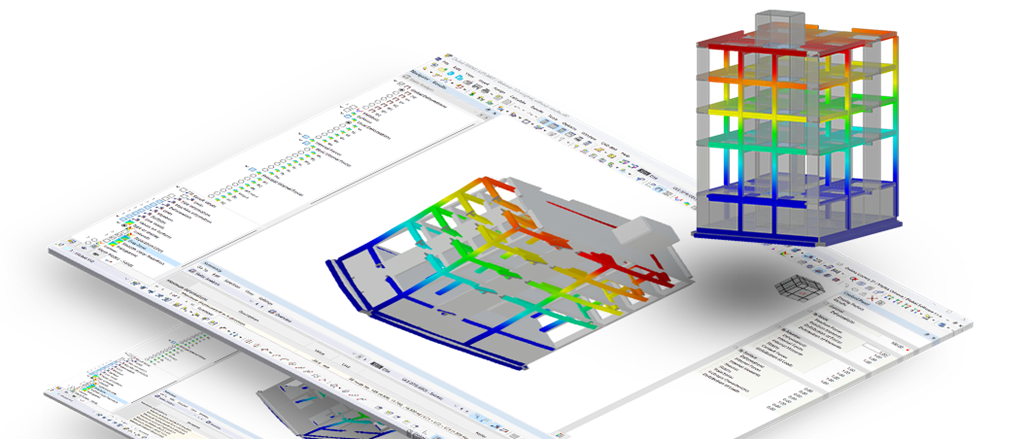

Complemento para el análisis de estabilidad según el método de los valores propios y el método incremental
Estabilidad de la estructura | Características
- Cálculo de modelos compuestos de elementos de barras, láminas y sólidos
- Análisis no lineal de estabilidad
- Consideración opcional de los esfuerzos axiles del pretensado inicial
- Cuatro solucionadores de ecuaciones para el cálculo eficaz de varios modelos estructurales
- Consideración opcional de las modificaciones de rigidez en RFEM/RSTAB
- Determinación del modo de estabilidad mayor que el factor de incremento de carga definido por el usuario (método del desplazamiento)
- Determinación opcional de las formas del modo de modelos inestables (para identificar la causa de la inestabilidad)
- Visualización del modo de estabilidad
- Base para la determinación de la imperfección
Estabilidad de la estructura | Entrada de datos
Si hay un caso de carga o una combinación de carga en el programa, se activa el cálculo de estabilidad. Puede definir otro caso de carga para considerar, por ejemplo, el pretensado inicial.
Para esto, debe especificar si desea realizar un análisis lineal o no lineal. Dependiendo del caso de aplicación, puede seleccionar un método de cálculo directo, como el método de Lanczos o el método de iteración ICG. Las barras que no están integradas en superficies se visualizan generalmente como elementos de barras con dos nudos de elementos finitos. Con tales elementos, el programa no puede determinar el pandeo local de barras individuales. Es por eso que' tiene la opción de dividir las barras automáticamente.
Estabilidad de la estructura | Cálculo
Puede seleccionar varios métodos que están disponibles para el análisis de valores propios:
- Métodos directos
- Los métodos directos (Lanczos (en RFEM), raíces de polinomio característico (en RFEM), método de iteración del subespacio (en RFEM y RSTAB), iteración inversa desplazada (en RSTAB)) son adecuados para modelos pequeños y medianos. Use estos métodos de resolución rápida solo si su computadora tiene una gran cantidad de memoria RAM.
- Método de iteración ICG (gradiente conjugado incompleto [RFEM])
- Por el contrario, este método solo requiere una pequeña cantidad de memoria. Los valores propios se determinan uno tras otro. Se puede usar para calcular grandes sistemas estructurales con pocos valores propios.
Utilice el complemento Estabilidad de la estructura para realizar un análisis de estabilidad no lineal utilizando el método incremental. Este análisis ofrece resultados cercanos a la realidad también para estructuras no lineales. El factor de carga crítica se determina aumentando gradualmente las cargas del caso de carga subyacente hasta que se alcanza la inestabilidad. El incremento de carga tiene en cuenta las no linealidades tales como barras defectuosas, apoyos y cimentaciones, así como las no linealidades del material. Después de aumentar la carga, puede realizar opcionalmente un análisis de estabilidad lineal en el último estado estable para determinar el modo de estabilidad.
Estabilidad de la estructura | Resultados
Como primeros resultados, el programa le presenta los factores de carga crítica. A continuación, puede realizar una evaluación de los riesgos de estabilidad. Para los modelos de barras, las longitudes eficaces resultantes y las cargas críticas de las barras se muestran en tablas.
Use la siguiente ventana de resultados para comprobar los valores propios normalizados ordenados por nudo, barra y superficie. El gráfico de valores propios le permite evaluar el comportamiento de pandeo. Esto hace que sea más fácil para usted tomar contramedidas.
Tienda en línea
¡Configure su paquete de programas individual y descubra todos los precios en línea!
Calcule su precio
El precio es válido para Estados Unidos.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
En comparación con los módulos adicionales RF-STABILITY (RFEM 5) y RSBUCK (RSTAB 8), se han agregado las siguientes características nuevas al complemento Estabilidad de la estructura para RFEM 6/RSTAB 9:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
