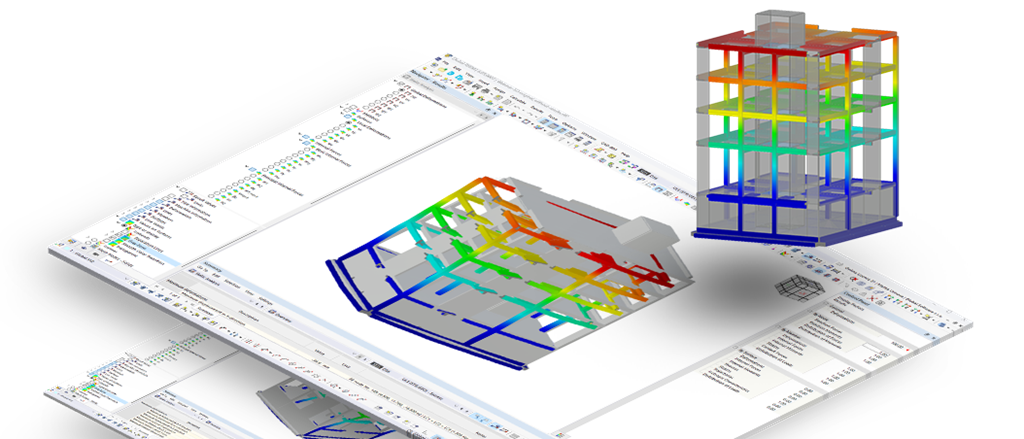

Аддон для расчёта на устойчивость по методу собственных чисел и методу приращений
Всего позиций: 4
Устойчивость конструкции | Характеристики
- Расчет моделей, состоящих из стержней, оболочек и тел
- Инкрементальный расчёт на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Множество решателей уравнений для эффективного расчета различных конструктивных моделей
- Optionale Berücksichtigung der Steifigkeitsänderungen über Einstellungen zur Strukturmodifikation
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для определения несовершенства
Устойчивость конструкции | Ввод данных
Если в программе появляется загружение или сочетание нагрузок, активируется расчет на устойчивость. Чтобы учесть, например, начальное предварительное напряжение, затем можно определить другое загружение.
Для этого необходимо указать, будет ли выполняться линейный или нелинейный расчет. В зависимости от случая применения можно выбрать подходящий метод расчета для нахождения собственных чисел. Стержни, не интегрированные в поверхности, обычно отображаются как элементы стержня с двумя узлами КЭ. С такими элементами программа не может определить местную потерю устойчивости отдельных стержней. 'Вот почему у вас есть возможность автоматически делить стержни.
Устойчивость конструкции | Расчет
Можно выбрать несколько методов, доступных для анализа собственных чисел:
- Lanczos (RFEM)
- Wurzeln des charakteristischen Polynoms (RFEM)
- Unterraum-Iterationsmethode (RFEM/RSTAB)
- Inverse Iteration mit Shift (RSTAB)
Mit dem Add-On Strukturstabilität können Sie auch das Inkrementalverfahren nutzen, um eine nichtlineare Stabilitätsanalyse durchzuführen. Diese Analyse liefert auch bei nichtlinearen Systemen wirklichkeitsnahe Ergebnisse.
Коэффициент критической нагрузки определяется путем постепенного увеличения нагрузок выбранного загружения до достижения неустойчивости. Приращение нагрузки учитывает нелинейности, такие как выход из работы стержней, опор и фундаментов, а также нелинейности материала. Nach der Laststeigerung können Sie optional am letzten stabilen Zustand eine lineare Stabilitätsanalyse durchführen, um die Stabilitätsfigur zu ermitteln.
Устойчивость конструкции | Результаты
В качестве первых результатов программа представит вам коэффициенты критических нагрузок. Затем можно выполнить оценку риска потери устойчивости. Для моделей стержней, результирующие расчётные длины и критические нагрузки стержней изображаются в таблицах.
Используйте следующее окно результатов для проверки нормированных собственных чисел, отсортированных по узлам, стрежням и поверхностям. Графический вывод собственных чисел позволяет оценить работу при потере устойчивости. Это облегчит вам принятие противодействий.
-
Запросить онлайн-презентацию продуктаПопробуйте Dlubal Software: запланируйте онлайн-демонстрацию продуктов сегодня!
-
Полная версия бесплатно на 90 днейСамый эффективный способ познакомиться с программным обеспечением Dlubal - это попробовать его самостоятельно.
-
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Связаться с отделом продажСпециалисты Dlubal к вашим услугам!
Веб-магазин
Настройте свой индивидуальный программный пакет и узнайте все цены онлайн!
Рассчитать стоимость
Общая сумма 1 460,00 USD
Цена действительна для Соединенные Штаты.
Длительность: 01:40:19 min
Длительность: 00:52:00 min
Длительность: 01:02:39 min
Длительность: 00:59:49 min
Длительность: 01:10:42 min
Длительность: 00:01:00 min
Длительность: 01:04:41 min
Длительность: 00:01:12 min
Длительность: 00:00:58 min
Аддон '''Устойчивость конструкции''' - это полезный инструмент для расчёта конструктивных элементов, подверженных потере устойчивости. В работе также показано, как определить режим выхода из работы и критическую нагрузку для консольной конструкции с вутами.
В этой статье мы рассмотрим различные типы нарушений устойчивости, углубимся в их основные характеристики, причины и то, как они проявляются в различных конструктивных системах.
Коэффициент модальной релевантности является результатом линейного анализа устойчивости и качественно описывает степень участия отдельных стержней в конкретной собственной моде.
В этой статье показано, как использовать аддон Депланация при кручении (7 СтСв) в сочетании с аддоном Устойчивость конструкции, чтобы учесть депланацию сечения как дополнительную степень свободы при выполнении расчёта на устойчивость.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
По сравнению с дополнительными модулями RF-STABILITY (RFEM 5) и RSBUCK (RSTAB 8) в аддон Устойчивость конструкции для RFEM 6 / RSTAB 9 добавлены следующие новые функции:
- Активация как свойство загружения или сочетания нагрузок
- Автоматическая активация расчёта на устойчивость с помощью мастеров комбинаторики для нескольких ситуаций нагрузок за один шаг
- Постепенное увеличение нагрузки с пользовательскими критериями завершения
- Изменение нормализации собственных форм без пересчёта
- Таблицы результатов с возможностью фильтрации
- Расчет моделей, состоящих из стержней, оболочек и тел
- Инкрементальный расчёт на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Множество решателей уравнений для эффективного расчета различных конструктивных моделей
- Optionale Berücksichtigung der Steifigkeitsänderungen über Einstellungen zur Strukturmodifikation
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для определения несовершенства
Если в программе появляется загружение или сочетание нагрузок, активируется расчет на устойчивость. Чтобы учесть, например, начальное предварительное напряжение, затем можно определить другое загружение.
Для этого необходимо указать, будет ли выполняться линейный или нелинейный расчет. В зависимости от случая применения можно выбрать подходящий метод расчета для нахождения собственных чисел. Стержни, не интегрированные в поверхности, обычно отображаются как элементы стержня с двумя узлами КЭ. С такими элементами программа не может определить местную потерю устойчивости отдельных стержней. 'Вот почему у вас есть возможность автоматически делить стержни.
