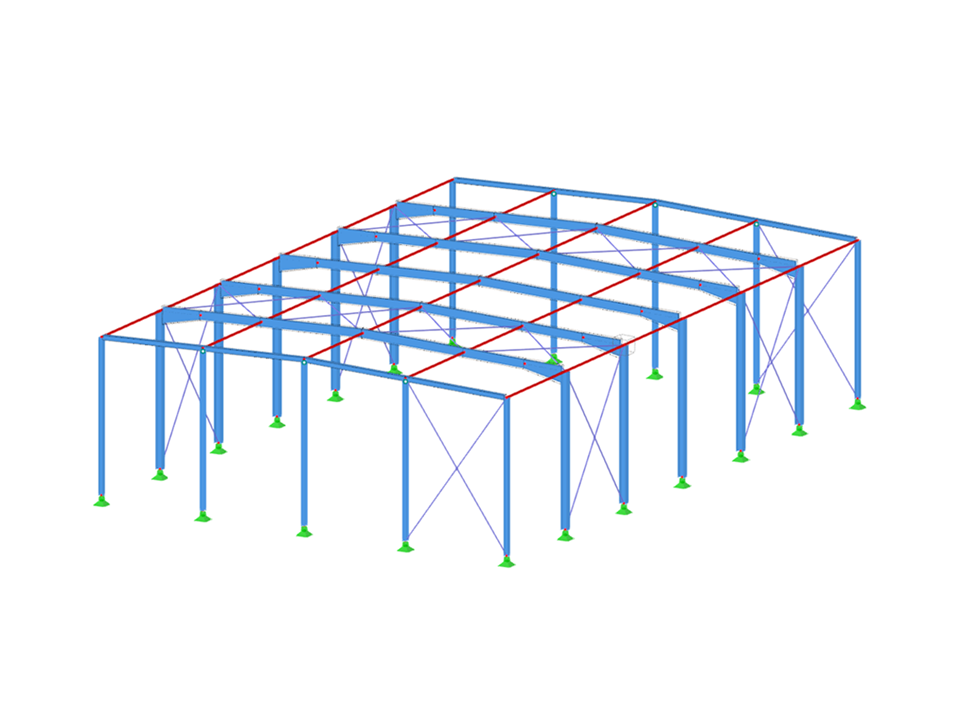

Ocelová hala
  • Popis
  • Recenze (0)
Dílčí modely

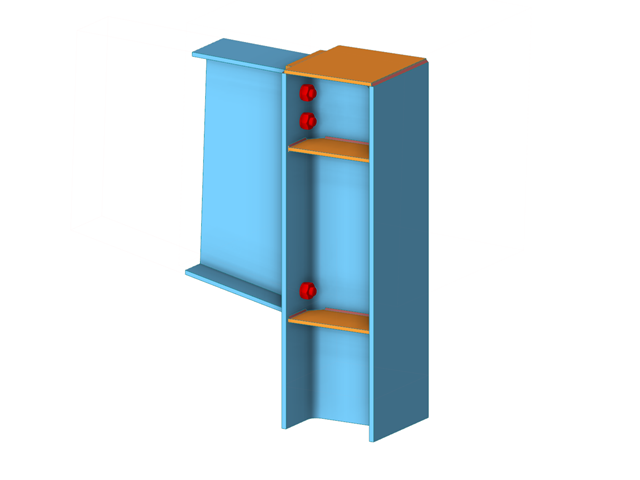

Ocelový spoj s náběhem pro připojení nosníku na sloup
Ocelový přípoj s náběhem pro připojení nosníku ke sloupu
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Ocelová hala

Počet uzlů 71
Počet linií 116
Počet prutů 116
Počet ploch 0
Počet těles 0
Počet zatěžovacích stavů 11
Počet kombinací zatížení 32
Počet kombinací výsledků 0
Celková hmotnost 17,474 t
Rozměry (metrické) 23,000 x 14,419 x 50,000 m
Rozměry (imperiální) 75.46 x 47.31 x 164.04 feet

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
