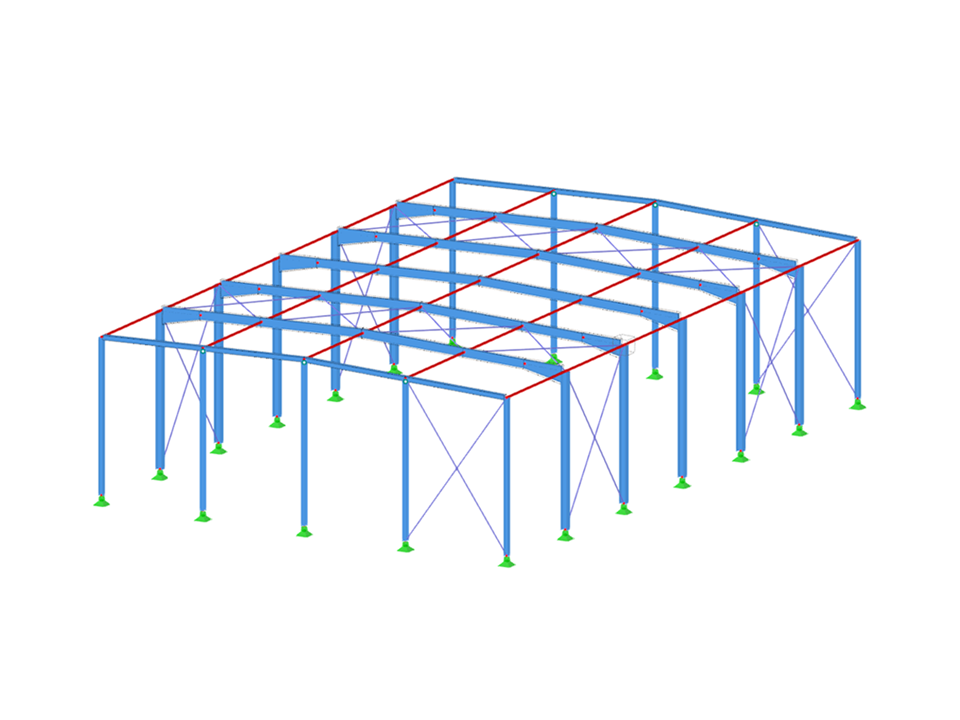

Pavilhão de aço
Número de nós | 71 |
Número de linhas | 116 |
Número de barras | 116 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 11 |
Número de combinações de cargas | 32 |
Número de combinações de resultados | 0 |
Peso total | 17,474 t |
Dimensões (métricas) | 23,000 x 14,419 x 50,000 m |
Dimensões (imperial) | 75.46 x 47.31 x 164.04 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Novo caso de imperfeição](/pt/webimage/027769/3216513/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
As imperfeições na engenharia civil estão relacionadas com os desvios entre a produção dos componentes estruturais e a sua forma ideal. São frequentemente utilizados num cálculo para determinar o equilíbrio de forças para componentes estruturais num sistema deformado.
![Novo comprimento efetivo através do separador Dados do Navegador](/pt/webimage/026994/3204428/iMAGE_1.png?mw=512&hash=733a523c0e8f7011541a47999be0481d48d5a5a3)
As verificações de estabilidade para o dimensionamento de barra equivalente de acordo com as normas EN 1993-1-1, AISC 360, CSA S16 e outras normas internacionais requerem a consideração do comprimento de dimensionamento (ou seja, o comprimento efetivo das barras). No RFEM 6, é possível determinar o comprimento efetivo manualmente atribuindo apoios de nó e fatores de comprimento efetivo ou, por outro lado, importando-o da análise de estabilidade. Ambas as opções serão demonstradas neste artigo através da determinação do comprimento efetivo do pilar pórtico na Figura 1.
![Sistema estrutural](/pt/webimage/030434/3282604/2022-03-23_09-35-48.png?mw=512&hash=e1790721d46f931ac790a08047756baf4b7c410b)
Este exemplo foi descrito na literatura técnica [1] como Exemplo 9.5 assim como em [2] como no Exemplo 8.5. Para a viga principal do palco em estudo, é necessário efetuar a verificação da encurvadura por flexão-torção. Trata-se de um elemento estrutural uniforme. Der Stabilitätsnachweis kann daher nach Abschnitt 6.3.2 der DIN EN 1993-1-1 erfolgen. Devido à flexão ser simples, seria também possível fazer a verificação através do método geral de acordo com a Secção 6.3.4. Ergänzend soll die Ermittlung des Verzweigungslastfaktors am idealisierten Stabmodell im Rahmen der oben genannten Verfahren mit einem FEM-Modell validiert werden.
![KB 001875 | Dimensionamento de barras de pórticos segundo a AISC 341-22 no RFEM 6](/pt/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.
![Função 002820 | Limite de deformação pástica para soldaduras](/pt/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
![Componente "Laje de base"](/pt/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
![Função 002807 | Representação 3D dos resultados FSM](/pt/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
![Dimensionamento de aço | Vista geral do dimensionamento de um sistema resistente a forças sísmicas](/pt/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
