Detaily pro stanovení výztuže

Jak mohu zkontrolovat určení nutné výztuže?

Odpověď:

V rámci návrhu betonu si můžete prohlédnout podrobnosti jak k provedeným posouzením, tak ke stanovení výztuže.

1 - Podrobnosti pro posouzení

Pro to vyberte v tabulkovém okně pro návrh betonu výsledek Využití na prutech, plochách atd. Pro každý výsledek posouzení lze dvojklikem na příslušný výsledek využití v tabulce otevřít okno s detaily k posouzení.

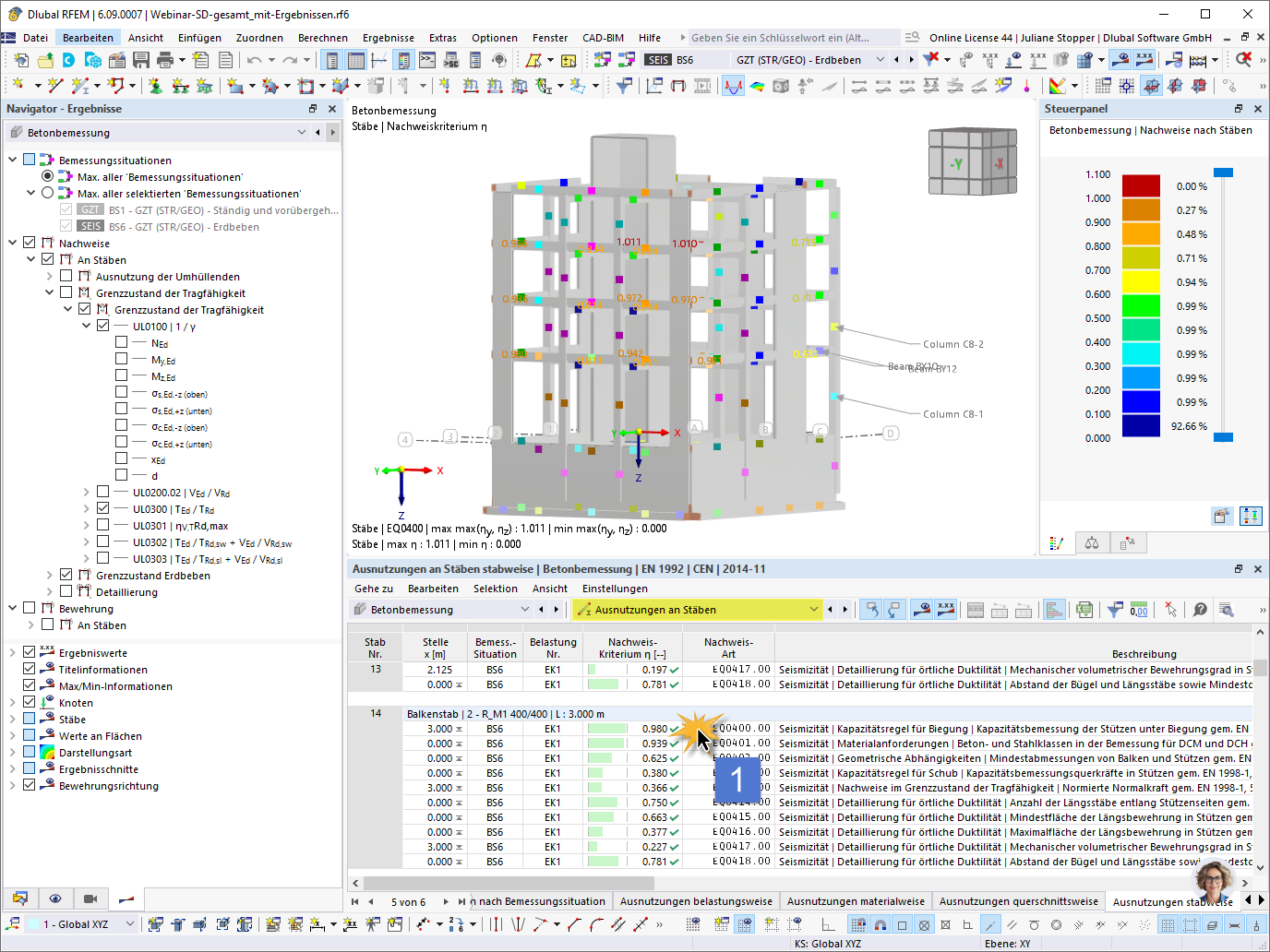

Obrázek ukazuje pohled, kde je demonstrována funkce pro otevření detailů posouzení k určení potřebné výztuže.
Návrh betonu | Návrhový poměr | Otevření návrhu Kontrolní údaje

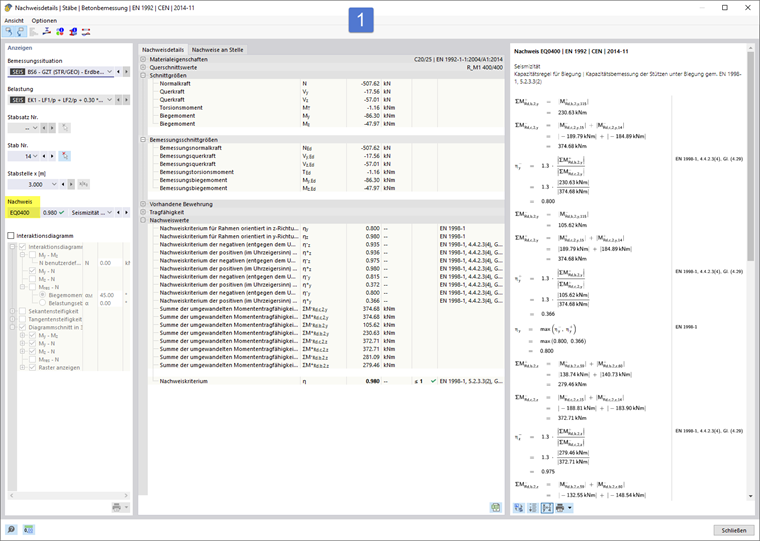

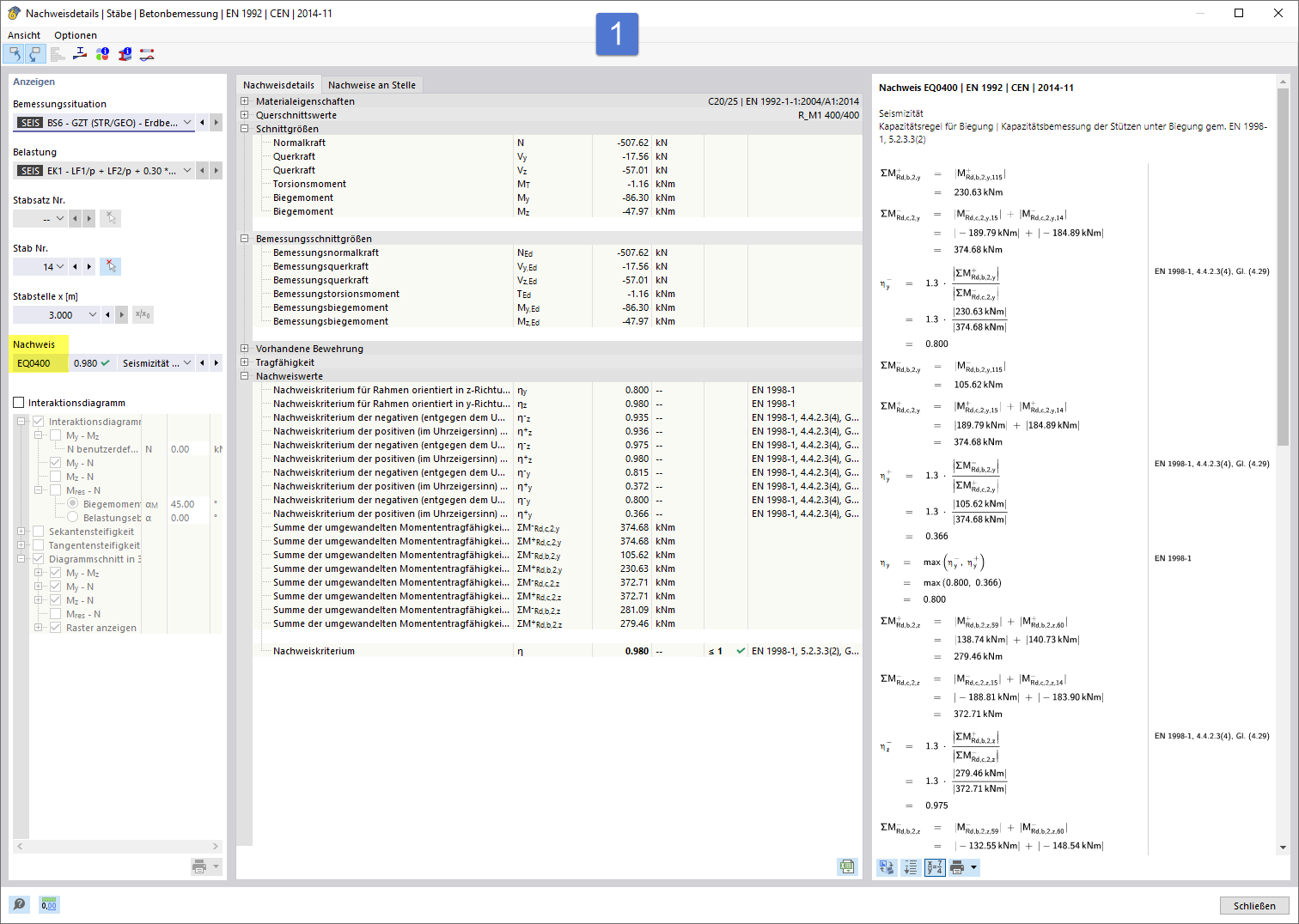

Obrázek znázorňuje příklad detailů posouzení železobetonových konstrukcí se zaměřením na potřebnou výztuž.
Navrhování betonu | Návrh a výztuž

2 - Podrobnosti pro stanovení výztuže

Pro to vyberte v tabulkovém okně pro návrh betonu výsledek Výztuž na prutech, plochách atd. Pro každý výsledek výztuže lze opět dvojklikem na příslušnou hodnotu v tabulce otevřít okno s podrobnostmi pro stanovení výztuže.

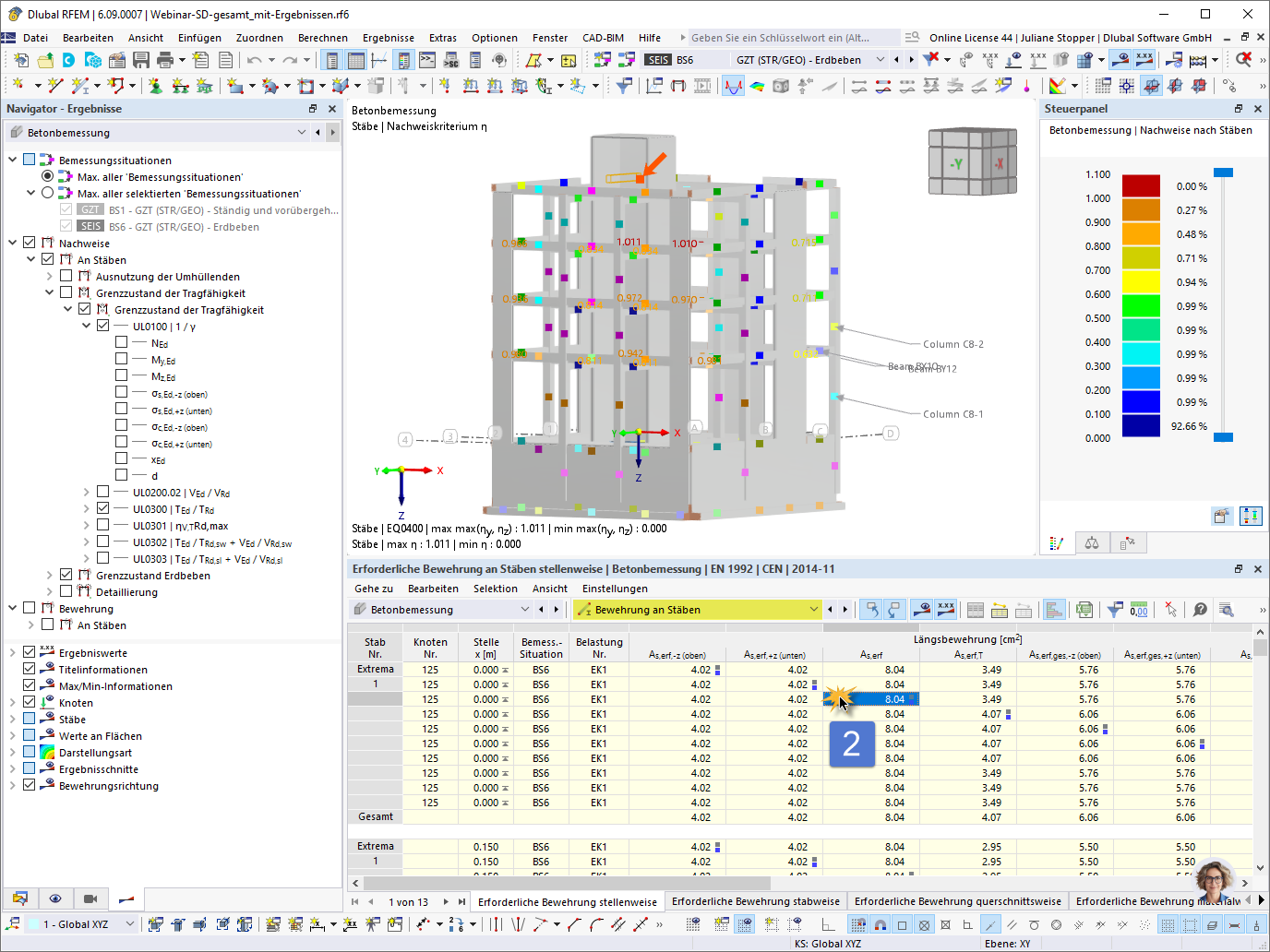

Obrázek ukazuje výpočet požadované výztuže v betonu na základě podrobností o posouzení.
Navrhování betonu | Návrhový poměr | Stanovení výztuže

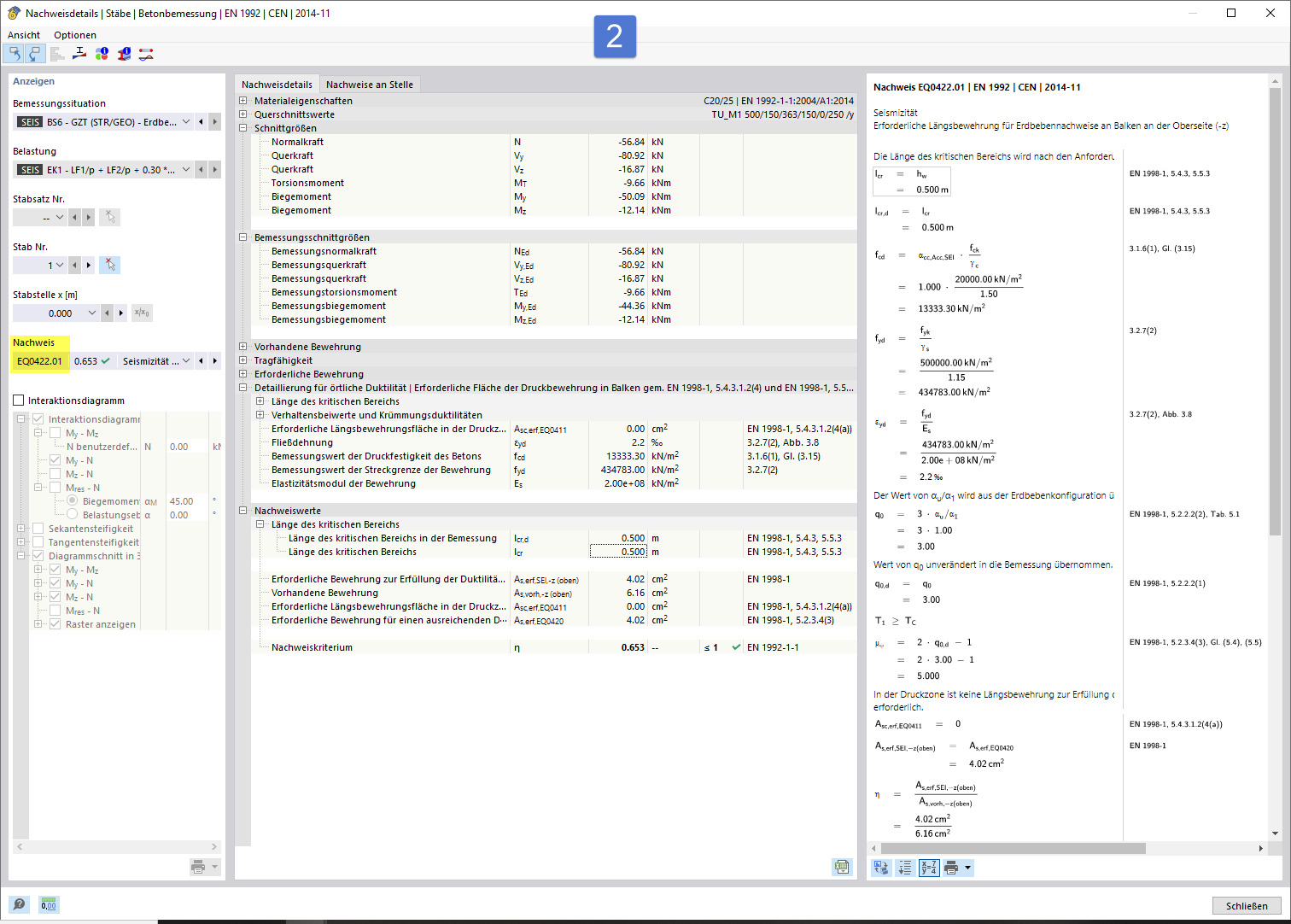

Obraz zobrazuje příklad detailů výsledků výztuže z posouzení železobetonu.
Návrh betonu | Podrobnosti o výztuži
Tip

Pro detaily posouzení je k dispozici mimo jiné export do Excelu a tisk. Další informace naleznete v příručce pro návrh betonu v kapitole Detaily posouzení.
