Pravoúhlé ocelové nádrže

Pro průmyslové závody byly navrženy pravoúhlé průmyslové nádrže z oceli a ušlechtilé oceli v různých velikostech. Mají různé uložení, spočívají například na stávajících ocelových konstrukcích, betonových deskách na mezipodlažích a na základových deskách průmyslových zařízení. Tyto faktory byly v projektu pečlivě zohledněny, aby byly splněny různé požadavky.

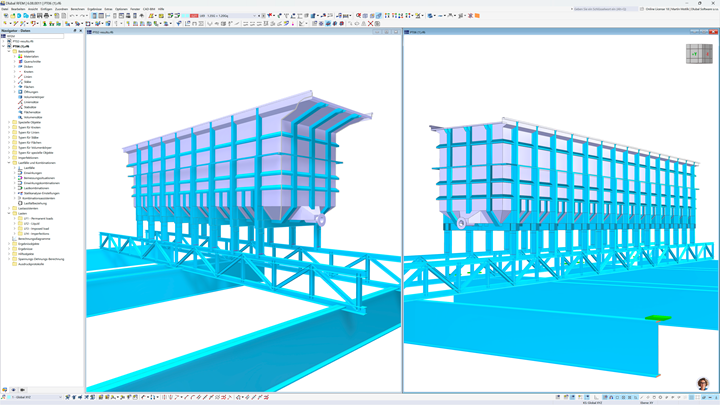

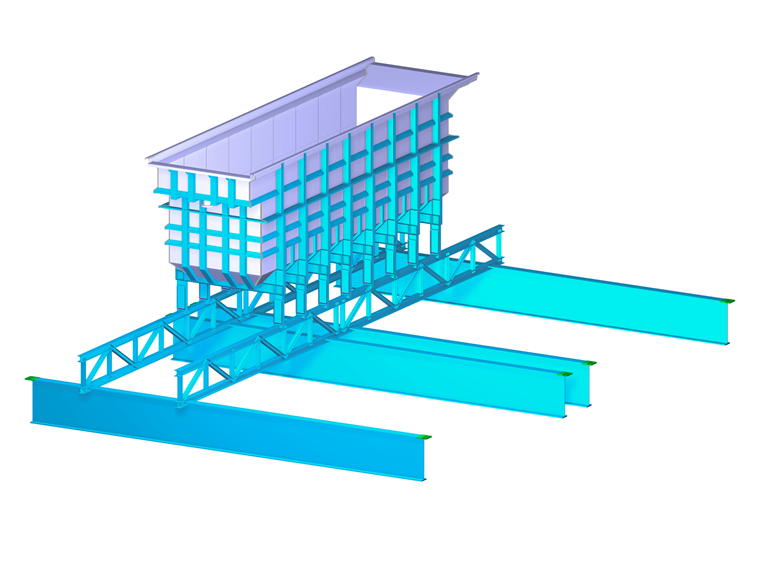

Model 005520 | Pravoúhlá ocelová nádrž
126x
Ocelová konstrukce nádrže – varianta 1

Společnost TIM Global Engineering, která patří k zákazníkům společnosti Dlubal, provedla statické výpočty několika pravoúhlých svařovaných nádrží z ušlechtilé a uhlíkové oceli. Nádrže se liší velikostí a objemem, jsou umístěny v průmyslových zařízeních a používají se v různých průmyslových procesech.

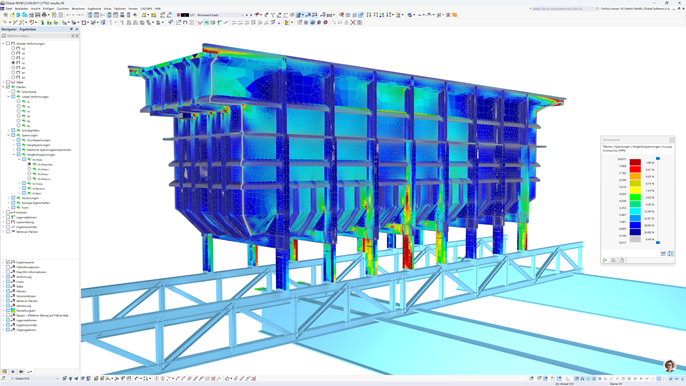

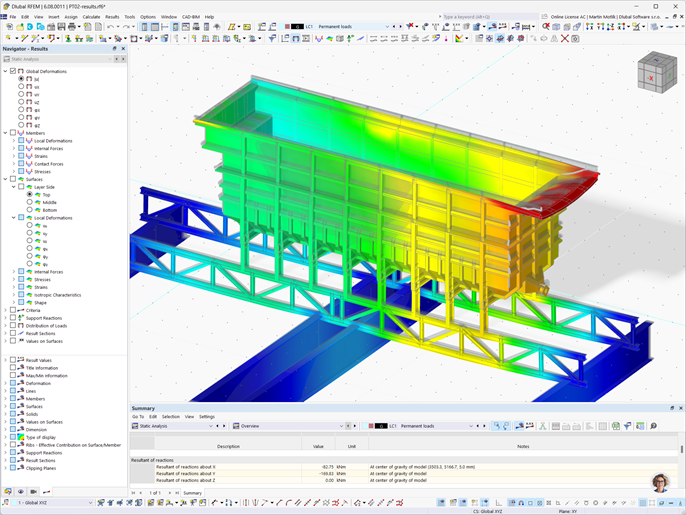

Při posouzení se uplatnila geometricky a materiálově nelineární analýza s imperfekcemi (GMNIA). Pravidla pro kombinace zatížení, materiálové modely používané pro uhlíkovou a nerezovou ocel a pravidla pro posouzení vycházejí z Eurokódu.

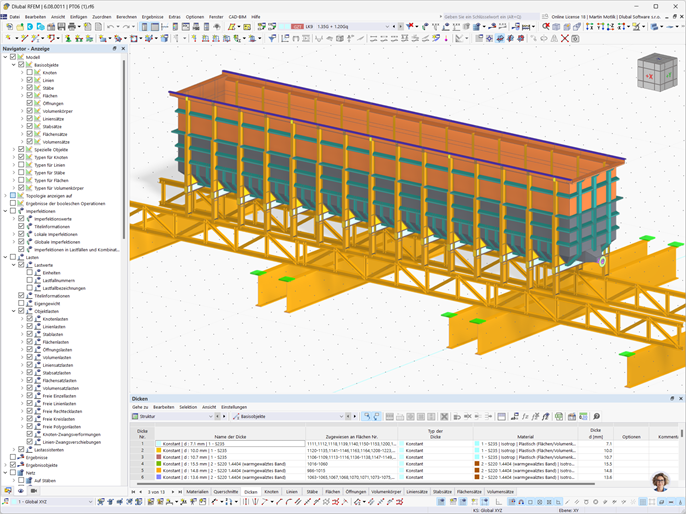

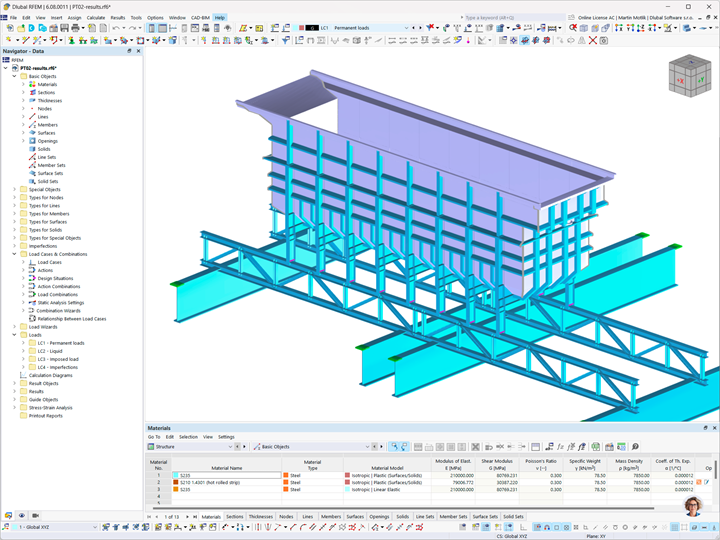

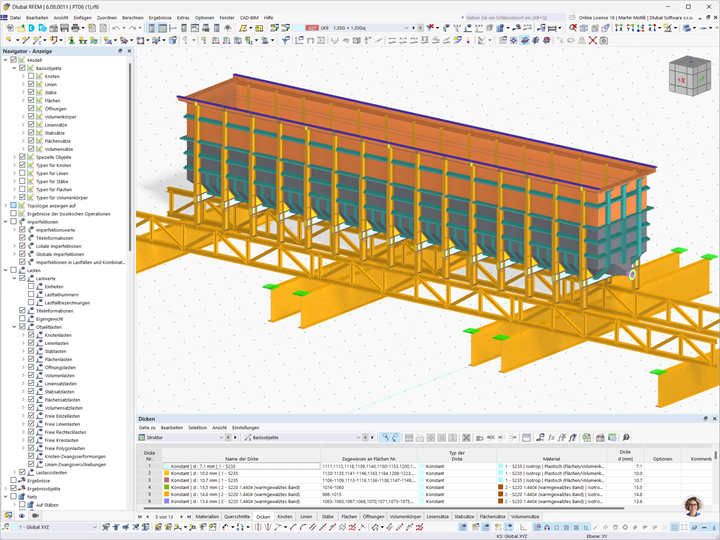

U konstrukcí, které se nacházejí v seizmické oblasti, byla provedena dynamická analýza nádrží. U nádrží uložených na ocelové konstrukci byl také vytvořen model podpěrné konstrukce. Bylo tak možné uvažovat realistické chování podpor. Stávající konstrukce byla modelována 1D konečnými prvky (nosníky), zatímco samotné nádrže byly modelovány 2D konečnými prvky (deskami).

Místo Zákazník firmy Dlubal:
TIM Global Engineering
Danila Kiša 20
21000 Novi Sad
Srbsko
Statický výpočet
TIM Global Engineering

Specifikace projektu

Údaje o modelu

Počet uzlů 3329
Počet linií 6695
Počet prutů 248
Počet ploch 2049
Počet těles 0
Počet zatěžovacích stavů 4
Počet kombinací zatížení 9
Počet kombinací výsledků 0
Celková hmotnost 19,348 t
Rozměry (metrické) 13,900 x 6,372 x 20,000 m
Rozměry (imperiální) 45.6 x 20.91 x 65.62 feet
