Klient firmy Dlubal, firma TIM Global Engineering, sporządziła projekt konstrukcyjny dla kilku prostokątnych spawanych zbiorników ze stali nierdzewnej i stali węglowej. Zbiorniki różnią się wielkością i objętością, znajdują się w zakładzie przemysłowym i są wykorzystywane w różnych procesach przemysłowych.
Do obliczeń wykorzystano geometryczną i materiałową analizę nieliniową z wykorzystaniem imperfekcji (GMNIA). Reguły dla kombinacji obciążeń, modele materiałowe dla stali węglowej i nierdzewnej oraz reguły wymiarowania oparte są na Eurokodzie.

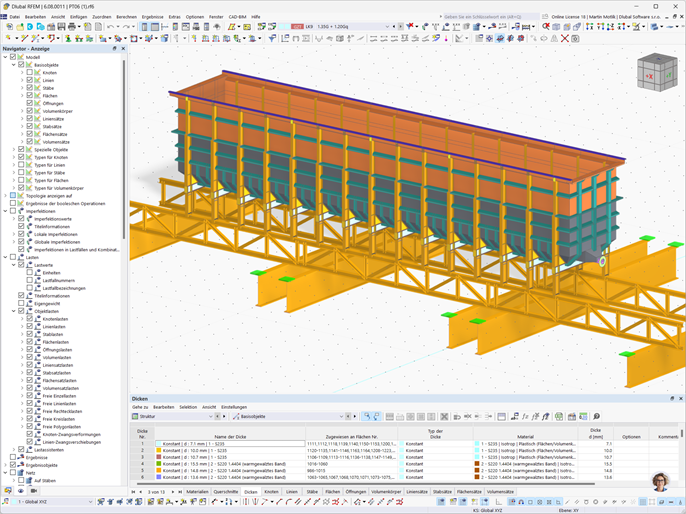

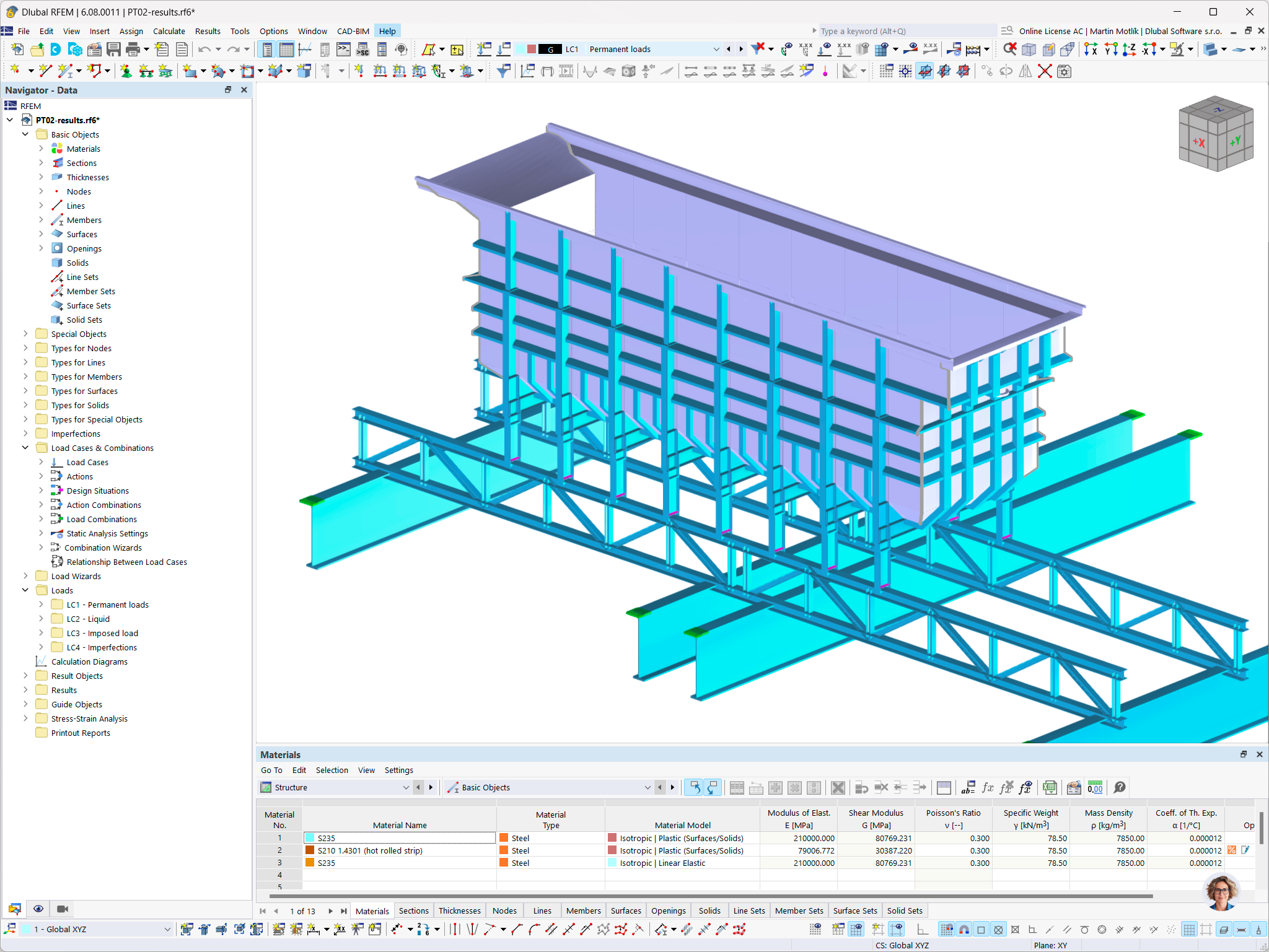

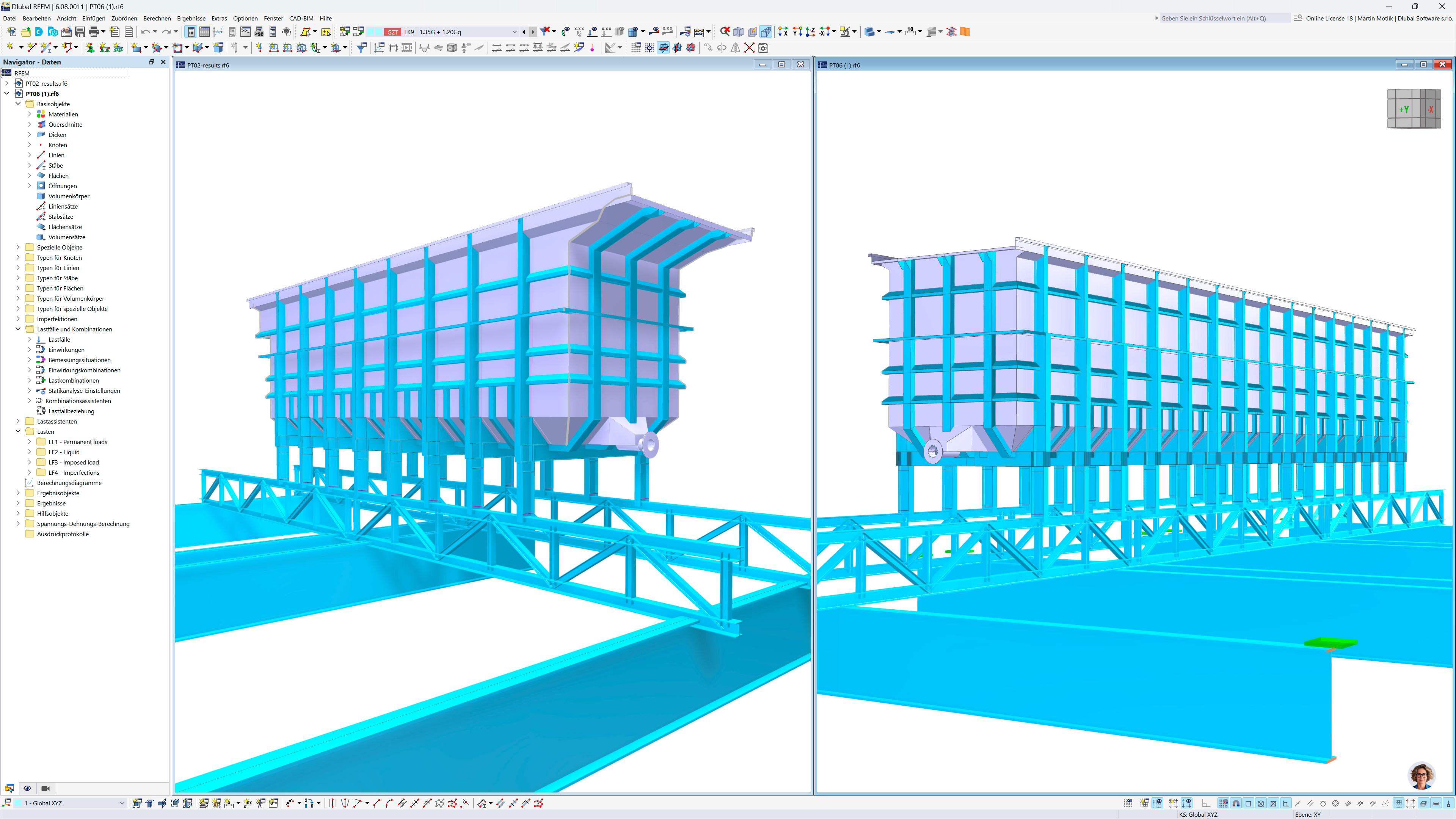

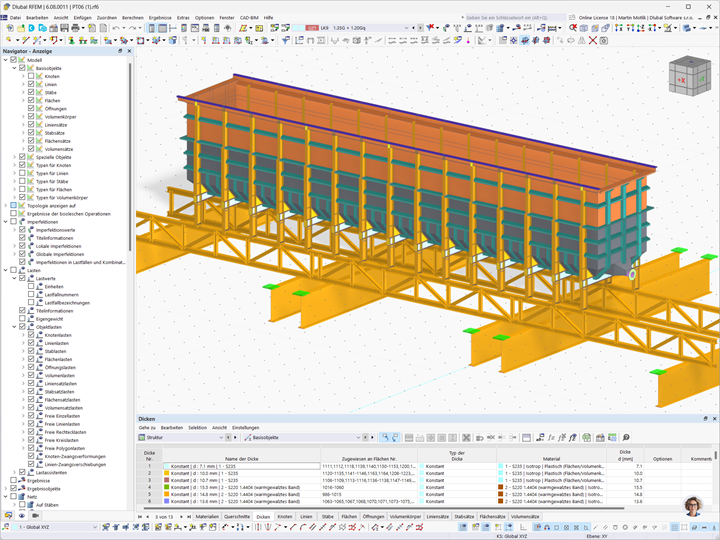

W przypadku konstrukcji znajdujących się w strefie sejsmicznej, przeprowadzono analizy dynamiczne dla zbiorników. W przypadku zbiorników podpartych na konstrukcji stalowej zamodelowano również konstrukcję nośną. W ten sposób możliwe było uwzględnienie realistycznego zachowania podpór. Istniejąca konstrukcja została zamodelowana za pomocą elementów skończonych 1D (belki), podczas gdy same zbiorniki zamodelowano za pomocą elementów skończonych 2D (płyty).
| Miejsce | Klient Dlubal: TIM Global Engineering Danila Kiša 20 21000 Novi Sad Serbie |
| Weryfikacja konstrukcyjna | TIM Global Engineering |
