O projektu

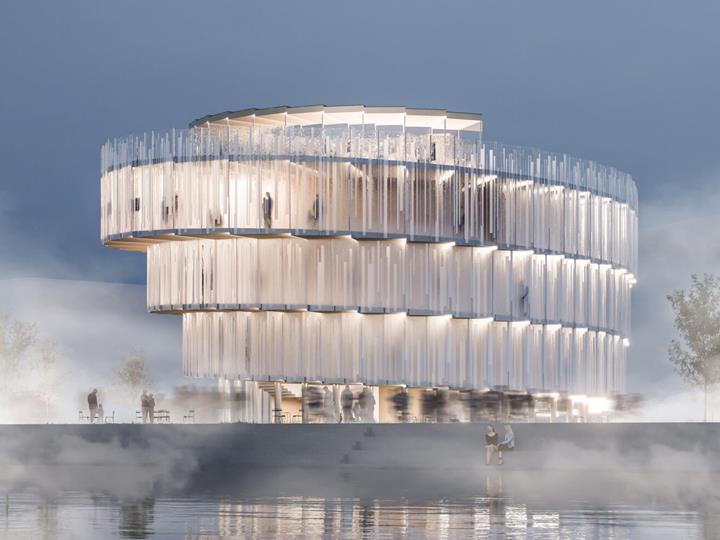

Architektonické řešení je postaveno na spirále, která obklopuje auditorium a slouží jako výstavní a komunikační rampa. Ta vede návštěvníky směrem vzhůru a končí vyhlídkovou terasou s restaurací a barem. Schodiště, umístěné v dutině zdvojených stěn, umožňuje návrat dolů do parteru, kde jsou komerční prostory.
Konstrukce pavilonu je tvořena prefabrikovanými CLT panely s ocelovými výztuhami a skleněnými izolačními panely s umělecky zpracovanou vnější vrstvou. Většina dílů bude vyrobena v České republice a sestavena v Japonsku. Po ukončení výstavy by měl být pavilon převezen zpět do Česka, kde bude sloužit pro výstavní účely.
Stavebně technické řešení

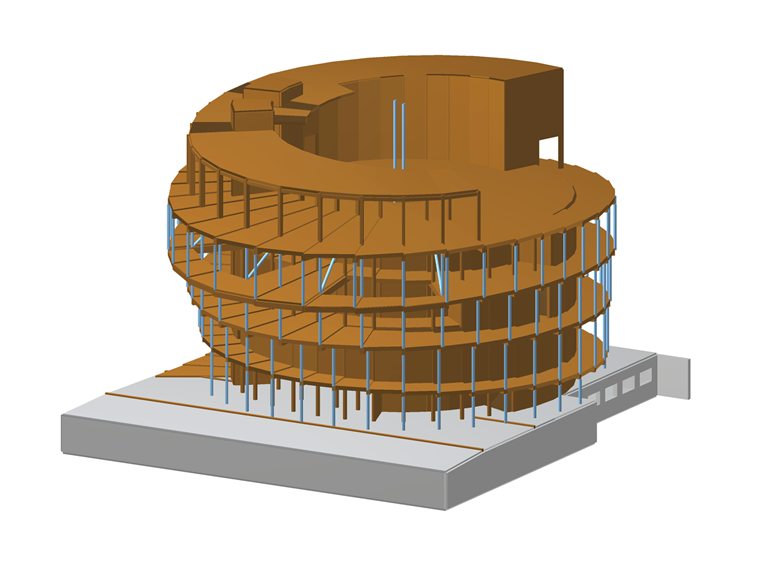

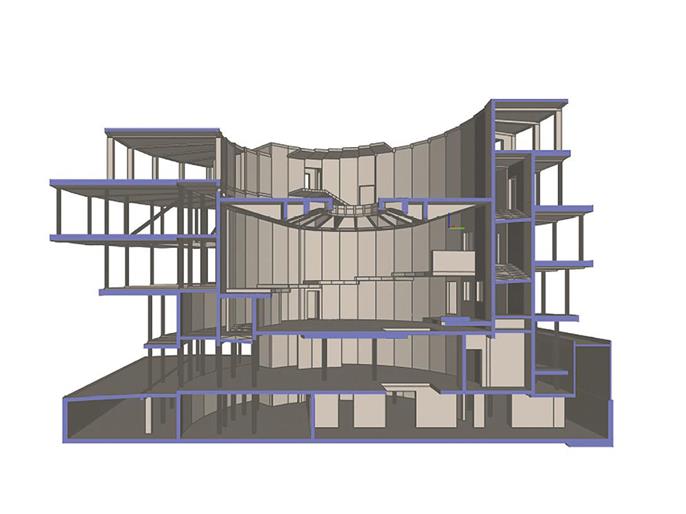

Základní nosný systém domu je tvořen kombinací dřevěných CLT panelů a ocelových ztužujících prvků namáhaných především v tahu. Jednoduše lze konstrukci popsat jako ve středu dispozice umístěnou dvouplášťovou trubku o výšce zhruba 12 m, průměru vnějšího pláště 9,7 m a průměru vnitřního pláště kolem 6,7 m. Středová trubková konstrukce je osazena do betonové vany. Na obvod nosné kruhové konstrukce jsou pak osazeny v radiálním směru nosníky, částečně konzolově vyložené a částečně podepřené sloupy po obvodě konstrukce respektující konečnou fasádní stopu. Kruhový půdorys je racionální geometrií rozdělen na třicet šest stejných výsečí, které se konstrukčně i pohledově propisují do celého objektu.
Fasáda pavilonu je tvořena izolačními skleněnými panely, jejichž vnější tabule jsou umělecky zpracovány tak, aby vytvářely motiv inspirovaný čedičovými píšťalami.
Namáhání větrem a zemětřesení

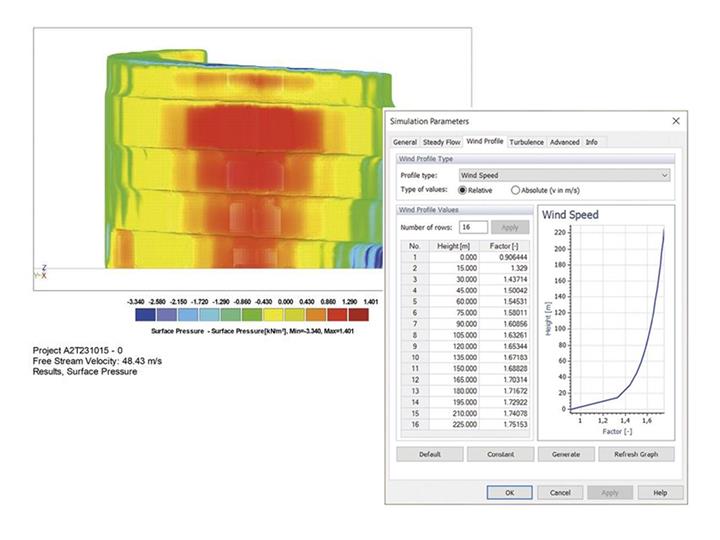

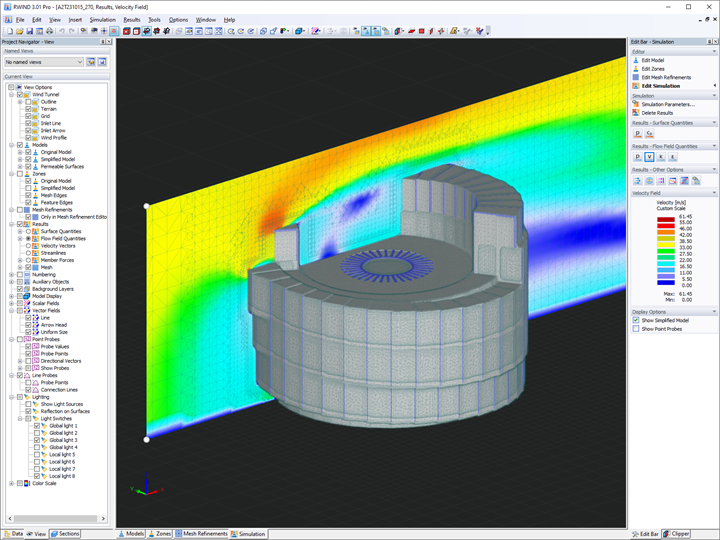

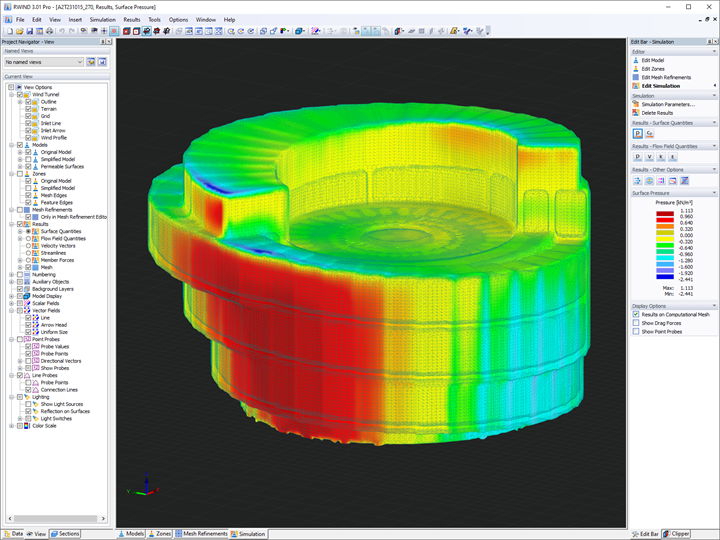

Předním úkolem statika bylo vypořádat se s klimatickým zatížením, zejména silným nárazovým větrem přicházejícím od moře. Pro extrémní podmínky tajfunu byla stanovena rychlost větru 60 m/s a pro standardní 36 m/s. Výpočet zatížení větrem na složitý tvar pavilonu byl proveden pomocí virtuálního větrného tunelu v programu RWIND.

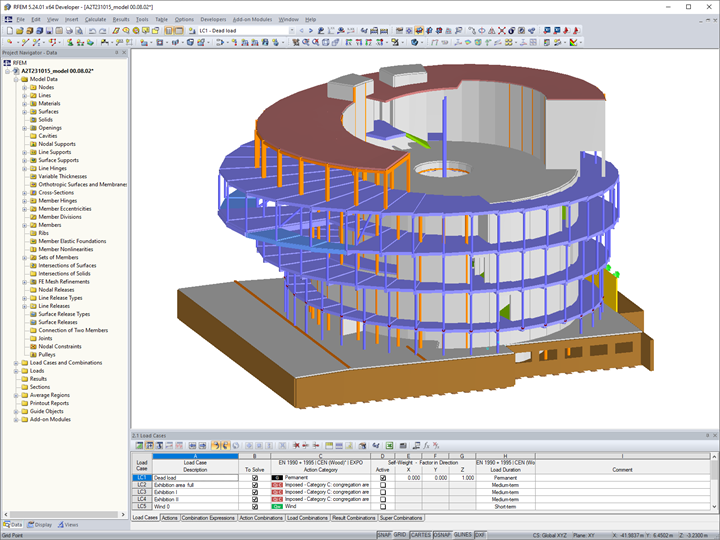

Konstrukční chování při zemětřesení bylo konzultováno s japonskými úřady, protože použití CLT konstrukce je pro Japonce nezvyklé a značně inovativní. Japonský autorizační úřad definoval náhradní vodorovnou sílu na základě výšky, tvaru a materiálu stavby. FEM model konstrukce byl následně ověřen na účinky náhradní vodorovné síly.
| Místo | Ósaka Japonsko |
| Stavebně konstrukční řešení projektu | A2 Timber s r.o. |
| Architekt | Apropos Architects s.r.o. Michal Gabaš Tomáš Beránek Nikoleta Slováková + Tereza Šváchová |
