Přídavný modul programu RSTAB 8
TIMBER SANS

Po spuštění modulu je třeba vybrat pruty nebo sady prutů, zatěžovací stavy, kombinace zatížení nebo kombinace výsledků pro posouzení mezního stavu únosnosti a použitelnosti a pro posouzení požární odolnosti. Materiály z programu RFEM/RSTAB jsou přednastaveny, avšak lze je upravit přímo v modulu RF‑/TIMBER SANS. Rozsáhlá databáze obsahuje materiálové charakteristiky podle příslušné normy.

Při kontrole průřezů je možné pro posouzení zvolit převzetí návrhových hodnot z normy nebo zohlednění uživatelských hodnot. Po kontrole průřezů se přiřadí třídy trvání zatížení (TTZ), vlivy teploty a podmínky vlhkosti dřeva.

Analýza deformací vyžaduje vztažné délky příslušných prutů a sad prutů. Přitom lze zohlednit směr deformace, nadvýšení a typ nosníku.

Pro posouzení požární odolnosti je možné definovat strany prutu nebo sady prutů zuhelnatělé.

Po skončení výpočtu se zobrazí výsledky v přehledně uspořádaných tabulkách. Všechny mezihodnoty (například rozhodující vnitřní síly, modifikační součinitele apod.) jsou součástí výsledků a zajišťují tak přehlednost posouzení. Výsledky jsou řazeny po zatěžovacích stavech, průřezech, prutech a sadách prutů.

Pokud analýza selže, je možné upravit příslušné průřezy v optimalizačním procesu. Optimalizované průřezy můžeme převést do programu RFEM/RSTAB a provést nový výpočet.

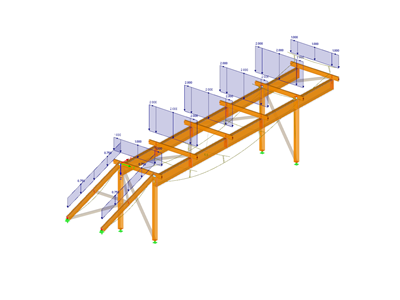

V modelu RFEM/RSTAB je využití znázorněno různými barvami. Tímto způsobem lze rychle rozpoznat kritické nebo předimenzované oblasti průřezu. Cílené vyhodnocení zajišťuje zobrazení průběhu výsledků na prutu nebo sadě prutů.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
