À propos du projet
La conception architecturale est basée sur une spirale qui entoure l’auditorium et sert de rampe d’exposition et de communication. Elle transporte les visiteurs vers une plate-forme d’observation. Il y a aussi un restaurant et un bar. L’escalier dans le l’espace entre les doubles-murs permet aux visiteurs de revenir au rez-de-chaussée, où sont situés les locaux commerciaux.
La structure du pavillon est composée de panneaux CLT préfabriqués avec des raidisseurs en acier et de panneaux isolants en verre avec une couche extérieure artistique. La plupart des pièces seront fabriquées en République tchèque et assemblées au Japon.
Solution d’ingénierie structurale

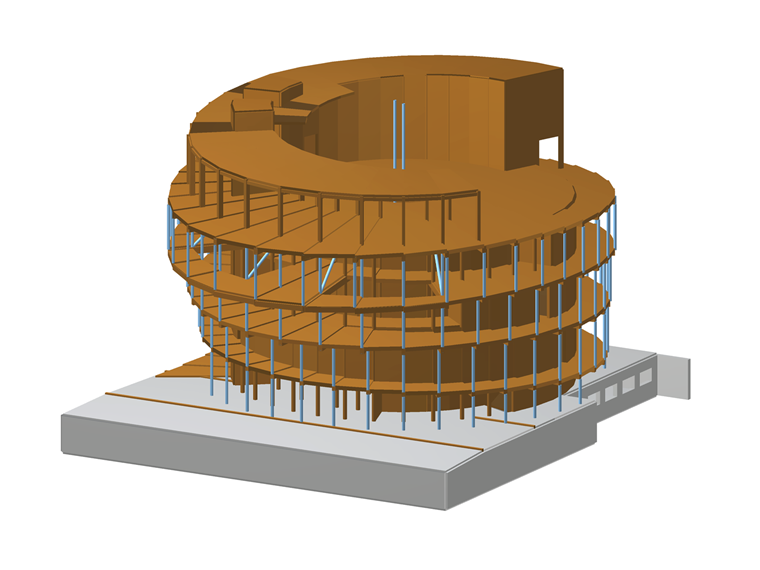

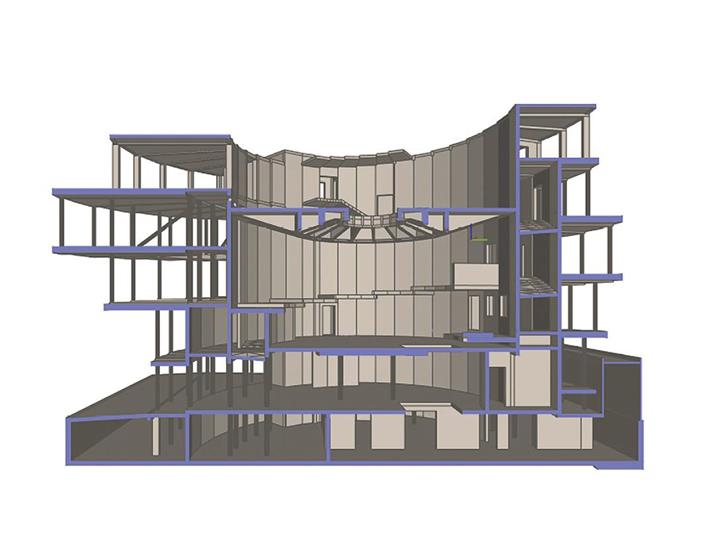

Le système porteur de base du bâtiment est composé d’un ensemble de panneaux en CLT et de renforts en acier, qui sont principalement soumis à la traction. La structure peut être décrite comme un simple tube à double paroi d’une hauteur d’environ 12 m, d’un diamètre extérieur de 9,7 m et d’un diamètre intérieur d’environ 6,7 m. La structure tubulaire centrale est installée dans une gouttière en béton. Dans la direction radiale, le périmètre de la structure porteuse est supporté par des poutres, partiellement en porte-à-faux et partiellement supporté par des poteaux autour du périmètre de la structure, respectant l’empreinte finale de la façade. Le plan au sol circulaire est divisé en trente six sections égales, qui sont appliquées structurellement et visuellement à l’ensemble du bâtiment.

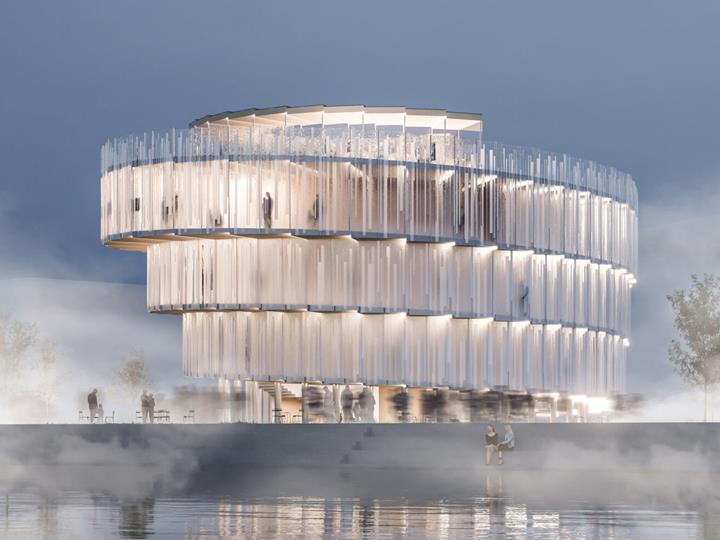

La façade du pavillon est composée de panneaux en verre isolant dont les panneaux extérieurs ont été créés de manière artistique afin de créer un motif inspiré des tuyaux de basalte.
Charges de vent et actions sismiques

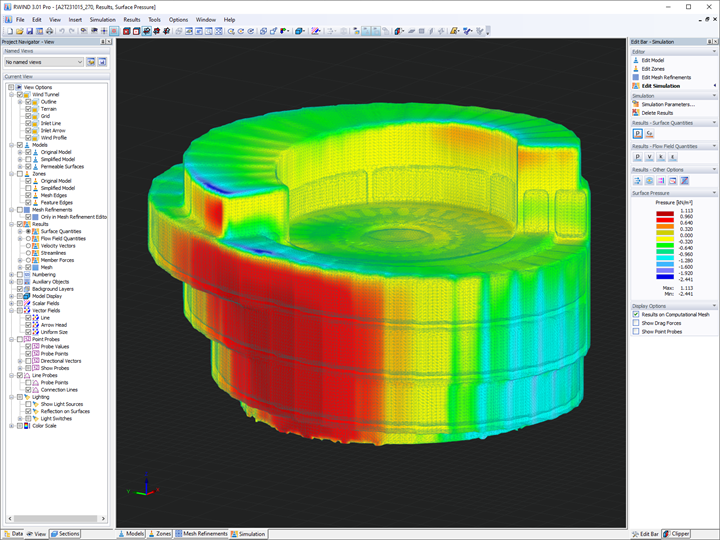

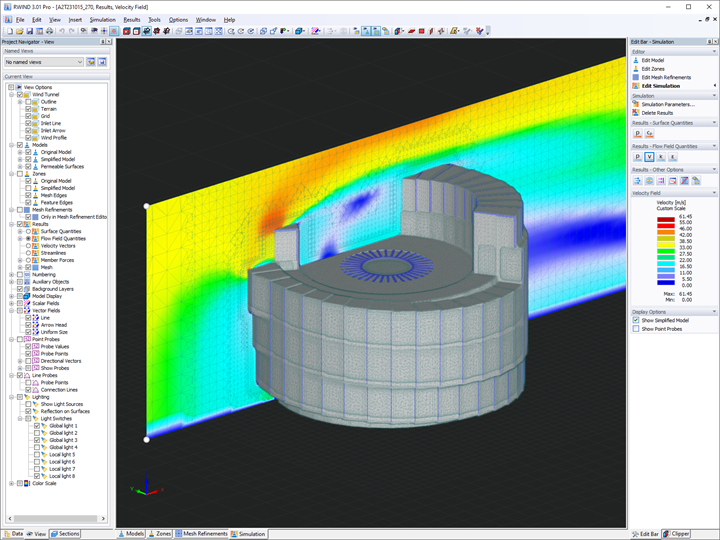

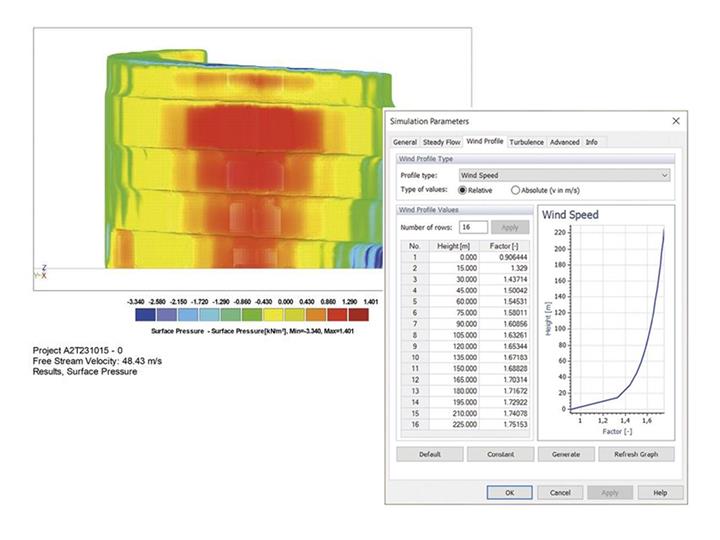

La tâche principale des ingénieurs structure était de faire face aux charges climatiques, notamment aux rafales de vent venant de la mer. La vitesse du vent a été déterminée à 60 m/s (216 km/h) pour des conditions extrêmes (typhon), et à 36 m/s (130 km/h) pour les conditions standard. Le calcul de la charge de vent sur la forme complexe du pavillon a été effectué à l’aide de la soufflerie numérique de RWIND.

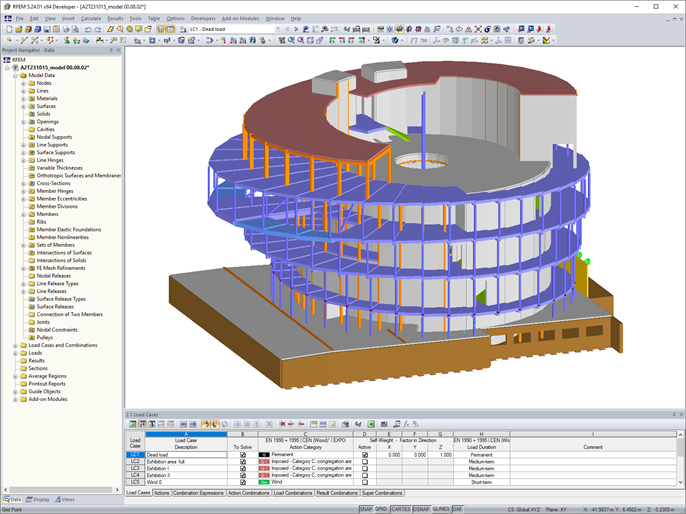

Les autorités japonaises ont été consultées sur le comportement de la structure en cas de séisme, car l’utilisation d’une structure en CLT est inhabituelle et très innovante au Japon. Le bureau d’autorisation japonais a défini la force horizontale équivalente en fonction de la hauteur, de la forme et du matériau du bâtiment. Les effets de la force horizontale équivalente ont ensuite été vérifiés sur le modèle aux éléments finis de la structure.
| Position | Osaka Japon |
| Solution d’ingénierie structurale du projet | A2 Timber s r.o. |
| Architecte | Apropos Architects s.r.o. Michal Gabaš Tomáš Beránek Nikoleta Slováková + Tereza Šváchová |
