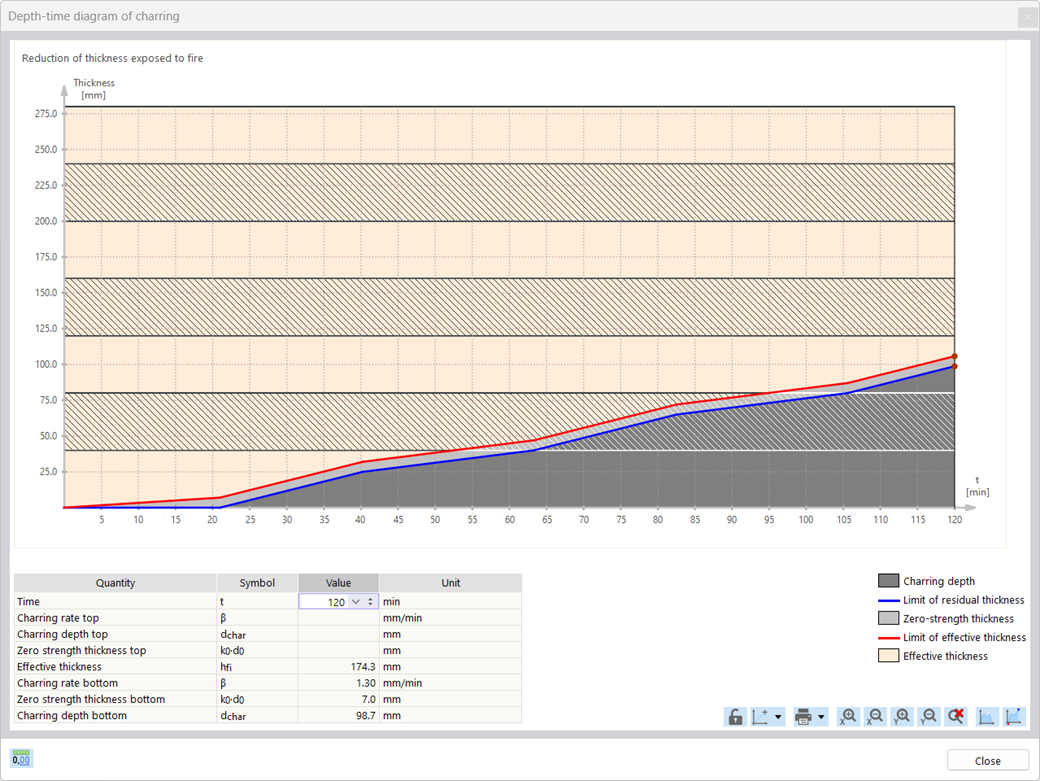

Pro posouzení požární odolnosti dřevěných ploch je možné zobrazit průběh zuhelnatění v závislosti na době trvání požáru.
Tento průběh zuhelnatění lze také vytisknout do tiskového protokolu.
Máte nějaké otázky?
Délka: 00:45:10 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:56 min
Délka: 00:55:27 min
Délka: 00:00:28 min
Délka: 01:10:01 min
Databáze znalostí
Délka: 00:04:05 min
Délka: 01:08:55 min
Pro použitelnost konstrukce nesmí deformace překročit určité mezní hodnoty. Příklad ukazuje, jak lze posoudit průhyb prutů pomocí addonů pro posouzení.
Standardní situací v případě dřevěných prutových konstrukcí je spojení menších prutů s větším hlavním nosníkem za vzniku kontaktní plochy. Podobné podmínky mohou nastat na konci prutu, když je nosník uložen na podpoře s možným otlačením. V obou případech musí být nosník navržen tak, aby zohledňoval únosnost v otlačení kolmo k vláknům podle NDS 2018, čl. 3.10.2 a CSA O86:19, body 6.5.6 a 7.5.9. V programech pro statické výpočty není obvykle možné provést toto kompletní posouzení, protože není známa kontaktní plocha uložení. V programu nové generace RFEM 6 a addonu Posouzení dřevěných konstrukcí je ale nová funkce 'Návrhová podpora', která umožňuje uživateli provést posouzení únosnosti v otlačení kolmo k vláknům podle norem NDS a CSA.
Nová generace programů RFEM nabízí možnost provést posouzení stability sedlových prutů metodou náhradního prutu. Posouzení touto metodou lze provést, pokud jsou u nosníků s proměnným průřezem dodrženy požadavky normy DIN 1052, oddíl E8.4.2. V odborné literatuře je tato metoda převzata také pro Eurokód 5. V tomto příspěvku si ukážeme, jak použít metodu náhradního prutu u sedlového střešního nosníku.
V tomto příspěvku najdeme paralelu mezi generováním sítě konečných prvků pro samostatné objekty pomocí volby „Nezávislá síť konečných prvků preferována“ a generováním sítě konečných prvků bez použití této možnosti.
Pro posouzení požární odolnosti dřevěných ploch je možné zobrazit průběh zuhelnatění v závislosti na době trvání požáru.
Tento průběh zuhelnatění lze také vytisknout do tiskového protokolu.
Máte možnost posoudit plochy na požární odolnost metodou redukovaného průřezu. Redukuje se tloušťka plochy. Posuzovat lze všechny dřevěné materiály, které byly schváleny k posouzení.
U křížem lepeného dřeva lze v závislosti na typu lepidla zvolit, zda mohou jednotlivé zuhelnatělé části vrstev odpadávat, a je proto třeba počítat v některých oblastech se zvýšeným odhoříváním.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
V databázi skladeb vrstev jsou k dispozici následující výrobci křížem lepeného dřeva:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Skladby, které jsou uvedeny v edici Lignatec 32 "Křížem lepené dřevo švýcarské výroby"
Načtením skladby z databáze skladeb vrstev se vám automaticky převezmou všechny příslušné parametry. Databáze se pro vás neustále rozšiřuje.
Addon Posouzení dřevěných konstrukcí v programu RFEM 6 / RSTAB 9 je mnohostranný a kombinuje velké množství přídavných prvků. [*S16332764*] Addon pro návrh dřevěných konstrukcí pro RFEM 6
Co je součinitel konzervatismu pro CLT v Posouzení dřevěných konstrukcí?
Jak lze ručně upravit součinitele podle NDS a CSA O86 při použití v addonu Posouzení dřevěných konstrukcí?
Jaký výpočet se provádí pro možnosti konfigurace pevnosti NDS "Výpočet kroucení"?
Jaké programy potřebuji pro laminátové a sendvičové konstrukce nebo křížem lepené dřevo (CLT)?
S jakými programy Dlubal mohu počítat a posuzovat dřevěné konstrukce?
Jak se počítá rozměr náhradního kruhového průřezu v addonu Posouzení dřevěných konstrukcí?
