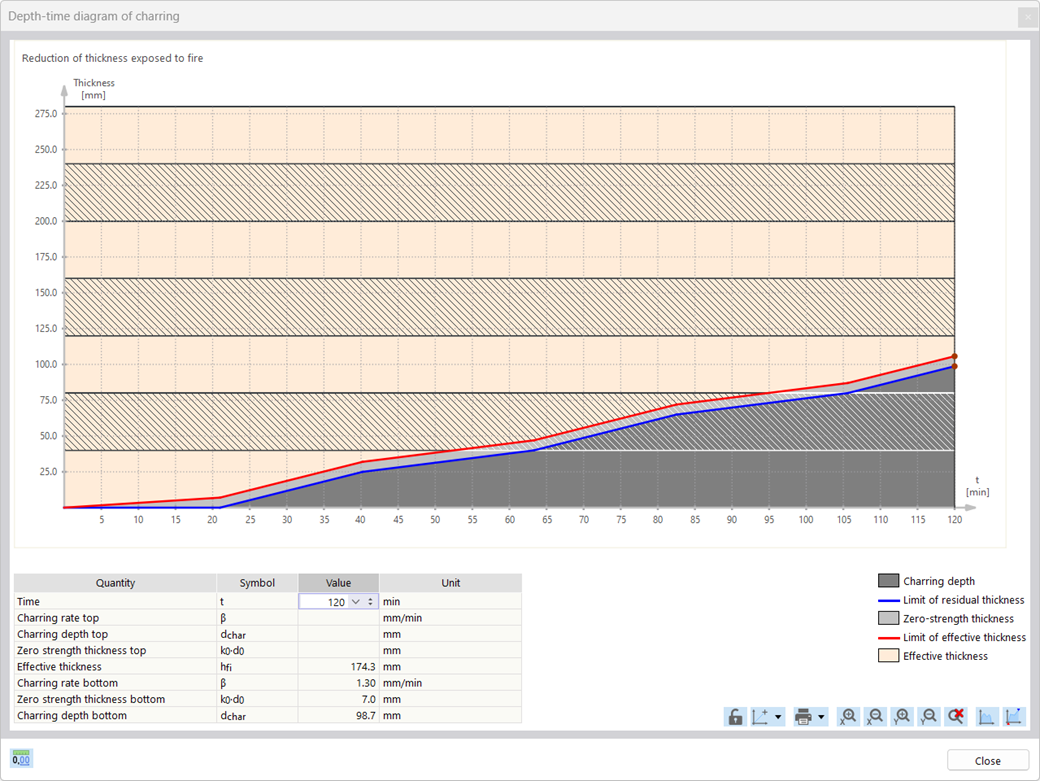

При расчете деревянных поверхностей на огнестойкость можно отобразить диаграмму обугливания в зависимости от продолжительности пожара.
Данную диаграмму обугливания можно также распечатать в протоколе результатов.
У вас есть какие-нибудь вопросы?
Длина: 00:45:10 min
Длина: 01:06:40 min
Длина: 01:04:39 min
Длина: 00:00:56 min
Длина: 00:55:27 min
Длина: 01:10:01 min
База знаний
Длина: 00:04:05 min
Длина: 01:08:55 min
Для работоспособности конструкции деформации не должны превышать определенных предельных значений. На примере показано, как можно проверить прогиб стержней с помощью дополнительных модулей для расчета.
Типичный случай для деревянных стержневых конструкций - это соединение меньших стержней с крупным балочным элементом с помощью опирания. Кроме того, условия на концах стержня могут быть аналогичными, при которых балка опирается на опору. В любом случае балка должна быть рассчитана с учетом несущей способности поперёк волокон по норме NDS 2018 п. 3.10.2 и CSA O86:19, статьи 6.5.6 и 7.5.9. В программах для расчета конструкций обычно невозможно выполнить подобный полный расчет конструкции, поскольку площадь несущей поверхности неизвестна. Однако в новом поколении RFEM 6 и аддоне Расчет деревянных конструкций содержится функция «расчетных опор», которая теперь позволяет пользователям рассчитать несущую способность при опирании перпендикулярно волокнам по нормам NDS 2018 и CSA O86:19.
Новое поколение программы RFEM позволяет выполнять расчет на устойчивость деревянных клиновых стержней по методу замены связей. Согласно данному методу, можно выполнить расчет при соблюдении требований нормы DIN 1052, раздел E8.4.2, для переменных сечений. В различной технической литературе этот метод выбран также для Еврокода 5. В нашей статье показано, как применить метод замены связей для клиновой стропильной балки, изображенной на рисунке 1.
В нашей статье проводится параллель между созданием сетки КЭ для отдельных объектов с использованием функции «предпочесть независимую сетку КЭ» и созданием сетки без ее использования.
При расчете деревянных поверхностей на огнестойкость можно отобразить диаграмму обугливания в зависимости от продолжительности пожара.
Данную диаграмму обугливания можно также распечатать в протоколе результатов.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчетные проверки для всех древесных материалов, которые допустимы к расчету.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определённых участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
