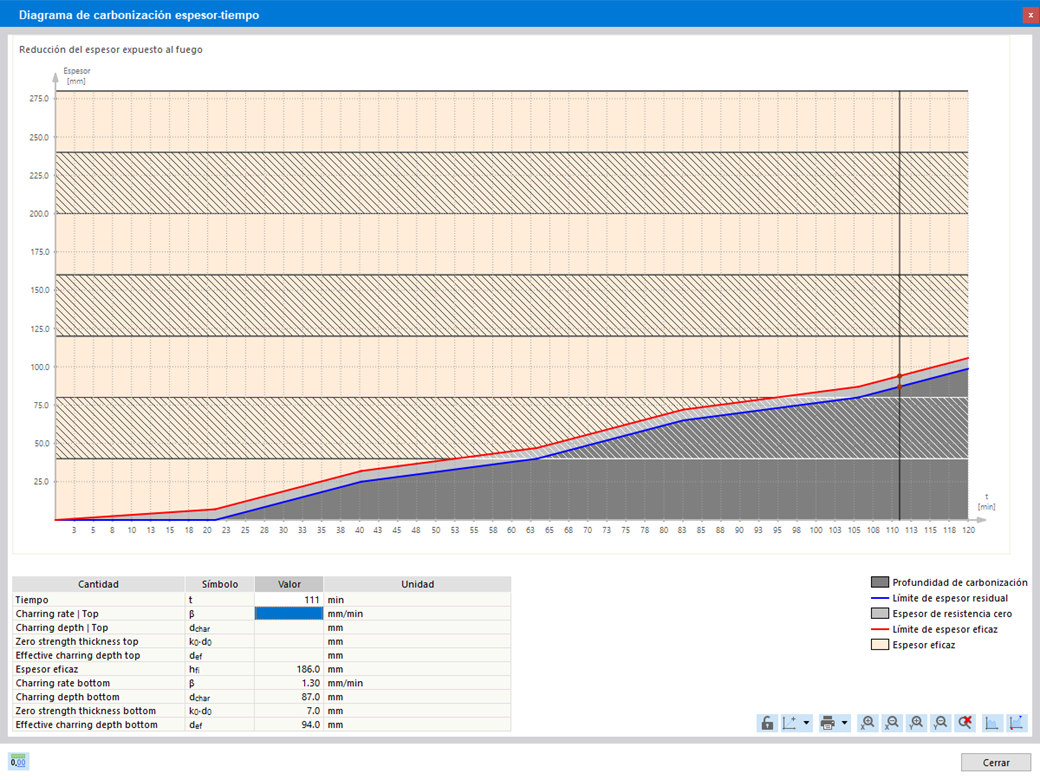

Para el cálculo de la resistencia al fuego de superficies de madera, puede mostrar un diagrama de carbonización dependiendo de la duración del fuego.
También es posible imprimir este diagrama de carbonización en el informe.
Diagrama de carbonización
¿Tiene alguna pregunta?
Duración: 00:45:10 min
Duración: 01:06:40 min
Duración: 01:04:39 min
Característica del producto
Duración: 00:00:56 min
Duración: 00:55:27 min
Duración: 00:00:28 min
Duración: 01:10:01 min
Base de datos de conocimientos
Duración: 00:04:05 min
Duración: 01:08:55 min
Para la capacidad de servicio de una estructura, las deformaciones no deben sobrepasar ciertos valores límite. Este artículo describe un ejemplo que muestra cómo analizar la flecha de barras utilizando los complementos de cálculo y dimensionamiento de Dlubal.
Una situación estándar en la construcción de barras de madera es la capacidad de conectar barras más pequeñas mediante el apoyo en una barra de viga más grande. Además, las condiciones del extremo de las barras pueden incluir una situación similar en la que la viga se apoya en un tipo de soporte. En cualquier escenario, la viga se debe diseñar para considerar la capacidad de carga perpendicular a la fibra según NDS 2018 Sec. 3.10.2 y CSA O86:19 cláusulas 6.5.6 y 7.5.9. En el software de diseño estructural general, normalmente no es posible llevar a cabo esta comprobación de diseño completa, ya que se desconoce el área de apoyo. Sin embargo, en la nueva generación de RFEM 6 y el complemento Cálculo de madera, la característica añadida de 'apoyos de cálculo' ahora permite a los usuarios cumplir con las comprobaciones de diseño de los apoyos perpendiculares a la fibra de NDS y CSA.
La nueva generación de software RFEM ofrece la opción de realizar el cálculo de estabilidad de barras de madera de sección variable en línea con el método de la barra equivalente. Según este método, el cálculo se puede realizar si se cumplen las directrices de DIN 1052, apartado E8.4.2 para secciones variables. En varias publicaciones técnicas, este método también se adopta para el Eurocódigo 5. Este artículo muestra cómo usar el método de la barra equivalente para una viga de cubierta de sección variable.
Este artículo establece un paralelo entre la generación de una malla de elementos finitos (EF) para objetos separados usando la opción "Malla independiente preferida" y la generación de la malla sin usar dicha opción.
Para el cálculo de la resistencia al fuego de superficies de madera, puede mostrar un diagrama de carbonización dependiendo de la duración del fuego.
También es posible imprimir este diagrama de carbonización en el informe.
Tiene la opción de realizar el cálculo frente al fuego de superficies utilizando el método de la sección reducida. La reducción se aplica sobre el espesor de la superficie. Es posible realizar las comprobaciones de diseño para todos los materiales de madera permitidos para el cálculo.
Para la madera contralaminada, dependiendo del tipo de adhesivo, puede seleccionar si es posible que las partes individuales de la capa carbonizada se caigan y si puede esperar un aumento de la carbonización en ciertas áreas de la capa.
