Diagrama de queima

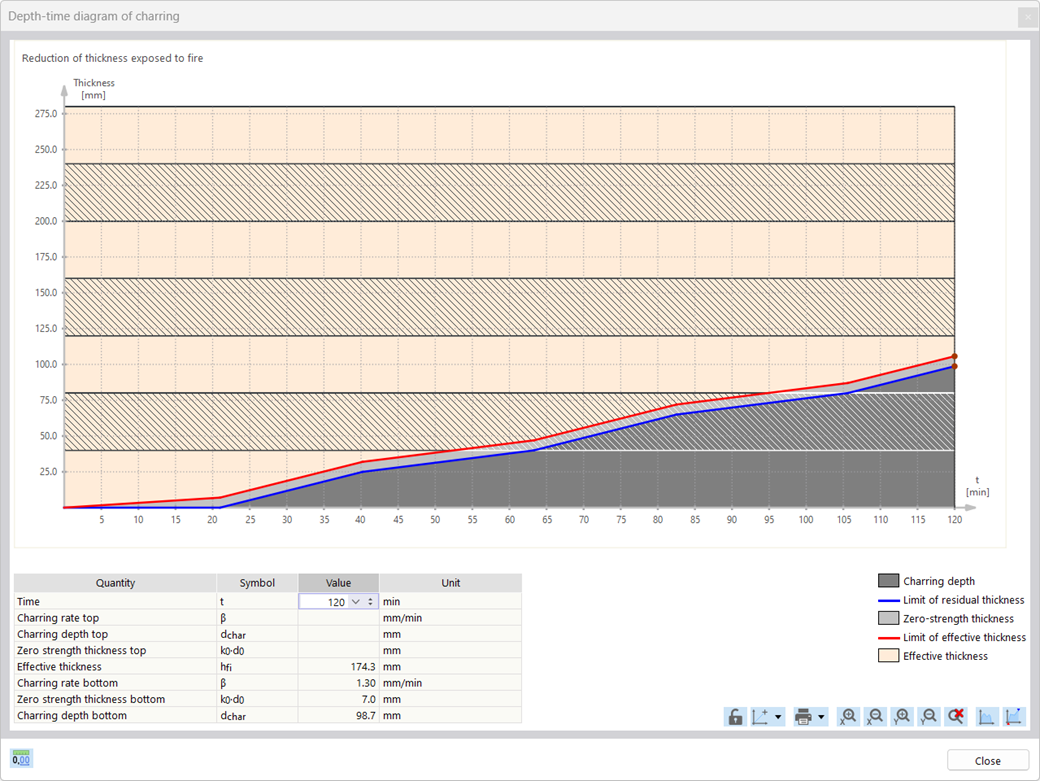

Para a verificação da resistência ao fogo de superfícies de madeira, agora é possível apresentar um diagrama de queima em função da duração do fogo.

Também é possível imprimir este diagrama de queima no relatório de impressão.

Função 002870 | Diagrama de queima
Diagrama de queima
