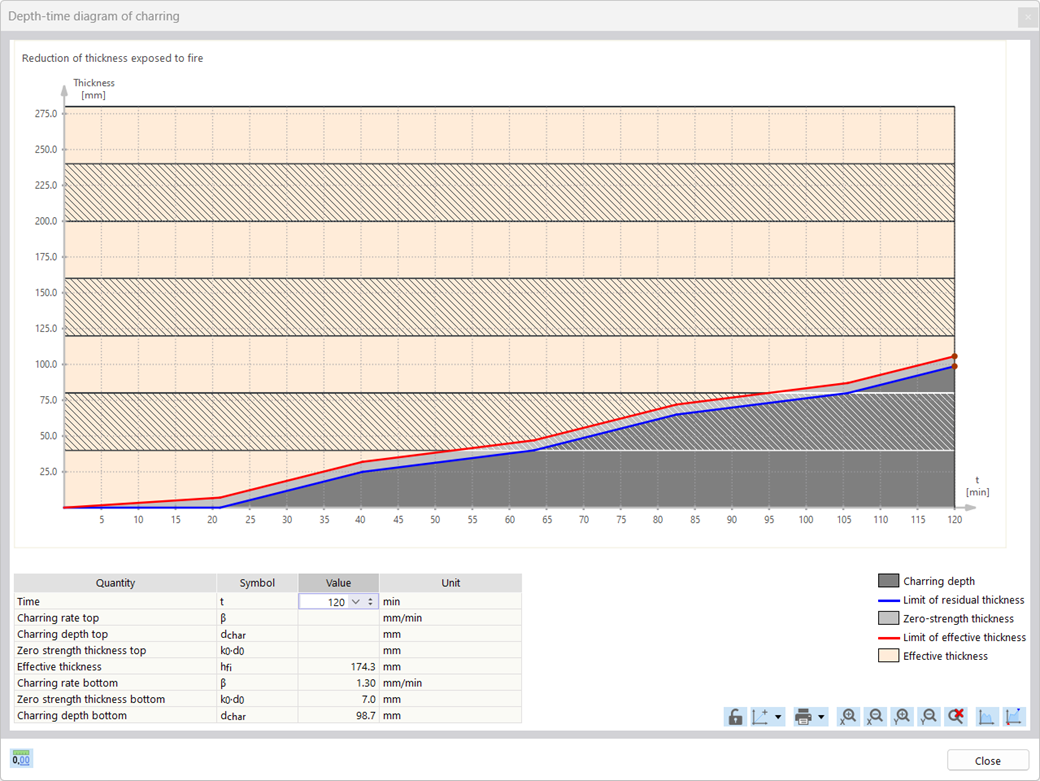

Pour la vérification de la résistance au feu des surfaces en bois, vous pouvez afficher un diagramme de carbonisation en fonction de la durée du feu.
Il est également possible d'imprimer ce diagramme de carbonisation dans le rapport d'impression.
