Tira de Design no RFEM 6
Tira de Design é uma ferramenta de atalho para gerar automaticamente uma Viga de Resultado subjacente que integra forças internas da laje. A Tira de Design está localizada na pasta ‘Objetos Especiais’. Para criar uma nova tira, defina o tipo de tira, a direção do reforço e a largura da tira, e atribua-a a uma Linha ou Linha/Superfície.

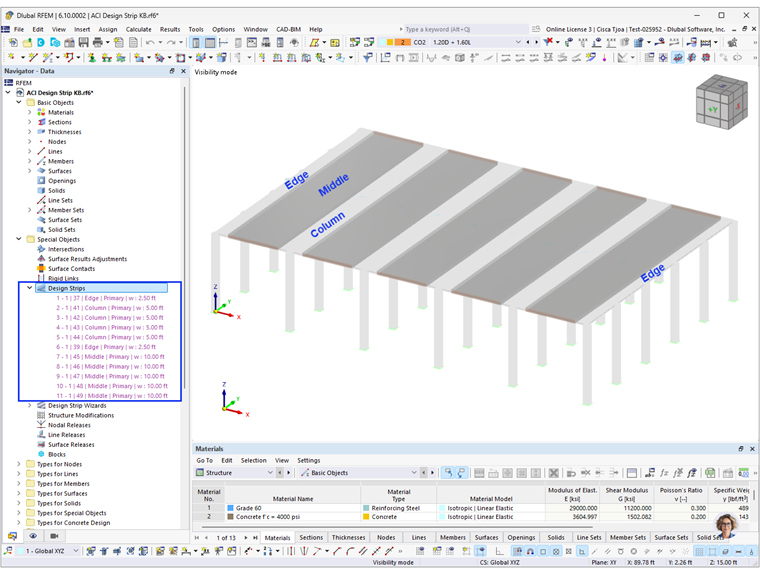

Tipo de Tira: • Coluna é centralizada em colunas e usada para a área interna da laje. • Meio é para a área restante da laje entre as tiras de coluna e delimitada por tiras de coluna e/ou de borda. • Borda é usada ao longo das linhas de contorno da superfície e é configurada excentricamente na superfície com excentricidade de membro.
O momento de torção, mxy, pode ser considerado ativando a opção “Ajustar momento interno My devido ao momento de torção mxy". O método de Wood-Armer é então usado para distribuir o momento de torção nas direções ortogonais para o design.

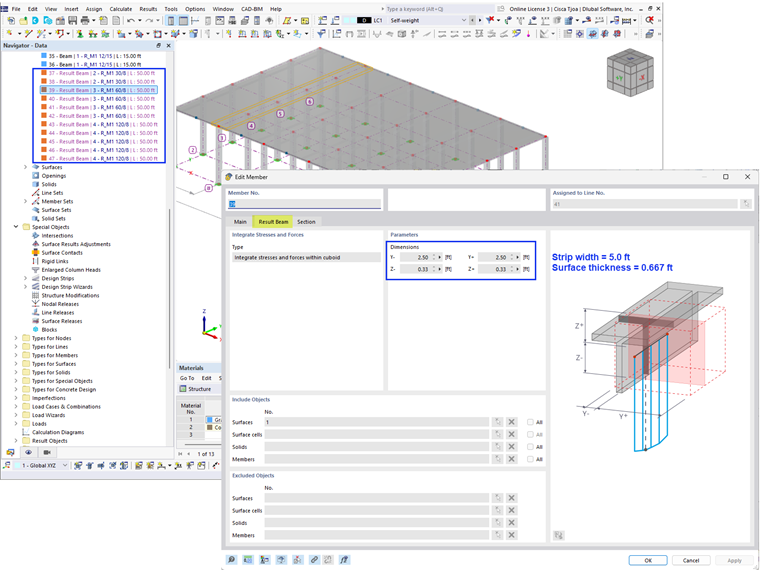

As dimensões da seção da viga de resultado são baseadas na largura da tira (entrada pelo usuário) e na espessura da tira (laje).
As tiras de design só podem ser criadas em superfícies com espessura uniforme. Conjuntos de membros são criados automaticamente para cada tira de design e são úteis para agrupar múltiplos membros que se estendem em uma direção de uma única superfície.
Assistente de Tira de Design no RFEM 6

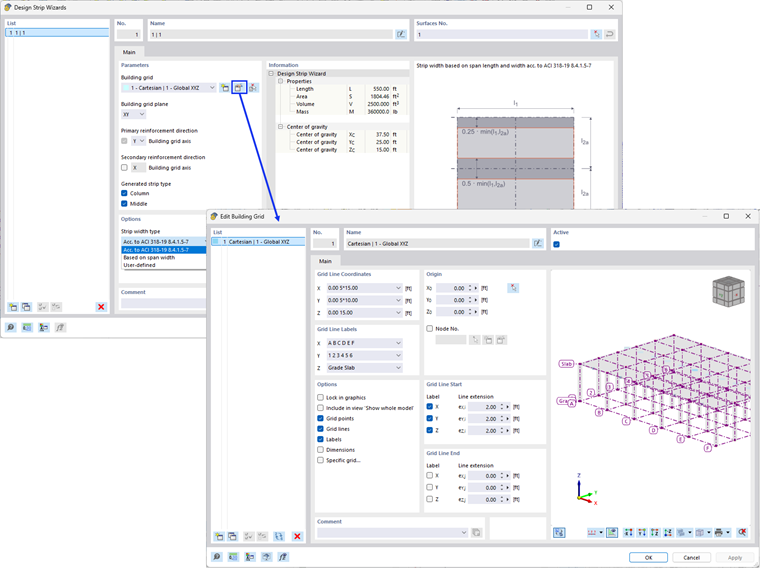

Em vez de criar manualmente tiras de design individuais, conforme mostrado acima, o Assistente de Tira de Design pode ser utilizado para gerá-las automaticamente. A Grade de Construção é usada para definir a localização das tiras de coluna. A localização real das colunas/suportes não é considerada. Apenas uma grade cartesiana é possível. No entanto, tiras de design podem ser geradas em diferentes planos de grade (XY, XZ, YZ) com base nas configurações. Isso permite que elas sejam criadas não apenas em lajes horizontais, mas também em paredes verticais. As tiras de design podem ser geradas em uma ou ambas as direções do plano de grade.
O tipo de tira gerado fornece a opção de gerar apenas tiras de Coluna (incluindo Borda) e/ou tiras de Meio.
Quatro diferentes tipos de largura de tira estão disponíveis:
• EC (baseado na largura do vão) • ACI 318-19 8.4.1.5-6 – A largura da tira de coluna de cada lado é determinada como 25% do comprimento ou largura do vão, o que for menor. • CSA A23.3:19 • Definido pelo usuário

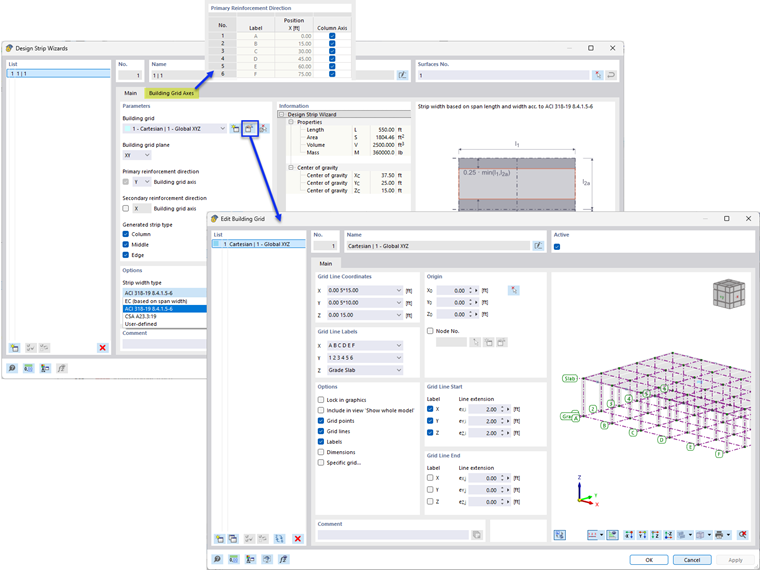

A aba 'Eixos da Grade de Construção' fornece a opção de negligenciar certa linha de coluna desmarcando a caixa de seleção do eixo da coluna.

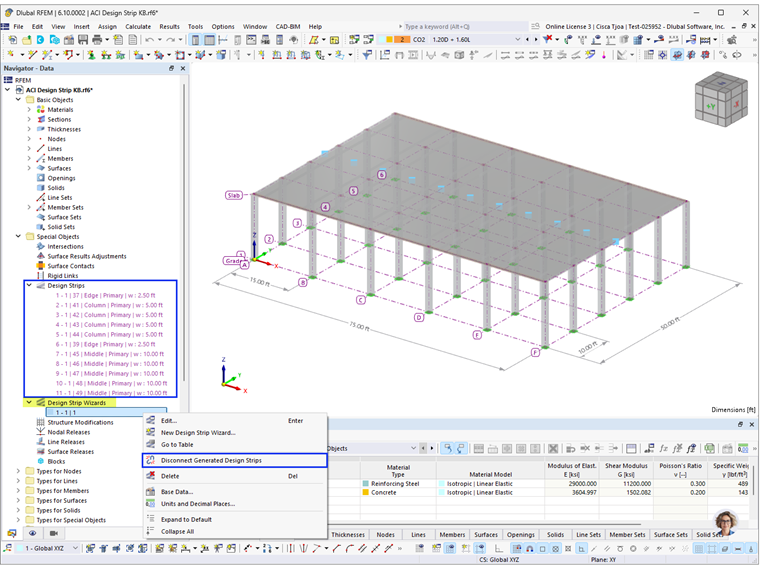

O Assistente de Tira de Design pode gerar automaticamente tiras de design para superfícies ortogonais básicas. Quando modificações são necessárias, tiras de design manuais podem ser criadas e adicionadas à superfície. Além disso, as tiras geradas podem ser desconectadas do assistente, permitindo ajustes ou exclusões conforme necessário.
Adicional de Design de Concreto

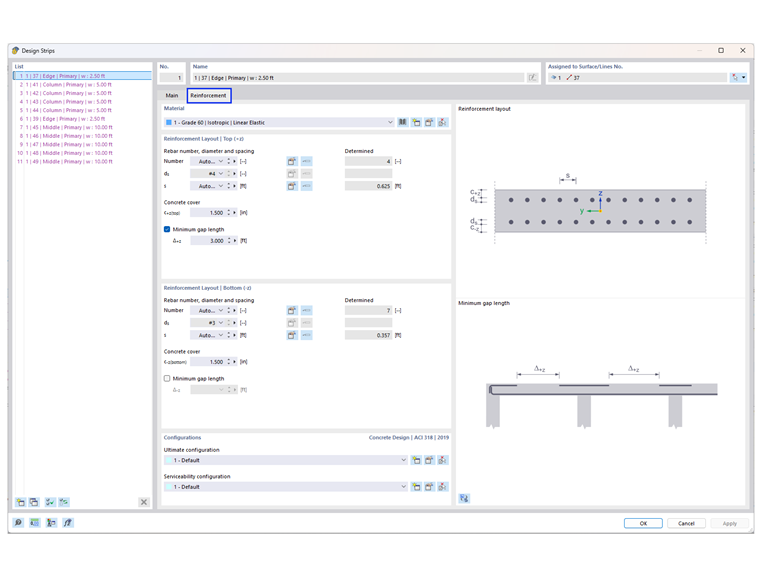

Com o adicional de Design de Concreto, o reforço longitudinal das tiras de design pode ser definido.
Por padrão, o número e o espaçamento dos reforços são configurados para serem calculados automaticamente e o comprimento mínimo da lacuna de 5,0 pés é definido na superfície superior. Reforço de corte não está disponível para tiras de design. Se estribos forem necessários, eles podem ser considerados com o Design de Cisalhamento por Punção no RFEM 6:

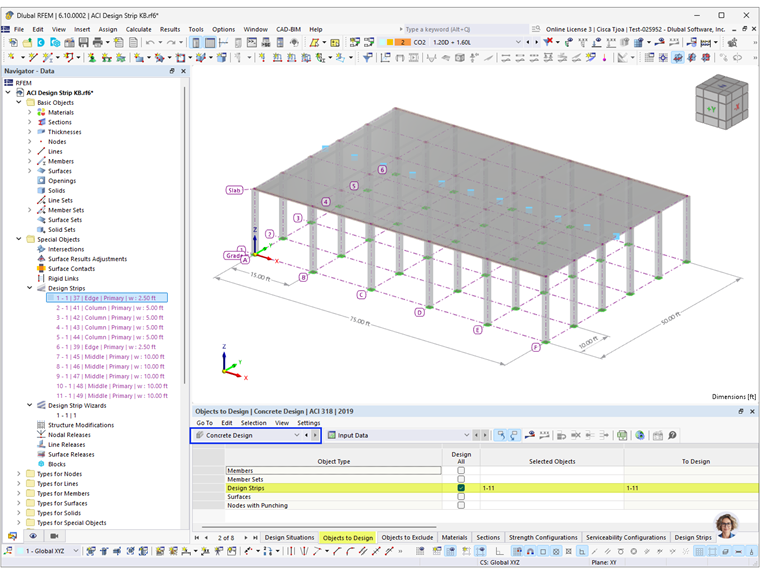

Na aba ‘Objetos para Design’, defina as tiras de design necessárias a serem projetadas.
Resultados do Design de Concreto
Razões de Design nas Tiras de Design
A resistência ao cisalhamento em uma direção sem reforço de cisalhamento é verificada para tiras de design de acordo com a Seção 22.5 do ACI no Check de Design SD0500. O check de resistência ao cisalhamento em duas direções está disponível com o design de cisalhamento por punção mencionado acima. Checks de design baseados no suporte de design e limites de deflexão não estão disponíveis para tiras de design. Os checks de design restantes são fornecidos e seguem um procedimento semelhante ao design de membros.
Reforço nas Tiras de Design
Assume-se que a ancoragem seja reta com um comprimento de 12,0 pol., de acordo com a Seção 25.4.2.1(b) do ACI 318. RFEM gera automaticamente "segmentos" ao longo do comprimento da tira com base no comprimento mínimo de lacuna definido, Δz e o reforço necessário, As,req. Os comprimentos das lacunas podem variar ao longo do comprimento.
Conclusão
O Método de Tira de Design no RFEM 6 oferece uma abordagem eficiente e simplificada para projetar lajes bidirecionais de acordo com o ACI 318-19. Com as Tiras de Design, a criação de vigas de resultado e a integração de forças internas são automatizadas. O Assistente de Tira de Design melhora ainda mais a produtividade ao automatizar a criação de tiras em superfícies ortogonais, permitindo ainda modificações manuais quando necessário. Com o adicional de Design de Concreto, os usuários podem definir e projetar o reforço longitudinal.
