Pas wskaźnikowy w RFEM 6
Pas wskaźnikowy to narzędzie skrótowe do automatycznego generowania leżącej poniżej belki wynikowej, która integruje siły wewnętrzne z płyty. Pas wskaźnikowy znajduje się w folderze „Obiekty specjalne”. Aby utworzyć nowy pas, należy zdefiniować typ pasa, kierunek zbrojenia i szerokość pasa oraz przypisać go do linii lub linii/powierzchni.
Typ pasa: • Słup jest wyśrodkowany na słupach i używany dla wewnętrznego obszaru płyty • Środek jest przeznaczony na pozostały obszar płyty pomiędzy pasami słupa i ograniczony pasami słupa i/lub pasami krawędziowymi • Krawędź jest używana wzdłuż linii granicznych powierzchni i jest ekscentrycznie osadzona w powierzchni z mimośrodowością członka
Moment skręcający, mxy, można uwzględnić, aktywując opcję „Dostosuj moment wewnętrzny My z powodu momentu skręcającego mxy”. Następnie metoda Wood-Armera jest wykorzystywana do rozdzielenia momentu skręcającego w ortogonalnych kierunkach dla projektowania.

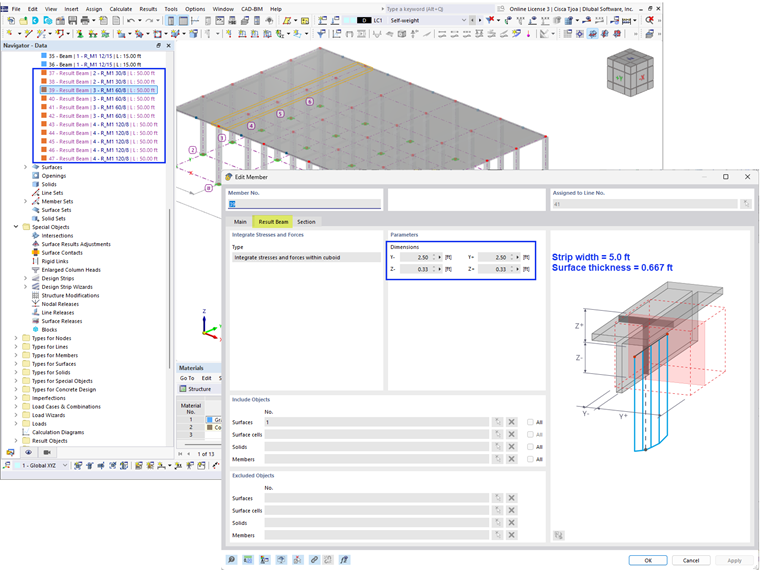

Wymiary przekroju belki wynikowej są oparte na szerokości pasa (wprowadzanej przez użytkownika) i grubości pasa (płyty).
Pasy wskaźnikowe mogą być tworzone jedynie na powierzchniach o jednolitej grubości. Zestawy członów są automatycznie tworzone dla każdego pasa wskaźnikowego i są użyteczne do grupowania wielu członów, które obejmują jeden kierunek jednej powierzchni.
Kreator Pasa Projektowego w RFEM 6

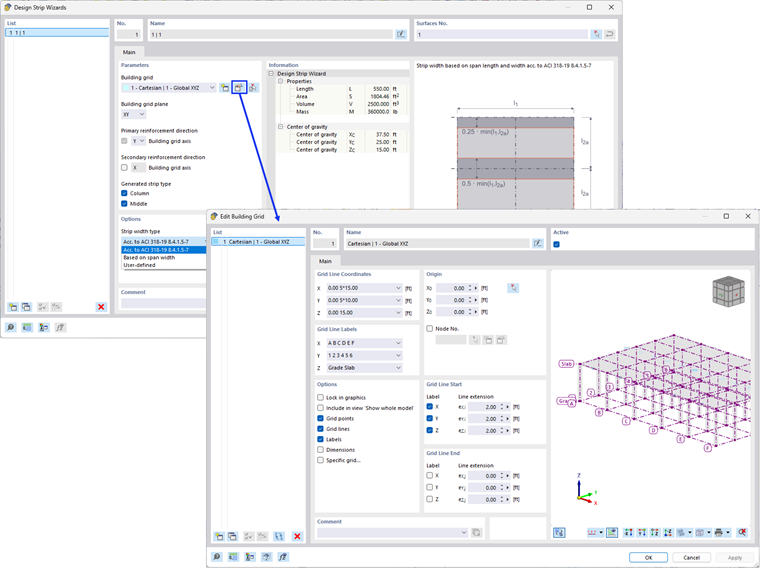

Zamiast ręcznego tworzenia poszczególnych pasów wskaźnikowych, jak pokazano powyżej, można wykorzystać Kreatora Pasa Projektowego do automatycznego generowania ich. Siatka budynku jest używana do definiowania położenia pasów słupa. Faktyczne położenie słupów/podparć nie jest brane pod uwagę. Możliwa jest jedynie siatka kartezjańska. Jednak pasy wskaźnikowe mogą być generowane na różnych płaszczyznach siatki (XY, XZ, YZ) w oparciu o ustawienia. Pozwala to na ich tworzenie nie tylko na poziomych płytach, ale także na pionowych ścianach. Pasy wskaźnikowe mogą być generowane w jednym lub obu kierunkach płaszczyzny siatki.
Generowany typ pasa zapewnia opcję generowania jedynie pasów Słupa (w tym Krawędzi) i/lub pasów Środka.
Dostępne są cztery różne typy szerokości pasów:
• EC (w oparciu o szerokość przęsła) • ACI 318-19 8.4.1.5-6 – Szerokość pasa słupa po każdej stronie jest określana jako 25% długości lub szerokości przęsła, w zależności od tego, która jest mniejsza. • CSA A23.3:19 • Zdefiniowane przez użytkownika
Karta 'Osi siatki budynku' umożliwia pominięcie określonej linii słupa przez odznaczenie pola wyboru osi słupa.

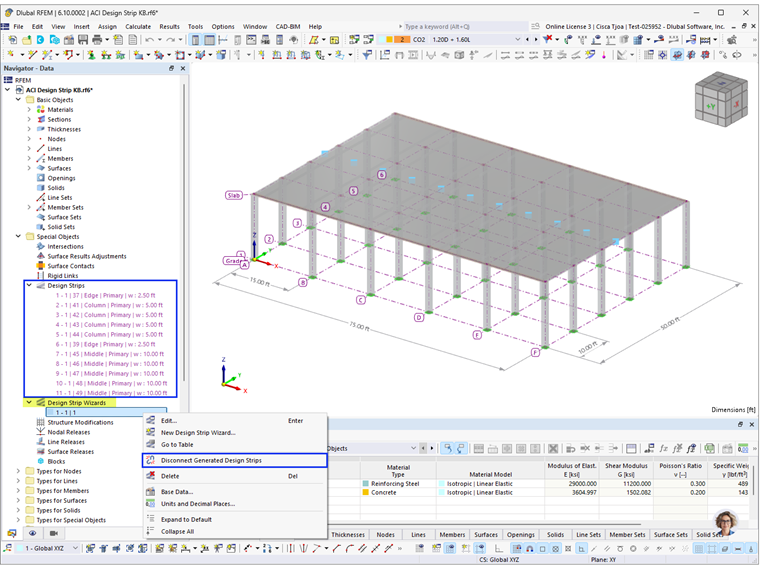

Kreator Pasa Projektowego może automatycznie generować pasy projektowe dla podstawowych ortogonalnych powierzchni. Kiedy wymagana jest modyfikacja, ręczne pasy projektowe mogą być tworzone i dodawane do powierzchni. Dodatkowo, wygenerowane pasy mogą być odłączane od kreatora, co pozwala na ich dostosowanie lub usunięcie w razie potrzeby.
Dodatek Projektowania Betonu
Dzięki dodatkowi Projektowania Betonu można zdefiniować zbrojenie podłużne pasów projektowych.
Domyślnie liczba i rozstaw zbrojenia są ustawione do automatycznego obliczania, a minimalna długość luki wynosi 5,0 ft na powierzchni górnej. Zbrojenie na ścinanie nie jest dostępne dla pasów projektowych. Jeśli wymagane jest strzemiono, można je uwzględnić w Projektowaniu Ścinania Nakłuwanego w RFEM 6:

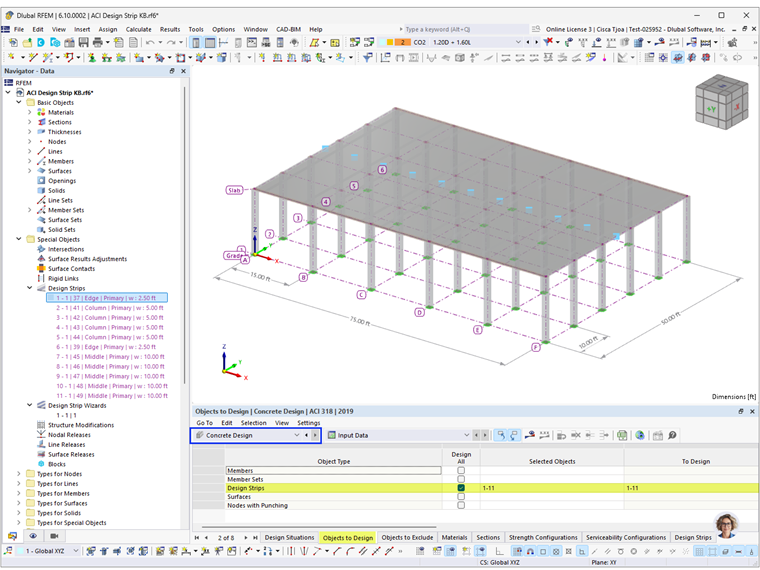

Pod kartą 'Obiekty do zaprojektowania' określ wymagane pasy projektowe do zaprojektowania.
Wyniki Projektowania Betonu

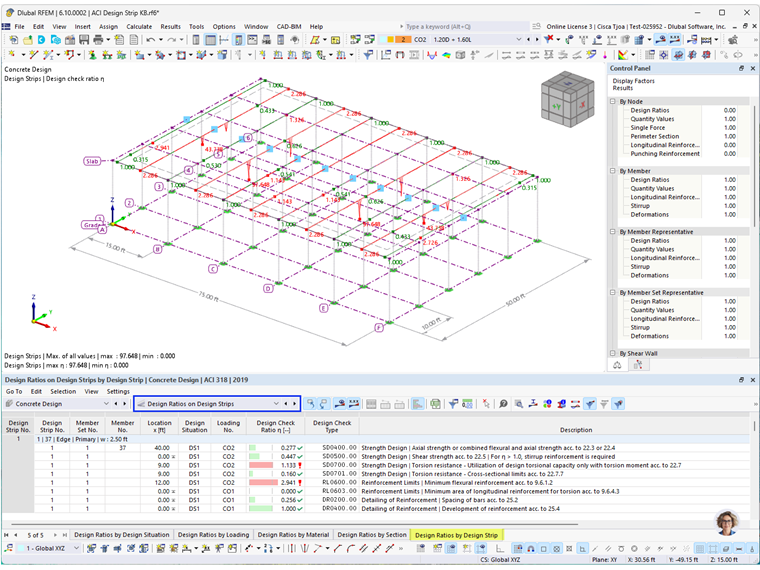

Wskaźniki projektowe na pasach projektowych
Jednokierunkowa wytrzymałość na ścinanie bez zbrojenia na ścinanie jest sprawdzana dla pasów projektowych zgodnie z sekcją 22.5 ACI w Sprawdzaniu Projektu SD0500. Dwukierunkowa kontrola wytrzymałości na ścinanie jest dostępna z projektem ścinania nakłuwanego, jak podano powyżej. Kontrole projektowe oparte na podparciu projektowym i ograniczeniach ugięcia nie są dostępne dla pasów projektowych. Pozostałe kontrole projektowe są zapewnione i postępują według podobnej procedury jak projektowanie członka.

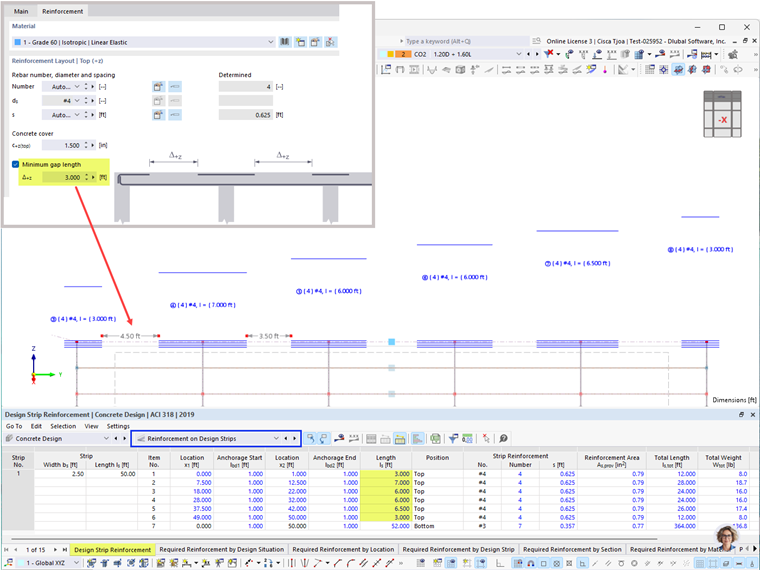

Zbrojenie na pasach projektowych
Zakłada się, że zakotwienia są proste z długością 12,0 in, zgodnie z sekcją 25.4.2.1(b) ACI 318. RFEM automatycznie generuje "segmenty" wzdłuż długości pasa na podstawie określonej minimalnej długości luki, Δz i wymaganego zbrojenia, As,req. Długości luk mogą się różnić wzdłuż długości.
Podsumowanie
Metoda Pasa Wskaźnikowego w RFEM 6 oferuje efektywne i uproszczone podejście do projektowania płyt dwukierunkowych zgodnie z ACI 318-19. Dzięki Pasom Projektowym tworzenie belek wynikowych i integracja sił wewnętrznych są zautomatyzowane. Kreator Pasa Projektowego dodatkowo zwiększa produktywność poprzez automatyzację tworzenia pasów na powierzchniach ortogonalnych, a jednocześnie pozwala na ręczne modyfikacje, gdy jest to konieczne. Z dodatkiem Projektowania Betonu użytkownicy mogą definiować i projektować zbrojenie podłużne.
