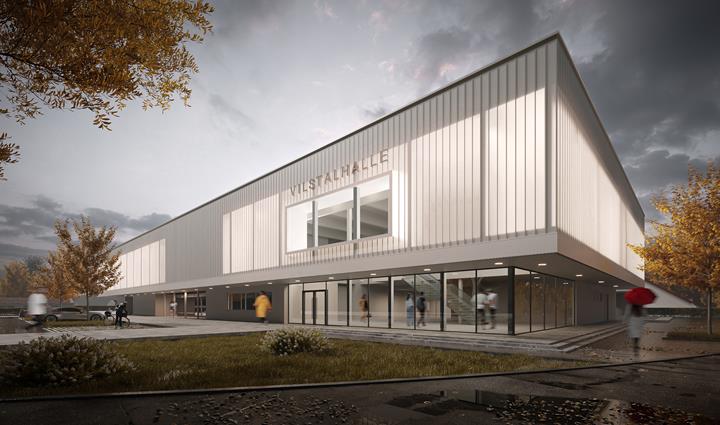

Vilstalhalle ve Vilsbiburgu, Německo

Vilstalhalle ve Vilsbiburgu, postavená v roce 1978, prochází kompletní rekonstrukcí. Jedná se o výměnu střešního pláště, přístavbu dalších podlaží a modernizaci větracích systémů a elektroinstalací. Zlepšena byla také tepelná obálka budovy pro zvýšení energetické účinnosti.
Nástavba haly Vilstalhalle ve Vilsbiburgu | Dřevěná konstrukce | Ocelová konstrukce | Ocelový nosník
86x
Rekonstrukce a nástavba sportovní budovy

Třípodlažní budova má délku asi 45 m a šířku 35 m. V suterénu se nachází kuželna, šatny, tělocvična a technické zázemí budovy. V prvním nadzemním podlaží byly zřízeny sportovní hala, šatny a restaurace, v horním podlaží jsou pak umístěny tribuny.

Stávající sedlovou střechu tvoří rovnoběžné vazníky z lepeného lamelového dřeva s výškou okapu 100 cm a výškou hřebene 200 cm. V oblasti dvou dělicích závěsů jsou uspořádány jako dvojité vazníky s průřezem o 22 cm menším. Na rozdíl od údajů ve statických výpočtech z roku 1978 mají standardní vazníky šířku 18 cm místo 20 cm. Dvojité vazníky mají projektovanou šířku 16 cm. V každém druhém poli mezi vazníky jsou umístěny světlíkové pásy.

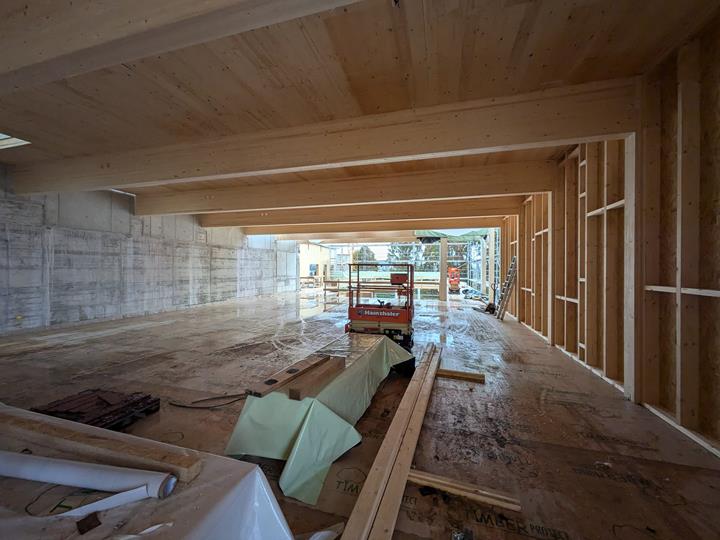

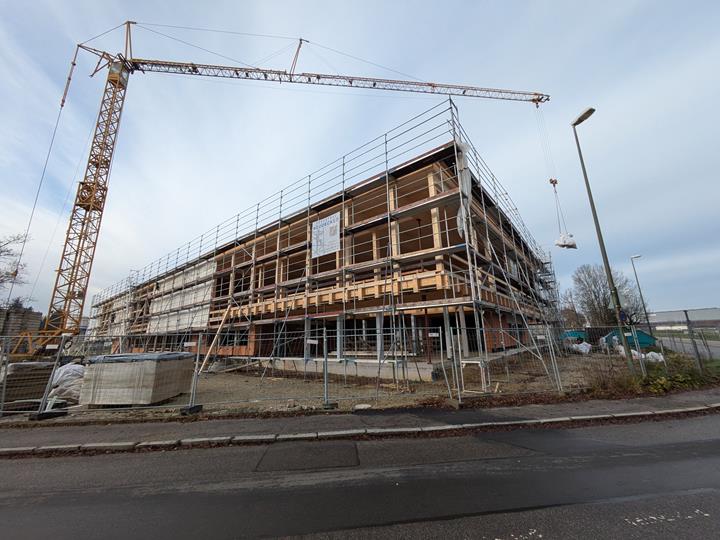

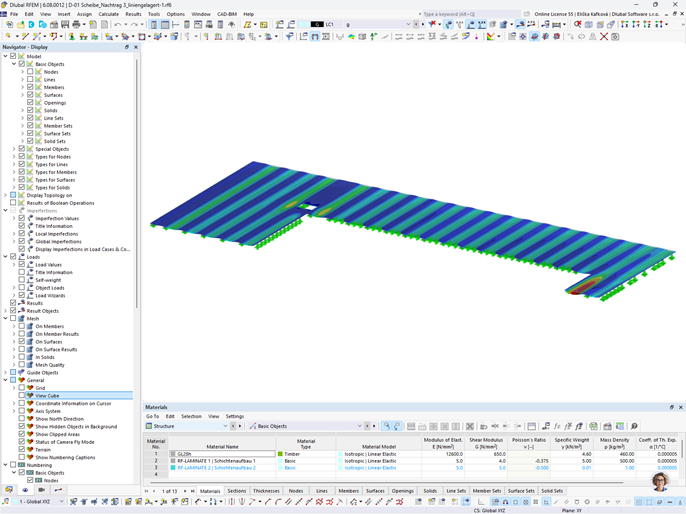

V rámci rekonstrukce se nad přízemím přistavily další podlaží, přičemž v 1. nadzemním podlaží se umístí další tělocvičny a posilovny a také sanitární buňky. Naopak stávající byty v hospodářské a správcovské části budou zbourány. Rozebrána bude také nosná konstrukce v oblasti restaurace a budoucího foyer.

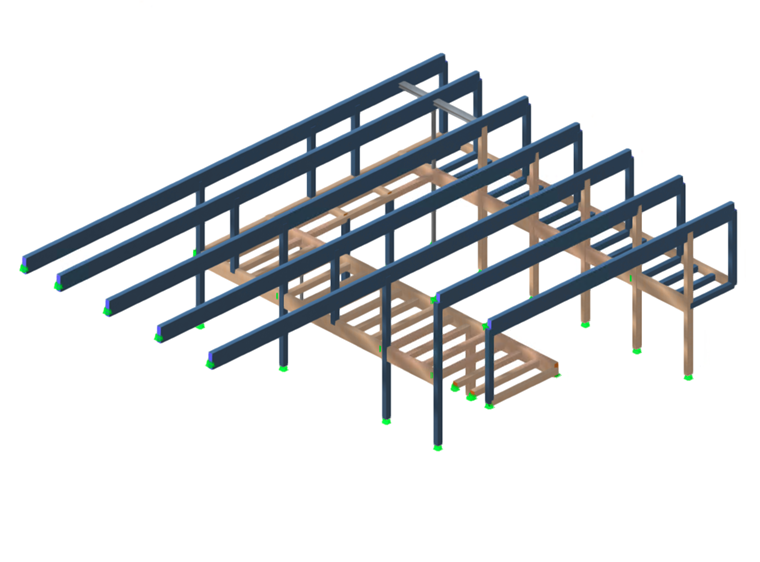

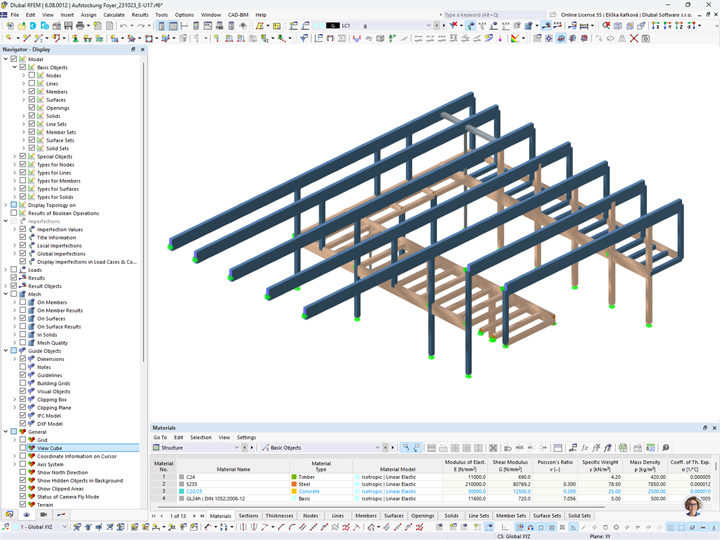

Statické posouzení přistavěných podlaží provedla společnost BBI INGENIEURE GMBH, zákazník společnosti Dlubal. Uplatnil se přitom program pro statické výpočty RFEM.

Místo Vilsbiburg Vilstalhalle
Brückenstraße 15 1/2
84137 Vilsbiburg
Německo
Investor
Město Vilsbiburg
Architektonický návrh
Arc Architekten Partnerschaft mbB
Posouzení konstrukce
BBI INGENIEURE GMBH

Specifikace projektu

Údaje o modelu

Počet uzlů 141
Počet linií 194
Počet prutů 194
Počet zatěžovacích stavů 5
Počet kombinací zatížení 31
Počet kombinací výsledků 3
Celková hmotnost 23,911 t
Rozměry (metrické) 17,163 x 24,112 x 7,012 m
Rozměry (imperiální) 56.31 x 79.11 x 23.01 feet
Verze programu 5.34.01
