Le bâtiment de trois étages mesure environ 45 m de long et 35 m de large. Le sous-sol comprend un bowling, des vestiaires, un gymnase et les locaux techniques. Le rez-de-chaussée est composé de l’espace praticable du gymnase, de vestiaires et d’un restaurant, tandis que les tribunes sont situées au premier étage.
La toiture à deux versants existante est formée de poutres en lamellé-collé parallèles d’une hauteur de 100 cm et d’une hauteur de faîtage de 200 cm. Les deux voiles de séparation sont disposés sous forme de doubles treillis avec une section inférieure de 22 cm. Contrairement aux informations données dans les calculs de structure de 1978, les treillis standards ont une largeur de 18 cm au lieu de 20 cm. La largeur prévue des doubles treillis est de 16 cm. Des bandes de puits de lumière sont disposées toutes les deux travées entre les poutres en treillis.

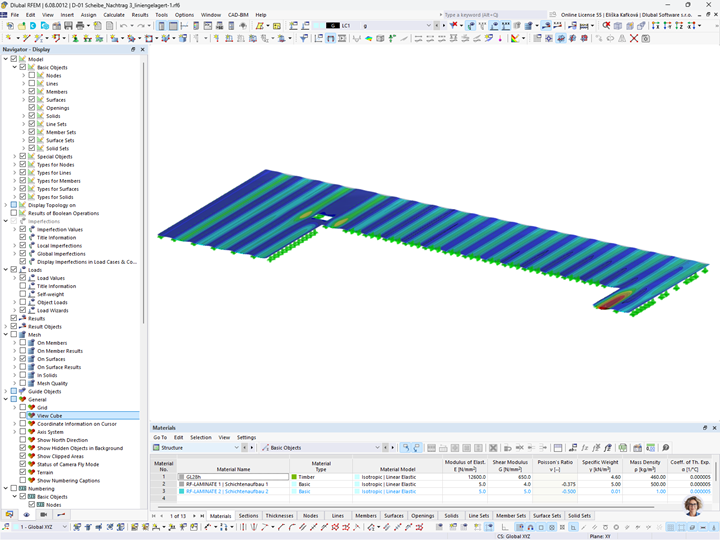

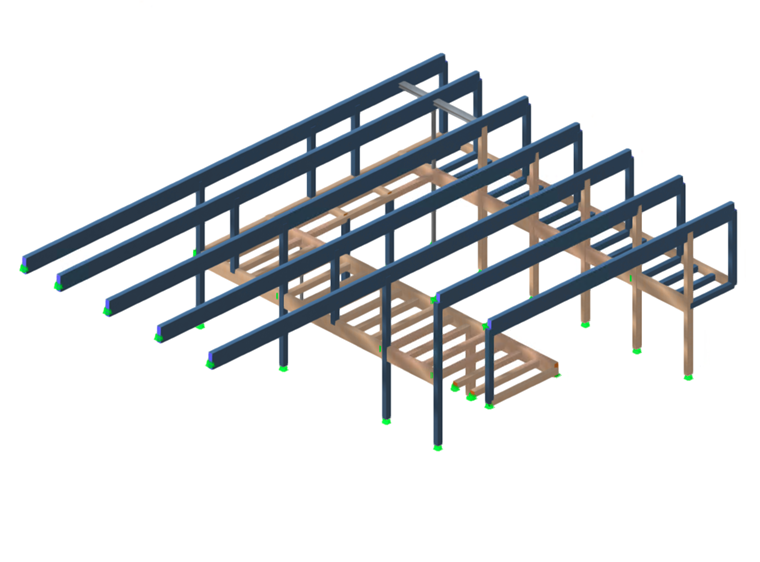

Dans le cadre de la rénovation, un étage sera ajouté au-dessus du 1e étage afin de créer des gymnases et salles de bain supplémentaires au deuxième étage. Le logement existant du concierge sera alors démoli. Les structures porteuses de la zone du restaurant et du futur foyer seront également démontées.

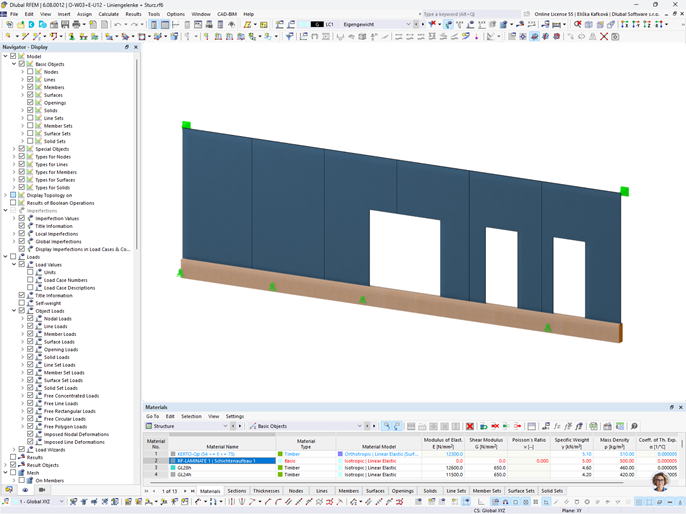

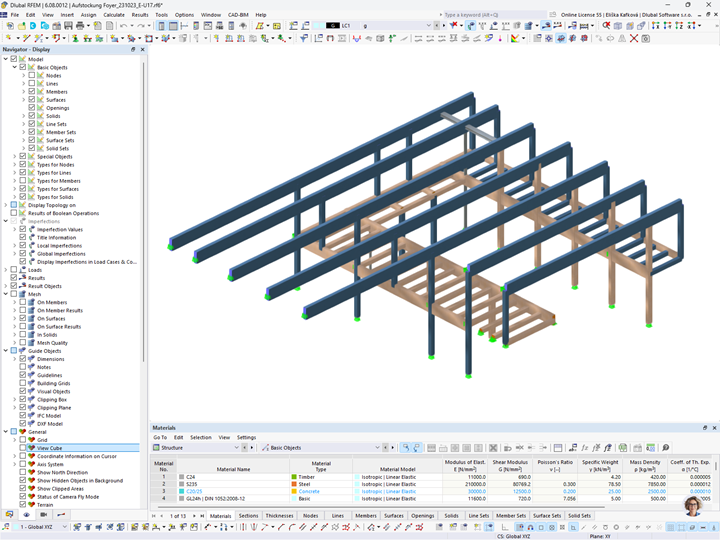

Le calcul de la structure du nouvel étage a été effectué par le client de Dlubal Software BBI INGENIEURE GMBH. Cette opération a été réalisée à l’aide du logiciel de calcul de structure RFEM.
| Position | Vilsbiburg Vilstalhalle Brückenstraße 15 1/2 84137 Vilsbiburg Allemagne |
| Maître d’ouvrage | Municipalité de Vilsbiburg |
| Architectes | Arc Architekten Partnerschaft mbB |
| Ingénierie des structures | BBI INGENIEURE GMBH |
