Trzypiętrowy budynek ma długość około 45 m i szerokość około 35 m. W podziemiach budynku znajduje się kręgielnia, szatnie, siłownia oraz pomieszczenia obsługi technicznej. Na pierwszym piętrze znajduje się sala gimnastyczna, szatnie i restauracja, a na piętrze znajdują się trybuny.
Istniejący dach dwuspadowy tworzą równoległe kratownice z drewna klejonego warstwowo o wysokości okapu 100 cm i kalenicy 200 cm. W obszarach między dwiema ścianami działowymi są one rozmieszczone w postaci podwójnych kratownic, a ich przekrój jest mniejszy niż 22 cm. W przeciwieństwie do informacji zawartych w obliczeniach konstrukcyjnych z roku 1978, standardowe kratownice mają szerokość 18 cm zamiast 20 cm. Planowana szerokość podwójnych kratownic wynosi 16 cm. Świetliki kopułkowe znajdują się w co drugim przęśle między belkami.

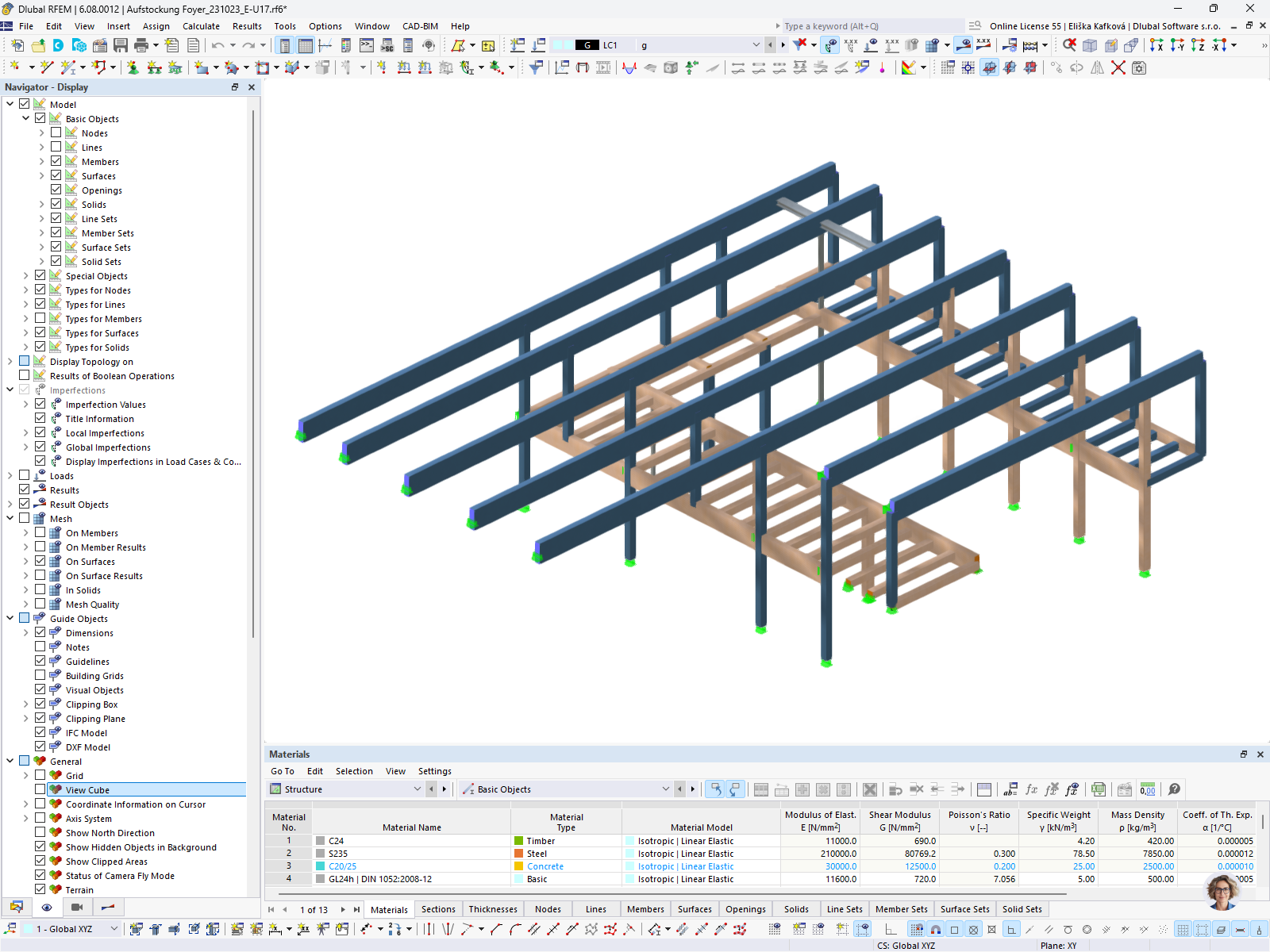

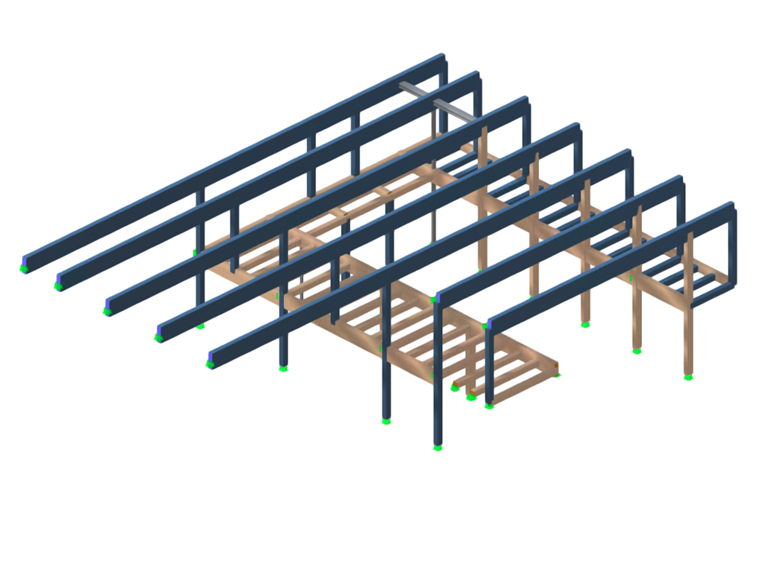

Remont będzie obejmował rozbudowę pierwszego piętro, gdzie powstaną dodatkowe sale gimnastyczne i siłownie oraz pomieszczenie mokre na drugim piętrze. Istniejące lokale mieszkalne w części restauracyjnej i pomieszczenia obsługi budynku zostaną rozebrane. Rozebrana zostanie również konstrukcja nośna w rejonie restauracji oraz przyszłego foyer.

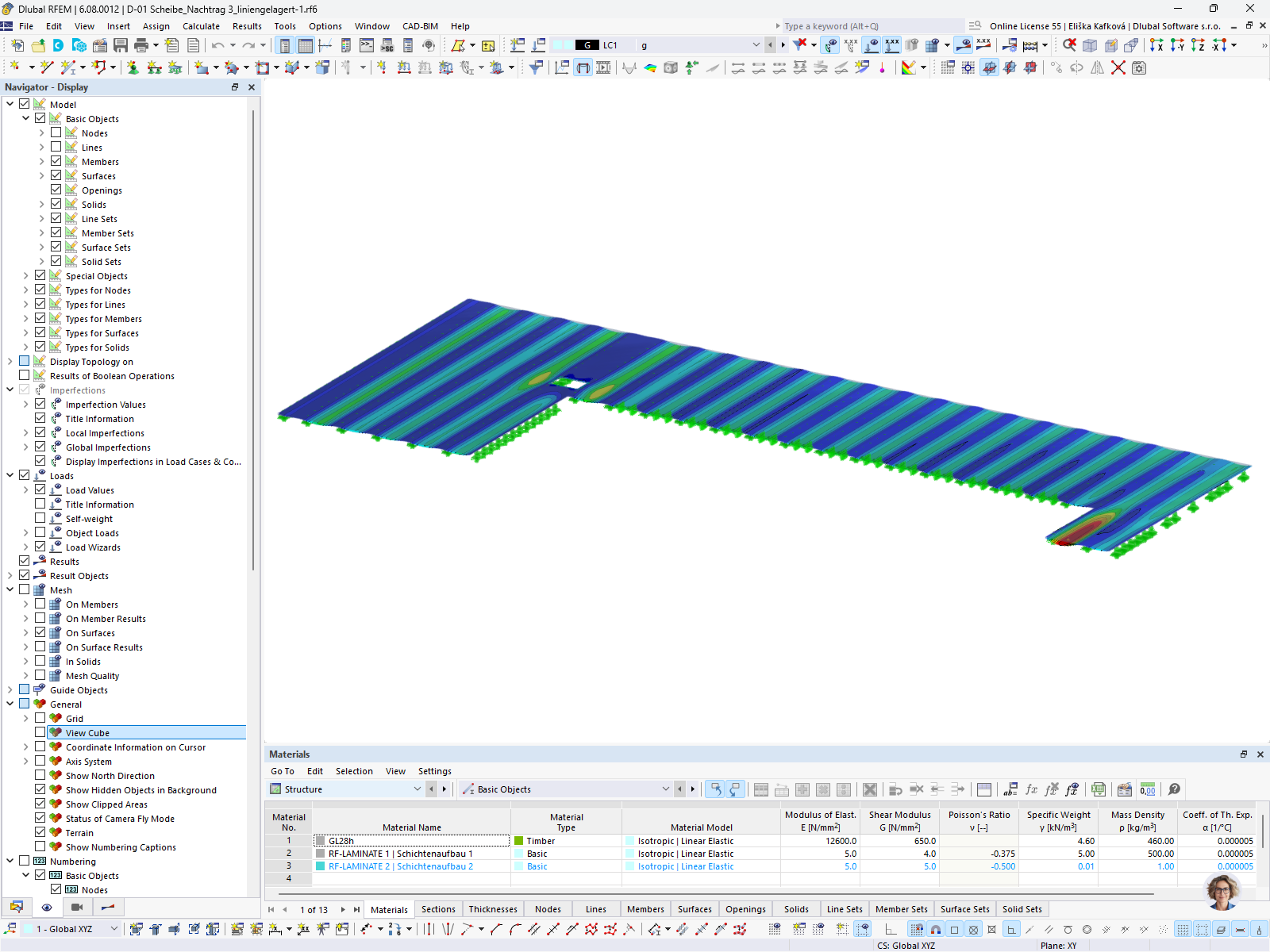

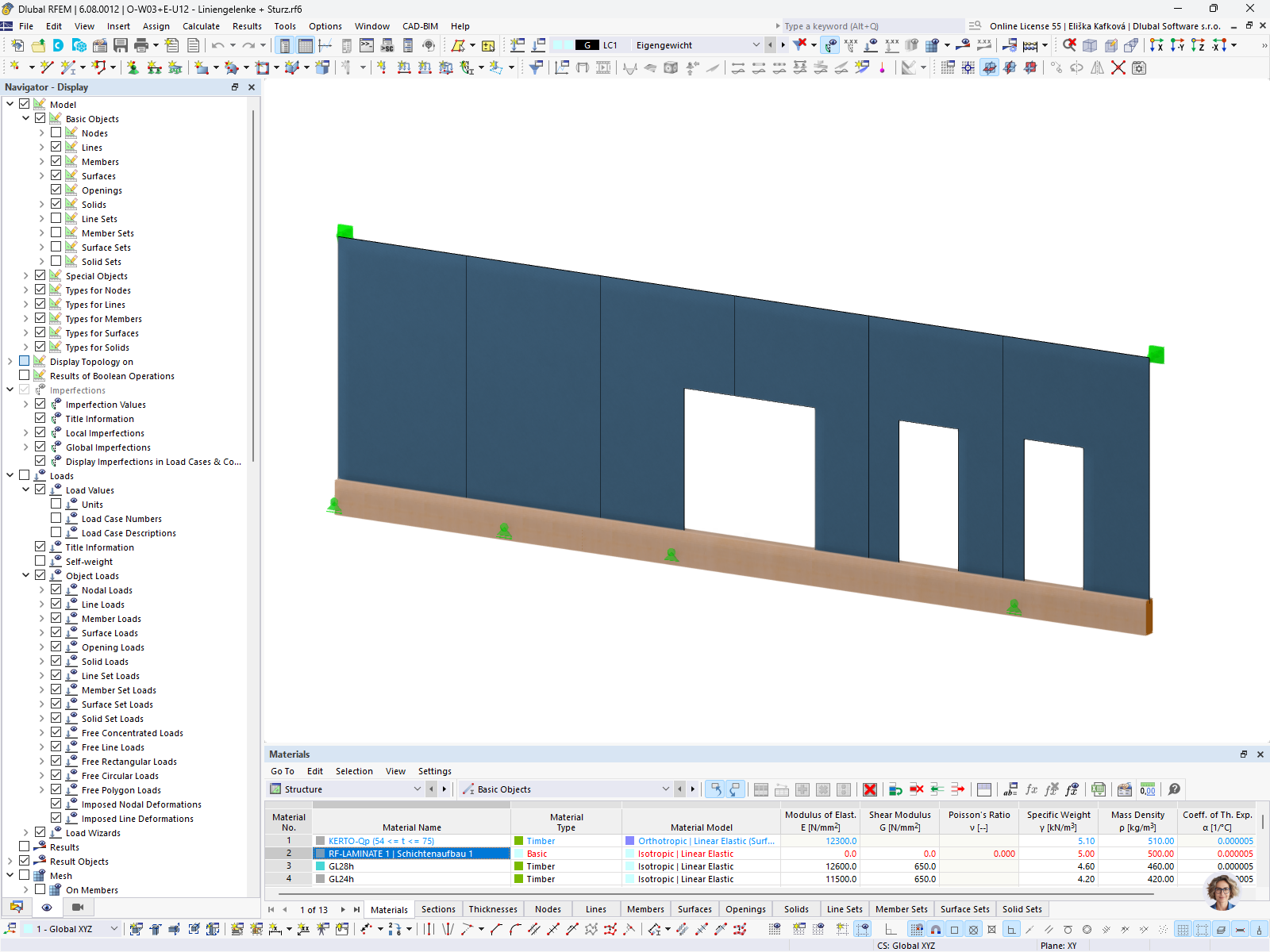

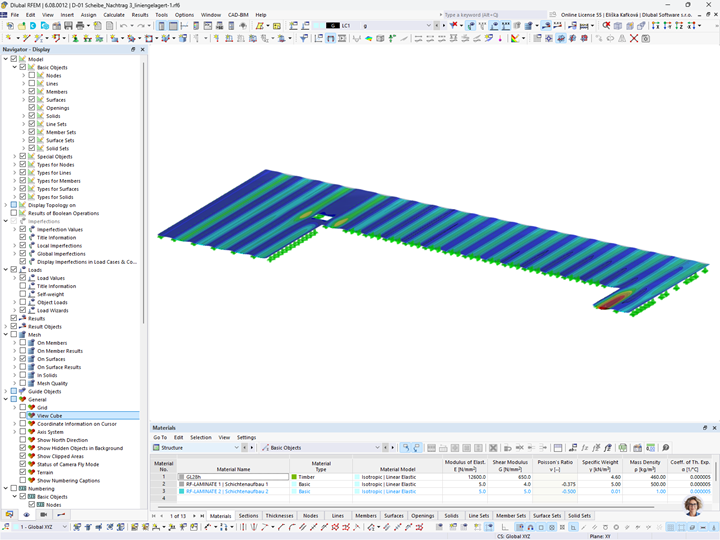

Projekt konstrukcyjny dodatkowej kondygnacji wykonał klient firmy Dlubal, BBI INGENIEURE GMBH. W tym celu wykorzystano program do analizy statyczno-wytrzymałościowej RFEM.
| Miejsce | Vilsbiburg Vilstalhalle Brückenstraße 15 1/2 84137 Vilsbiburg, Niemcy Niemcy |
| Inwestor | Miasto Vilsbiburg |
| Architekci | Arc Architects Partnership mbB |
| Obliczenia konstrukcyjne | BBI ENGINEERING GMBH |
