O edifício de três andares tem cerca de 45 metros de comprimento e cerca de 35 metros de largura. O piso da cave alberga uma pista de rolamento, balneários, um ginásio e serviços de edifício. O rés do chão inclui o pavilhão, os balneários e o restaurante, enquanto o piso superior inclui as tribunas portáteis.
A cobertura de duas águas existente é formada por treliças paralelas de madeira laminada colada com uma altura de beirado de 100 cm e uma altura de cumeeira 20 cm. Na zona das duas cortinas de separação, estão dispostas como vigas treliçadas duplas com uma secção inferior em 20 cm. Ao contrário das informações nos cálculos estruturais de 1978, as vigas treliçadas padrão têm uma largura de 20 cm em vez de 20 cm. As vigas treliçadas duplas têm uma largura planeada de 15 cm. A intervalos de intervalos de tempo entre as vigas treliçadas foram colocadas entre as treliças.

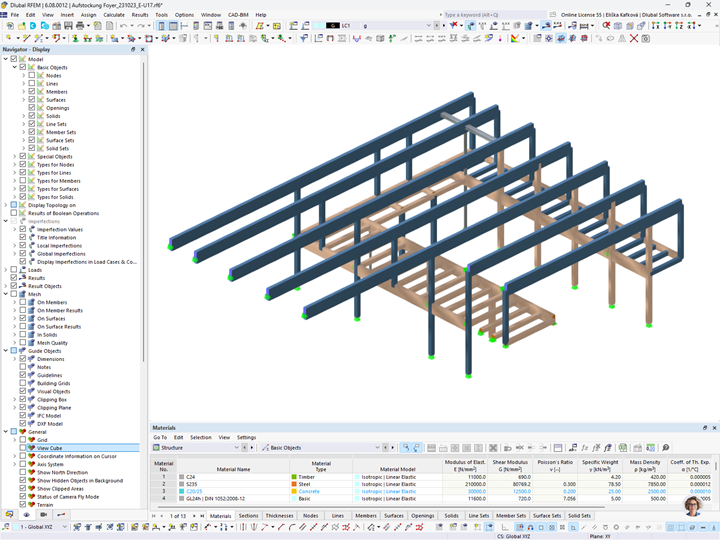

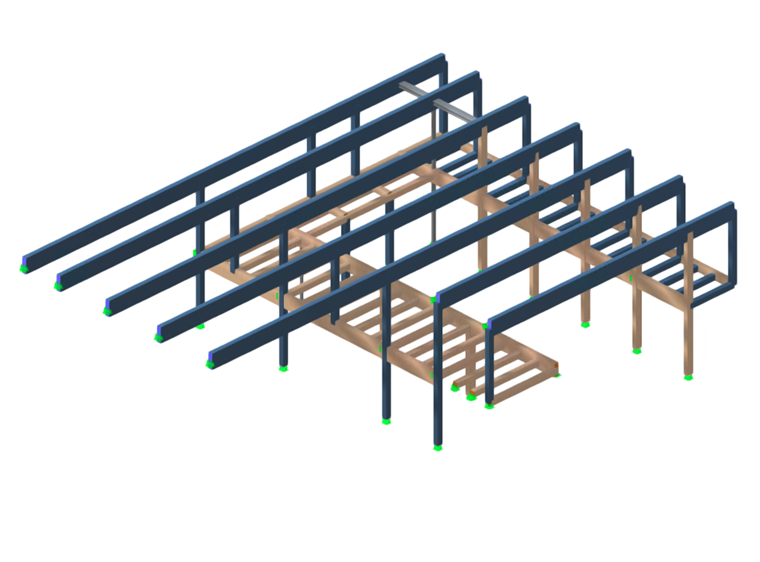

No âmbito da renovação, será adicionado um anexo por cima do primeiro piso para criar um pavilhão e sala de peso adicional, bem como uma zona húmida no segundo piso. Os apartamentos existentes nas zonas do restaurante e da portaria serão demolidos. Além disso, a estrutura de apoio à volta do restaurante e do futuro foyer também será desmontada.

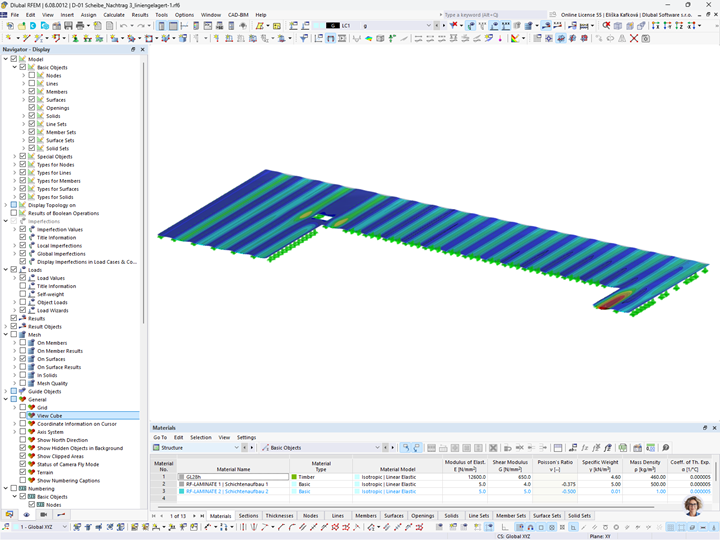

O planeamento estrutural para o piso adicional foi efetuado pelo cliente da Dlubal BBI INGENIEURE GMBH. Para tal, foi utilizado o programa de cálculo estrutural RFEM.
| Local | Vilsbiburg, Alemanha, é o pavilhão Vilstial Brückenstraße 15 1/2 84137 Vilsbiburg, Alemanha Alemanha |
| Cliente | cidade de Vilsbiburg, Alemanha |
| Arquitetos | Parceria de arquitetos mbB |
| Análise estrutural | BBI ENGINEERING GMBH |
