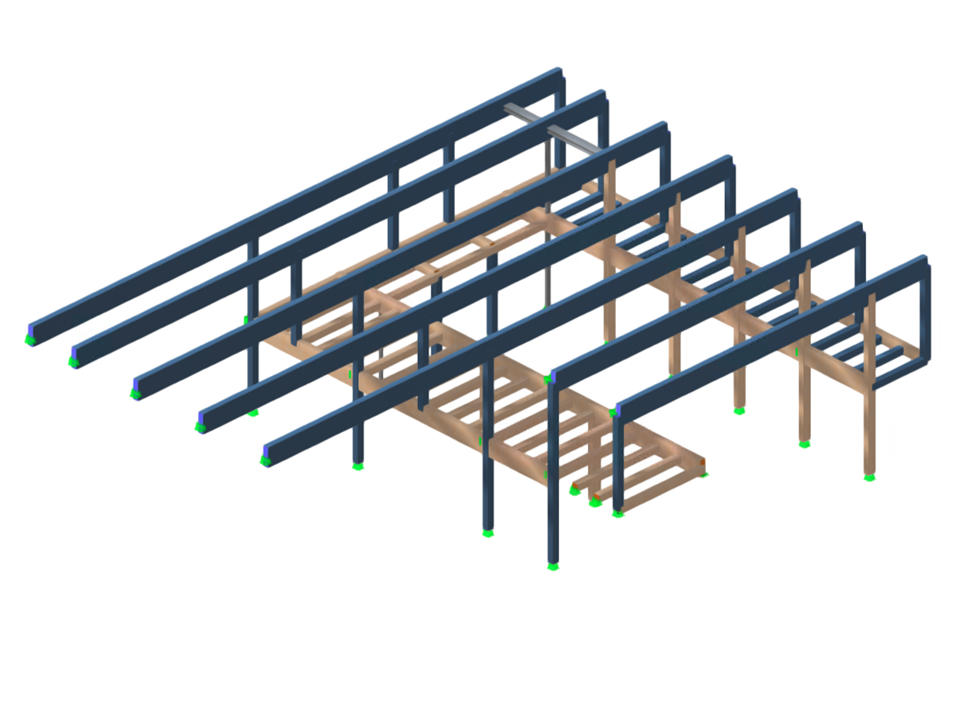

O edifício de três pisos com 45 m de comprimento e 35 m de largura será renovado e ampliado. A estrutura existente em vigas de madeira laminada colada foi ajustada para criar salas de ginásio e fitness adicionais no primeiro andar. O projeto estrutural da ampliação foi realizado por BBI INGENIEURE GMBH no RFEM.
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Renovação e extensão de edifício desportivo
Não é possível fazer download
Projeto de cliente/só para visualização
| Número de nós | 141 |
| Número de linhas | 194 |
| Número de barras | 194 |
| Número de casos de carga | 5 |
| Número de combinações de cargas | 31 |
| Número de combinações de resultados | 3 |
| Peso total | 23,911 t |
| Dimensões (métricas) | 17,163 x 24,112 x 7,012 m |
| Dimensões (imperial) | 56.31 x 79.11 x 23.01 feet |
| Versão do programa | 5.34.01 |
..png?mw=320&hash=bd2e7071b02d74aef6228d22c4b83867d2d7e1a5)
Base de dados de conhecimento
Duração: 00:00:50 min
Base de dados de conhecimento
Duração: 00:00:22 min
Duração: 00:00:32 min
Duração: 01:03:19 min
Duração: 01:01:54 min
Duração: 01:04:50 min
Duração: 00:51:02 min
Generalidades
Duração: 00:01:06 min
Duração: 00:36:44 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=5e0bf8d59d91aaa767fa193a08a18d93cb2175d5)

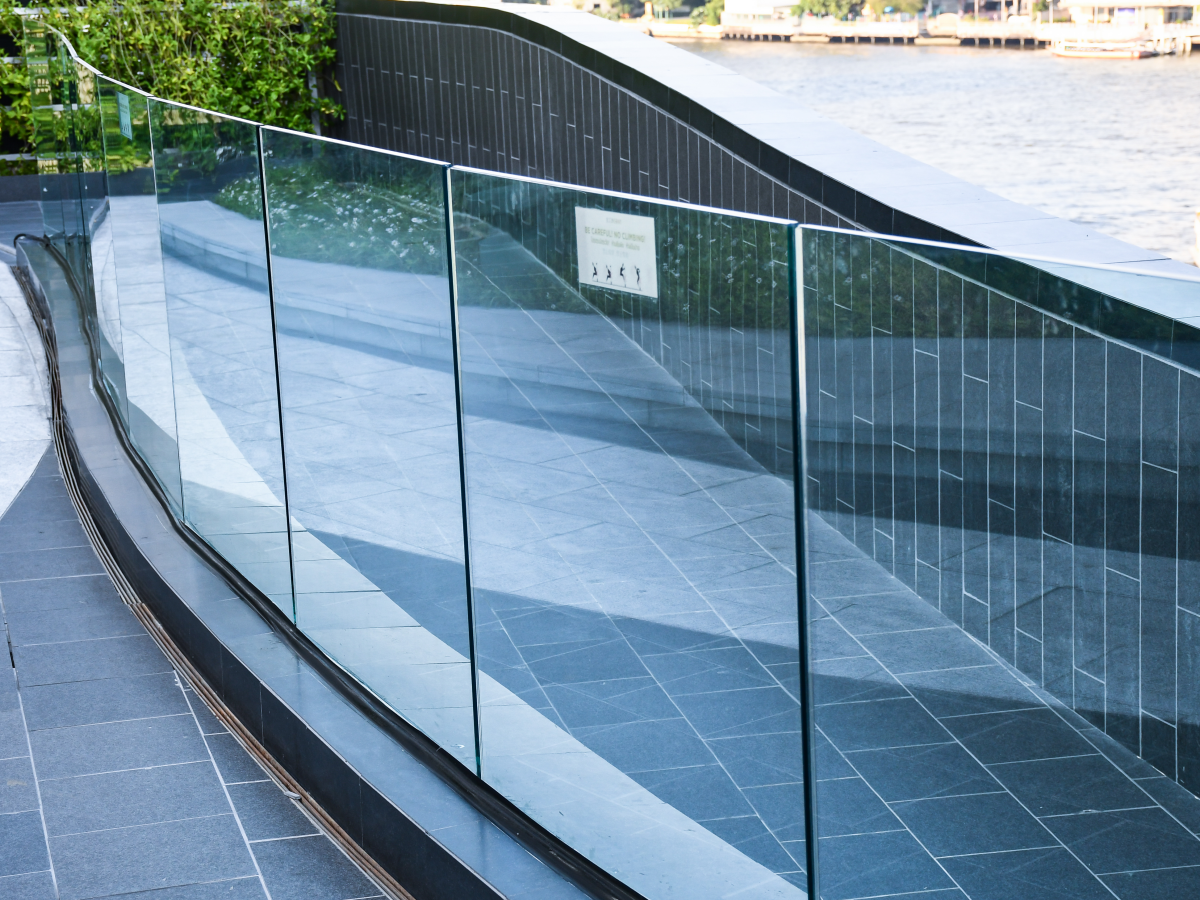

Os requisitos arquitetónicos para corrimãos continuam a ser muito exigentes e geralmente implicam um elevado grau de transparência. Os corrimãos de vidro, sem nenhuma outra estrutura de pórtico visível, representam uma possibilidade de implementação.
Devido às propriedades especiais do vidro, é necessário prestar atenção especial aos pontos de detalhe durante a modelação num modelo de EF. O vidro tem uma resistência à compressão muito elevada e é portanto geralmente dimensionado apenas para as suas tensões à tração. Uma desvantagem particular do material é a sua fragilidade. In der Berechnung auftretende Spannungsspitzen dürfen daher nicht ohne Weiteres vernachlässigt werden.

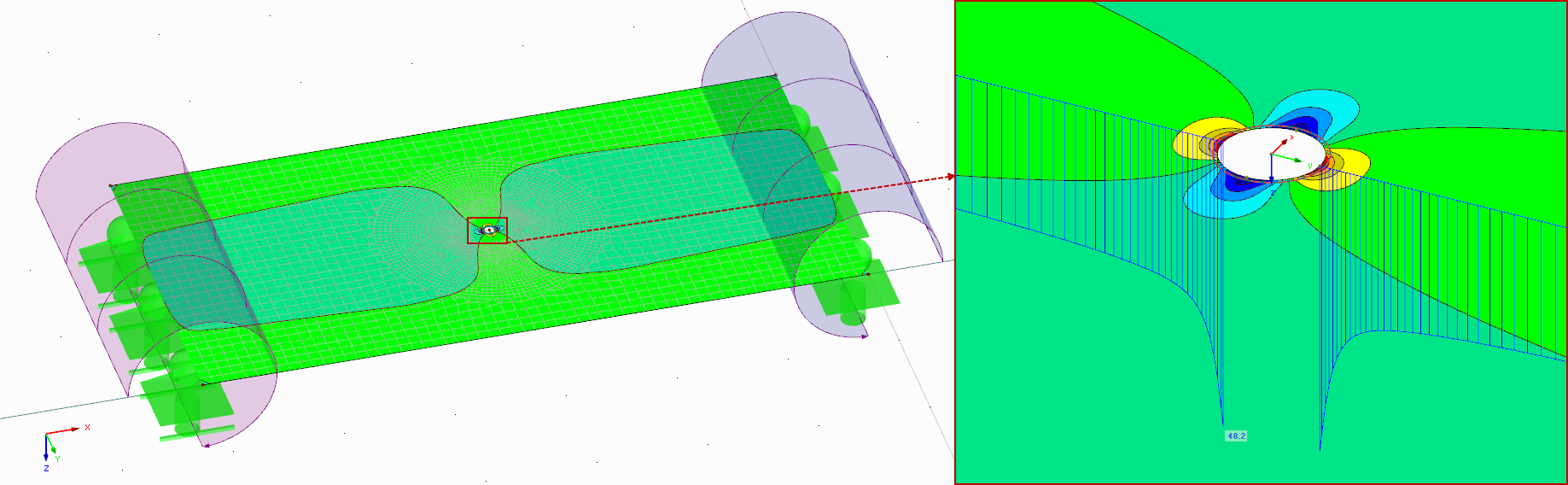

Conforme mencionado na parte 1, de acordo com a norma atual DIN 18008-3 , é permitido nas construções de vidro representar apoios pontuais para componentes de vidro através do MEF de forma a dimensionar o estado limite último adequado. As regras estão descritas no Anexo B da norma [1].
Para o dimensionamento de vidro isolante vertical, é necessário atribuir cargas diferentes às camadas individuais de todo o vidro. Isso ocorre, por exemplo, com ações simultâneas de cargas de vento e proteção contra quedas.
No caso do cálculo global, a rigidez calculada com base na composição e na geometria do vidro selecionados é atribuída a cada superfície. De seguida, o cálculo prossegue com utilização da teoria dos laminados. O utilizador pode escolher se quer considerar o acoplamento de corte das camadas ou não.

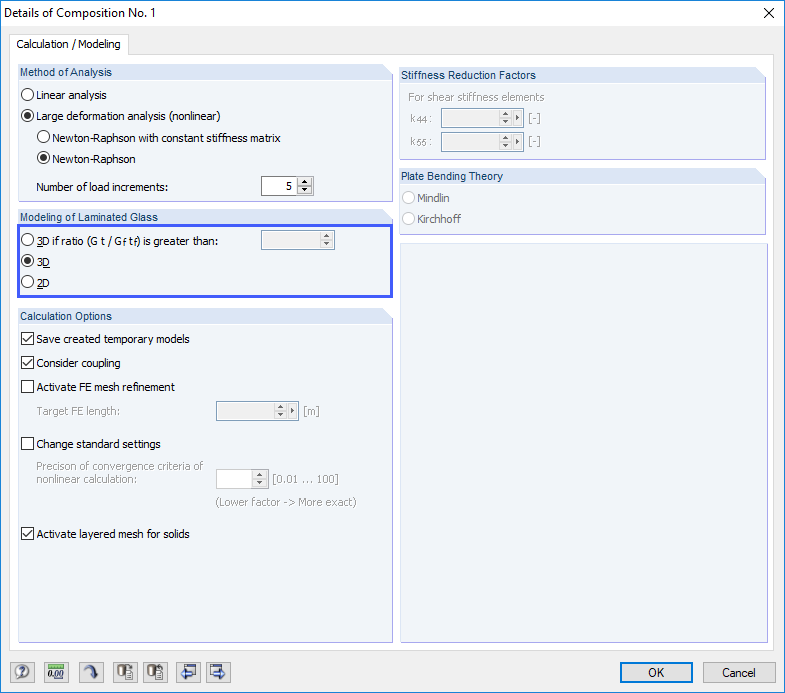

Selecionando o cálculo local, pode optar-se por um modelo 2D ou 3D. O cálculo bidimensional significa que a camada individual ou o vidro laminado são modelados como uma superfície, cuja espessura é calculada com base na estrutura e na geometria do vidro selecionadas (utilizando a teoria das placas). Da mesma maneira como para o cálculo global, pode ser considerado um acoplamento de corte das camadas, ou não.
Durante o cálculo 3D são utilizados sólidos no modelo que substituem todas as composições de camadas. Desta forma, os resultados são mais precisos, mas o cálculo pode necessitar de mais tempo.
O vidro isolante só pode ser modelado com um cálculo local. A camada de gás é sempre modelada como um elemento sólido, sendo, por isso, necessário dimensionar as partes de vidro isolante individuais de forma independente da estrutura envolvente. Para o cálculo e a análise de terceira ordem, é considerada a lei do gás ideal (equação térmica do estado dos gases ideais).

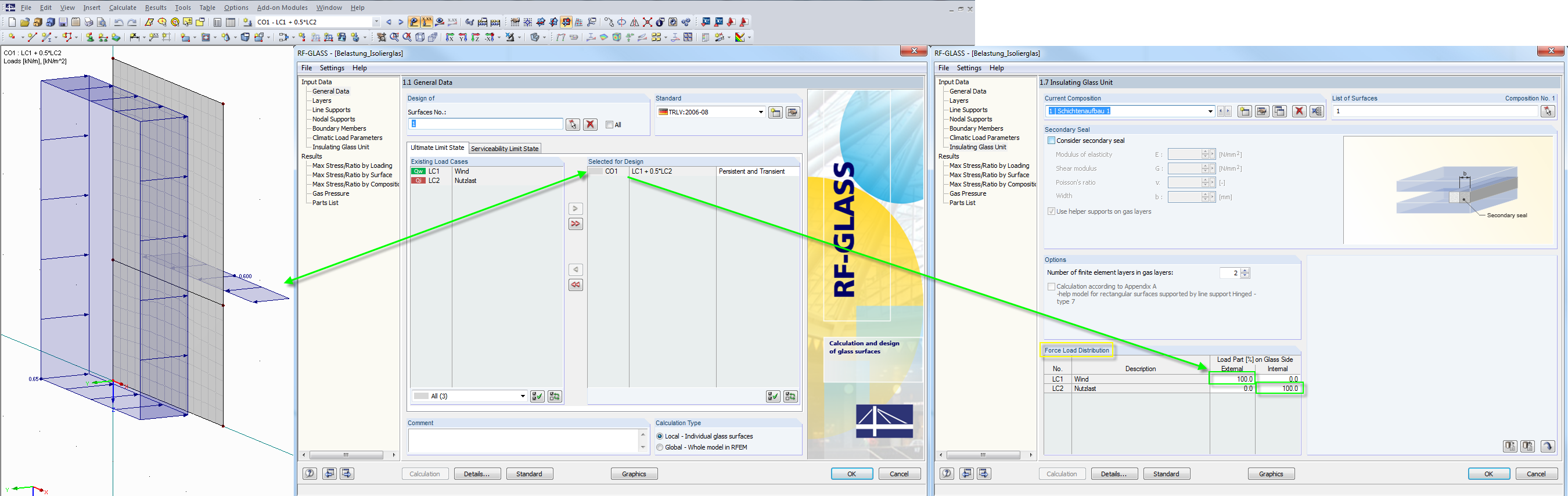

No módulo adicional, selecione as superfícies a serem dimensionadas (por exemplo, através da função Selecionar). A geometria do painel de vidro, bem como as cargas, são importadas do modelo do RFEM.

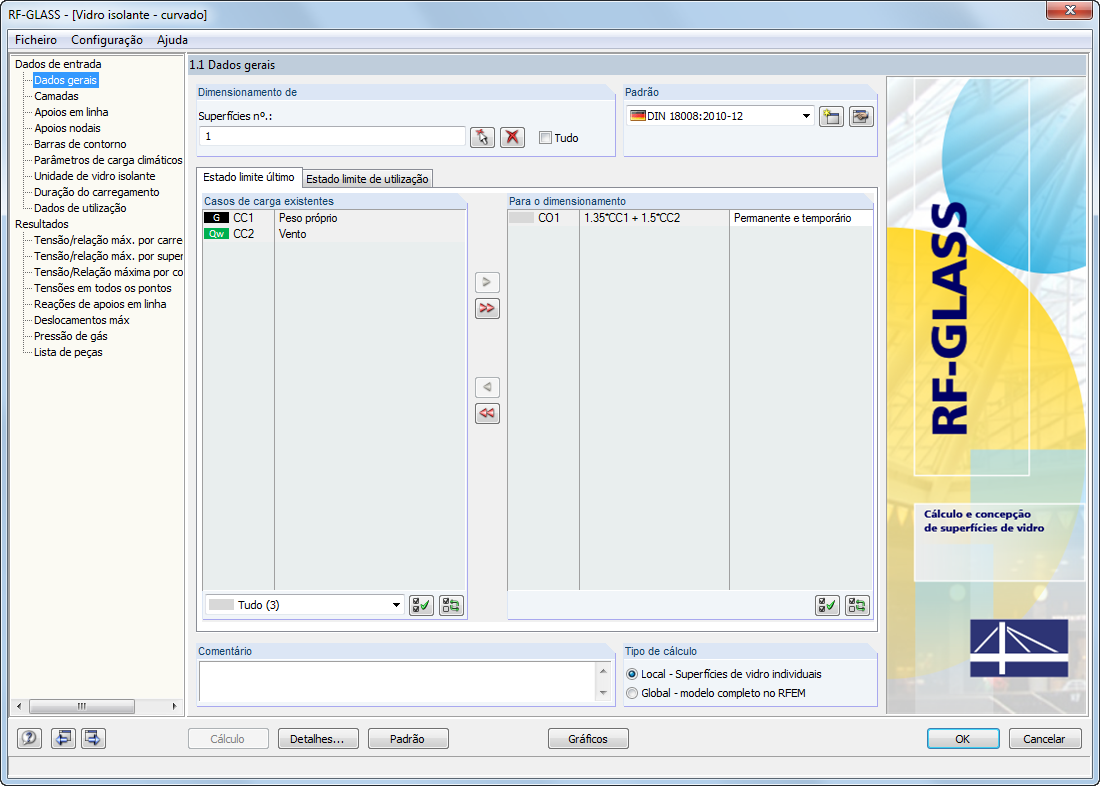

De seguida, tem de decidir se pretende realizar o cálculo sem a influência da estrutura envolvente (cálculo local) ou com consideração desta influência (cálculo global). Ao selecionar o cálculo Local, cada superfície selecionada para o dimensionamento é considerada à parte do modelo e calculada individualmente.
Para o cálculo Global, é considerada a estrutura completa, incluindo as superfícies de vidro introduzidos. Os dados da composição do vidro e das propriedades individuais das camadas são todos definidos nas janelas de entrada do RF-GLASS. Podem ser selecionados os tipos de camada de vidro, folha e gás. O material desejado pode ser importado diretamente da biblioteca, que contém um grande número de materiais.
É possível editar todos os parâmetros das camadas individuais, incluindo as suas espessuras. O módulo permite criar várias composições, estando assim aberta a possibilidade de dimensionar diferentes tipos de vidro em conjunto.
Para vidro isolante, é possível considerar no cálculo carregamentos externos, assim como cargas devido a temperatura, pressão atmosférica e variações de altura. Estas cargas são calculadas automaticamente no RF-GLASS, com base em parâmetros de carga climatéricos. Após a escolha do tipo de cálculo local, é necessário definir apoios em linha, apoios nodais e barras de fronteira das superfícies do RF-GLASS. Estes apoios e barras são considerados somente no RF-GLASS e não influenciam o modelo criado no RFEM.

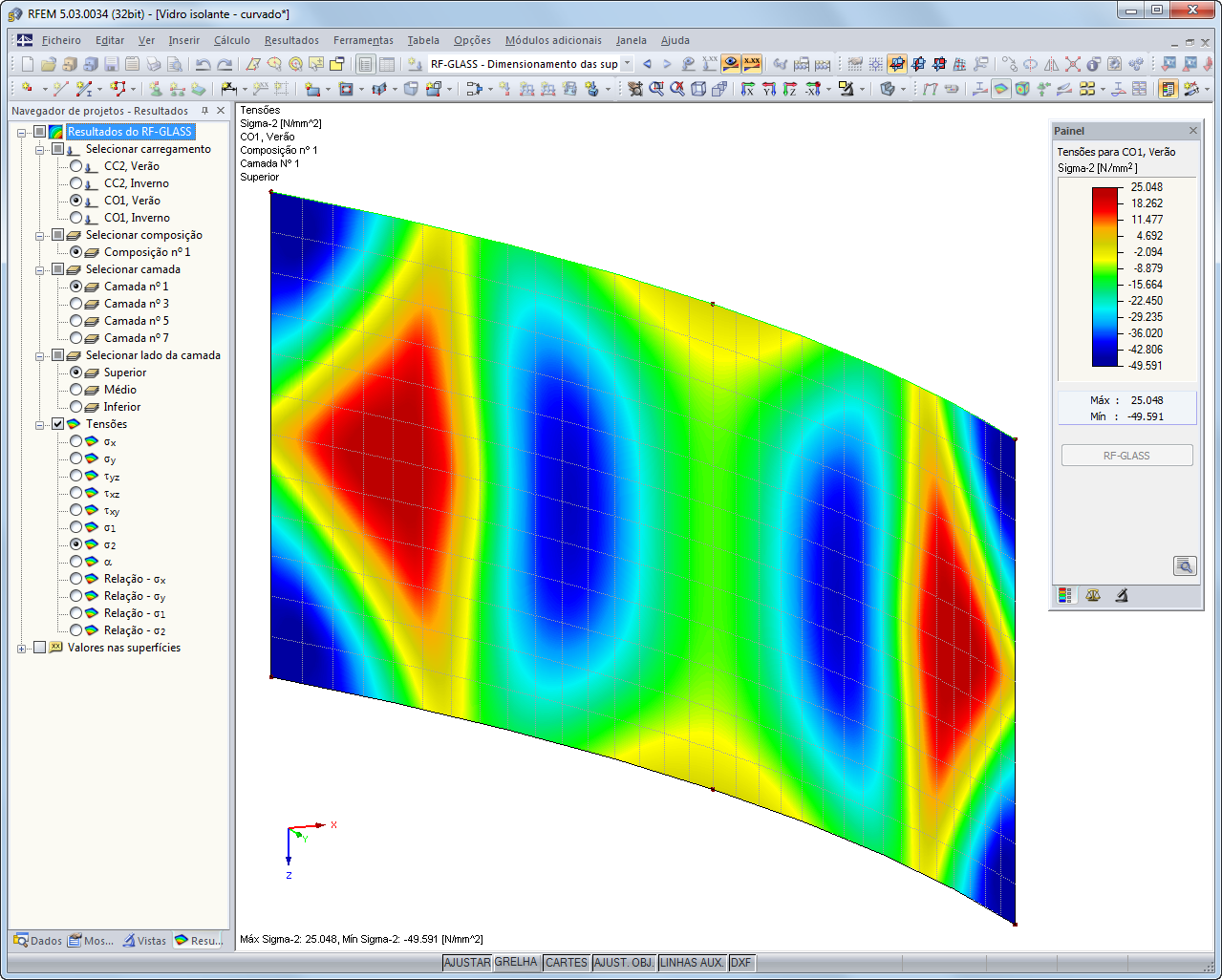

A seguir ao cálculo efetuado no RF-GLASS, os resultados são representados em janelas claras e bem organizadas. Desta maneira, facilmente pode ser detetada a relação de cálculo máxima. O diagrama de tensões por espessura de composição é igualmente representado.
Além disso, o RF-GLASS apresenta uma lista de peças e, para vidro isolante, a pressão do gás. É possível representar os resultados graficamente no modelo do RFEM.
Ambos os resultados de entrada e de saída do RF-GLASS, assim como do RFEM, podem ser incorporados no relatório de impressão, incluindo também gráficos. É igualmente possível exportar todas as tabelas para MS Excel.
- Dimensionamento de vidro de painéis individuais e vidro laminado, assim como vidro isolante de camada de gás
- dimensionamento de vidro curvado
- Opção para selecionar um cálculo local que não considera a estrutura envolvente ou um cálculo global que considera a influência da estrutura completa
- Cálculo de tensões limite de acordo com DIN 18008:2010-12 ou TRLV:2006-08
- Classificação de cargas em classes de duração da carga
- Biblioteca de materiais extensa incluindo todos os tipos de vidro, folhas e gases mais utilizados, de acordo com as normas DIN 18008:2010-12, E DIN EN 13474 e a regulação TRLV:2006-08
- Consideração opcional de acoplamento de corte de camadas
- Consideração de cargas climatéricas
- Cálculo linear ou análise não linear de acordo com a análise de grandes deformações. análise
- Análise de tensões, verificação dos estados limite último e de utilização
- Representação gráfica de todos os resultados no RFEM
- Possibilidade de filtrar resultados e escalas de cores em tabelas de resultados
- Exportação direta de dados para o MS Excel
É possível dimensionar um painel de vidro curvado de forma esférica no RF‑GLASS?
Assim sendo, qual a razão para o assistente de carga "Cargas de barra de cargas de superfície" gerar cargas concentradas desnecessárias?
O meu objetivo é criar uma malha direcionada para uma placa circular perfurada. Tal malha é possível no RFEM?
É possível analisar painéis de vidro isolante sem carga climática para fins de verificação?

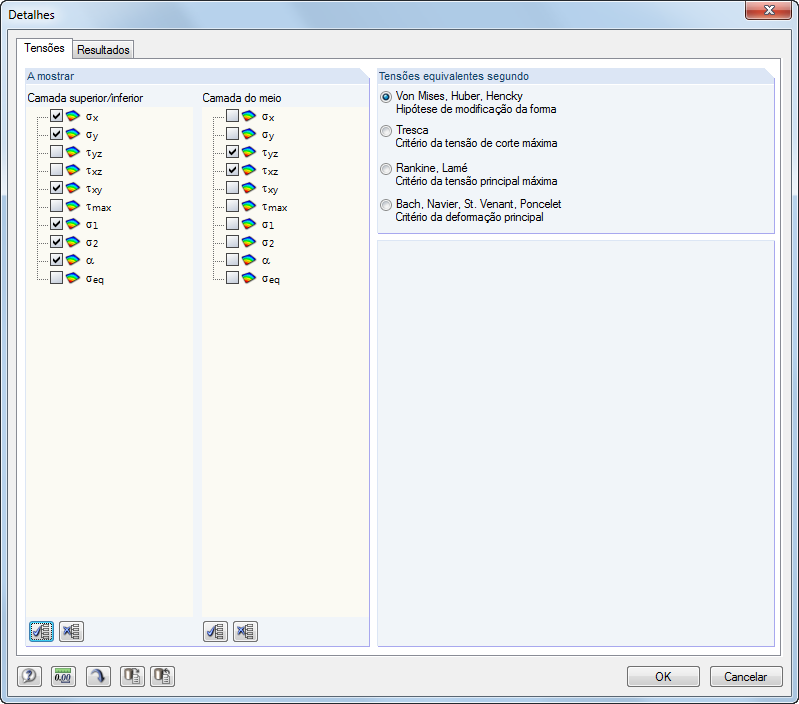

Quais são as tensões mais importantes para o dimensionamento de vidro quando utiliza o RF-GLASS?
Onde posso encontrar os detalhes da composição no módulo adicional RF-GLASS?
