RX-TIMBER Brace

Program RX-TIMBER Brace vám umožňuje posoudit zpevňující ztužení dřevěných konstrukcích podle EN 1995‑1‑1 (EC 5) nebo DIN 1052:2008‑12. Nabízí řadu funkcí, jako je posouzení různých tvarů střechy s libovolným výběrem diagonál vyztužení, snadné zadávání geometrie, automatické generování zatížení větrem a vytváření potřebných kombinací pro mezní stav únosnosti, použitelnosti a požární odolnosti.

Mezi další funkce patří rozsáhlá databáze materiálů, stanovení využití, podporových sil a deformací a barevná stupnice vztahů ve výsledkových tabulkách.

Výpočet ztužidel

Celkový počet: 4

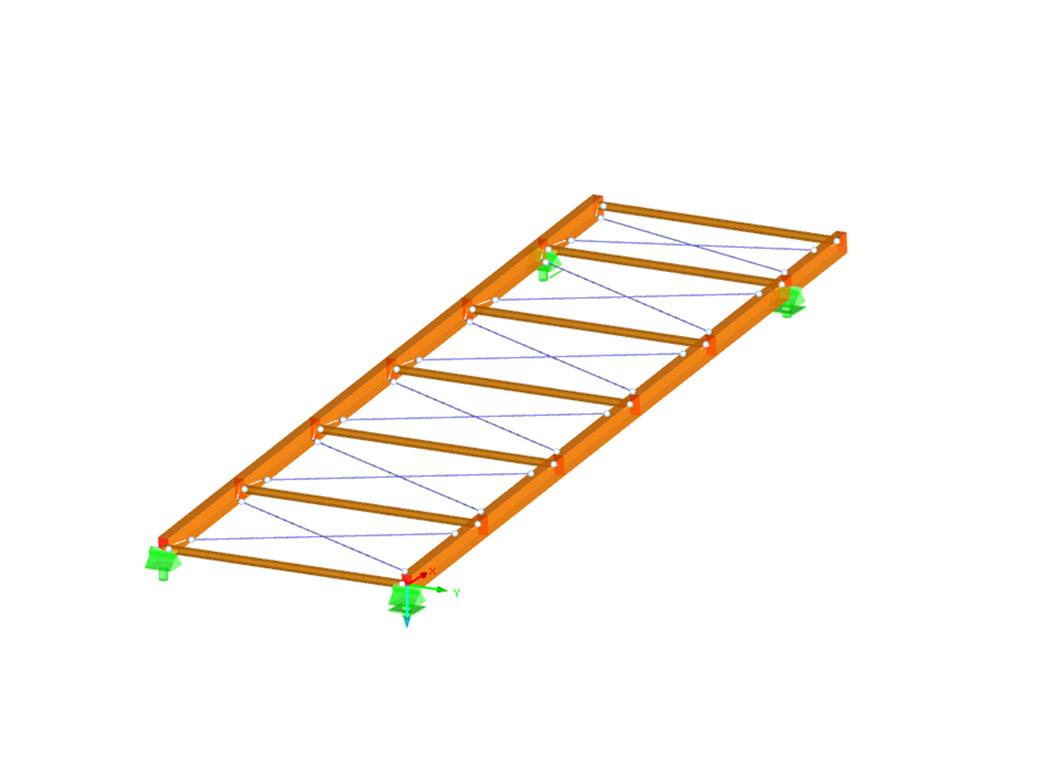

Eigenständiges Programm RX-HOLZ Verband | Příhradové ztužení

RX-TIMBER Brace | Základní vlastnosti

Posouzení následujících typů střešních konstrukcí:
- Pultová střecha
- Sedlová
- Zakřivená střecha
Všechny typy střech umožňují libovolný výběr vyztužujících diagonál. K dispozici jsou následující typy:
- Klesající diagonály
- Stoupající diagonály
- Křížené diagonály se svislicemi
- Křížené diagonály bez svislic
- Křížené diagonály s ocelovými pásy (tažené pruty)
Pro zohlednění řady oken na hřebenu střechy lze zvolit vnitřní mezilehlé části.
V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
- DIN EN 1995-1-1/NA:2013-08 (Německo)
- NBN EN 1995-1-1/ANB:2012-07 (Belgie)
- DK EN 1995-1-1/NA:2011-12 (Dánsko)
- SFS EN 1995-1-1/NA:2007-11 (Finsko)
- NF EN 1995-1-1/NA:2010-05 (Francie)
- UNI EN 1995-1-1/NA:2010-09 (Itálie)
- NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
- ÖNORM B 1995-1-1:2015-06 (Rakousko)
- PN EN 1995-1-1/NA:2010-09 (Polsko)
- SS EN 1995-1-1 (Švédsko)
- STN EN 1995-1-1/NA:2008-12 (Slovensko)
- SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
- ČSN EN 1995-1-1:2007-09 (Česká republika)
- BS EN 1995-1-1/NA:2009-10 (Velká Británie)
Snadné zadávání geometrie s doprovodnou grafikou
Automatické generování zatížení větrem
Automatické vytváření požadovaných kombinací pro posouzení mezního stavu únosnosti, použitelnosti a požární odolnosti
Volná definice použitých zatěžovacích stavů
Rozsáhlá databáze materiálů
Volitelné rozšíření databáze materiálů o další materiály
Rozsáhlá databáze stálých zatížení
Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
Stanovení využití, podporových sil a deformací
Stručná informace o splnění, případně nesplnění daného posouzení
Barevné referenční stupnice v tabulkách výsledků
Přímý export dat do MS Excel
DXF rozhraní pro přípravu výrobní dokumentace v CAD
Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.
Při posouzení mezního stavu únosnosti se tuhost kloubů vydělí dílčím součinitelem spolehlivosti a při posouzení mezního stavu použitelnosti se počítá se střední hodnotou tuhosti. Mezní hodnoty pro únosnost a použitelnost lze nastavit zvlášť.

RX-TIMBER Brace | Údaje

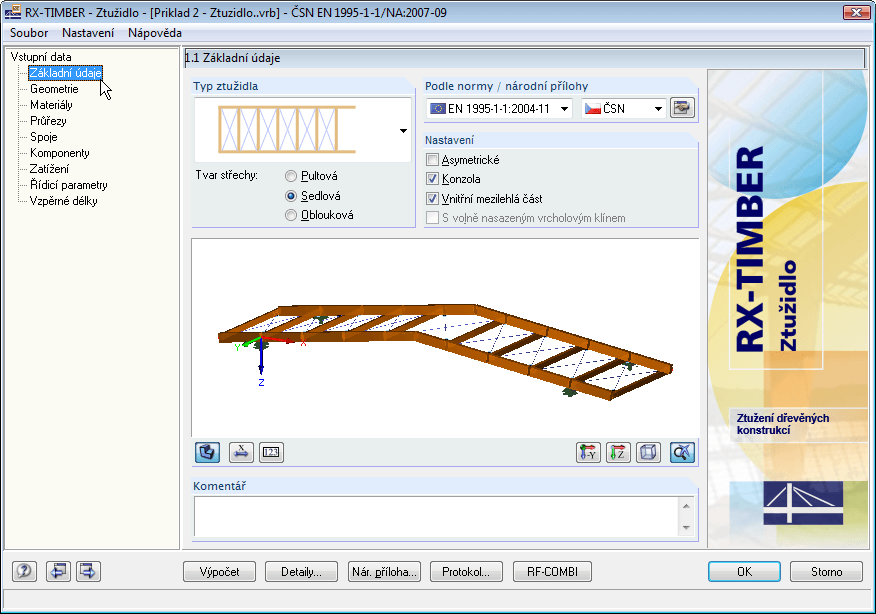

Geometrie se zadává pomocí šablon, stejně jako ve všech ostatních programech rodiny RX-TIMBER. Výběrem střešní konstrukce se definuje základní geometrie, kterou lze upravit v uživatelsky definovaných nastaveních. Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů specifikované v EN 1995-1-1:2004 (EC 5) a vybraných národních přílohách pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Dále je možné databázi rozšířit o vlastní třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu.

Vzhledem k tomu, že ztužení zahrnuje ocelové průřezy, jsou v databázi integrovány také aktuální třídy oceli. Proto jsou k dispozici také válcované a svařované průřezy. Zpevnění spojovacích prvků lze v tabulce 1.5 Přípoje zohlednit jako translační a rotační tuhosti pružin. Tyto tuhosti se vydělí dílčím součinitelem spolehlivosti pro posouzení únosnosti. Pro posouzení použistelnosti se ve výpočtu použije střední hodnota tuhosti. Zatížení lze zadat přímo jako boční zatížení (náhradní břemena), které vyplývá z posouzení nosníku.

Zatížení větrem se automaticky aplikuje na všechny čtyři strany konstrukce. Kromě toho lze zadat uživatelsky definovaná zatížení; například osamělá zatížení od sloupů (vzpěrné zatížení). Podle vygenerovaných zatížení program automaticky vytvoří kombinace pro mezní stav únosnosti a použitelnosti a pro posouzení požární odolnosti na pozadí. Vygenerované kombinace lze zohlednit při výpočtu a případně je upravit pomocí uživatelsky definovaných nastavení.

RX-TIMBER Brace | Dimenzování,

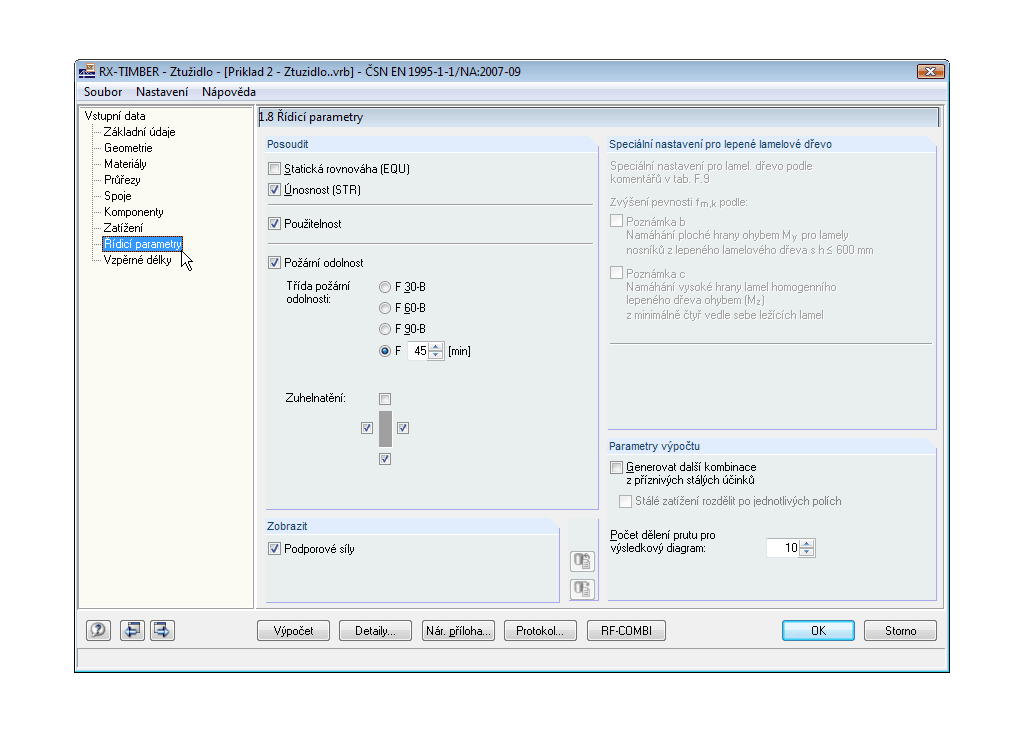

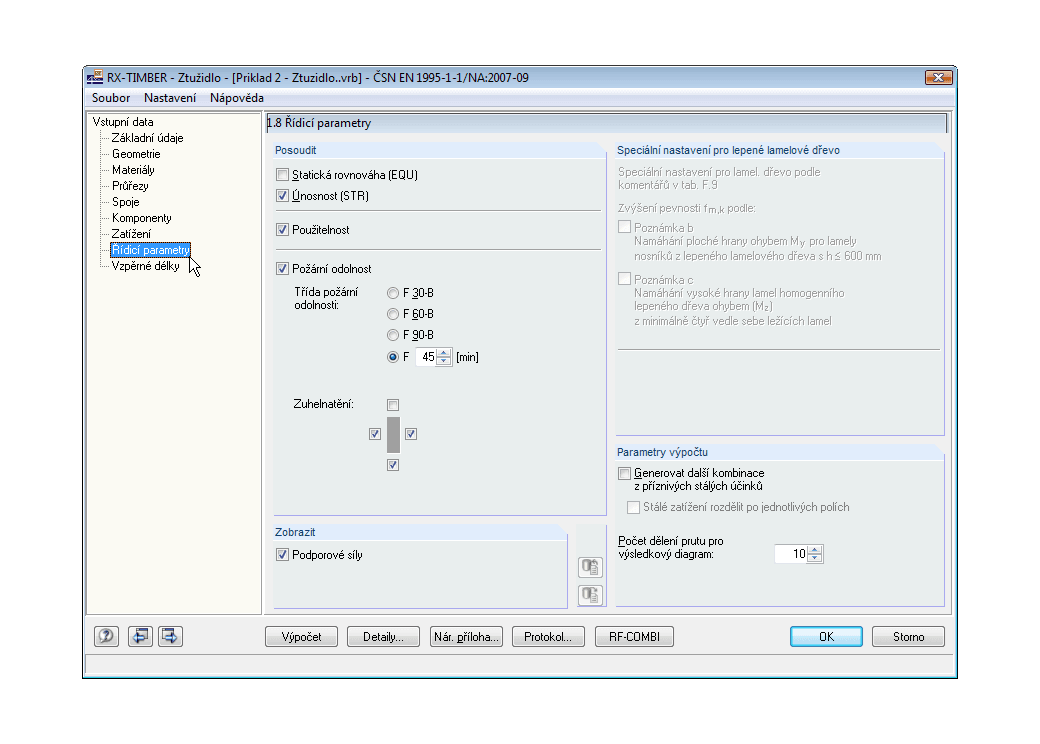

V programu RX-TIMBER Brace lze pro výpočet provést následující nastavení:*Výběr posouzení, která se mají provést

Nastavení zobrazení podporových sil a deformací
Přizpůsobení doporučených mezních hodnot pro deformační analýzu u posouzení mezního stavu únosnosti a mezního stavu použitelnosti
Volná definice parametrů pro posouzení požární odolnosti podle zjednodušené metody
Zohlednění materiálových nelinearit (vypadlé pruty)

Způsob posouzení lze nastavit v řídicích parametrech výpočtu.

RX-TIMBER Brace | Výsledky

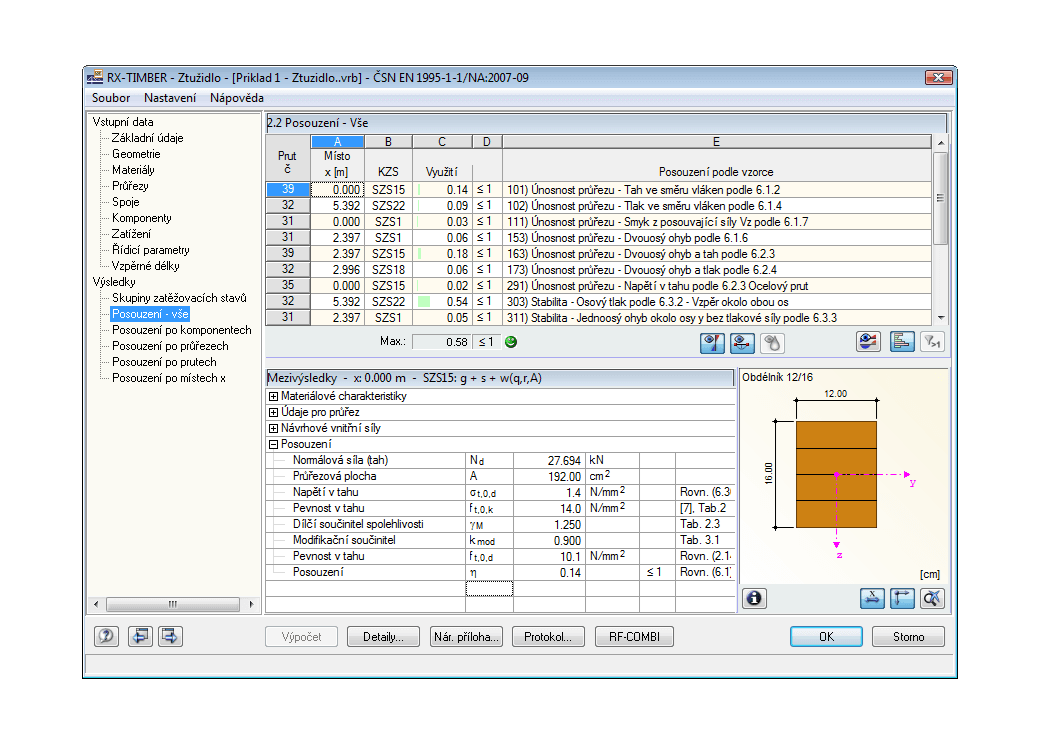

Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.
