- Posouzení následujících typů střešních konstrukcí:
- Pultová střecha
- Sedlová
- Zakřivená střecha
- Všechny typy střech umožňují libovolný výběr vyztužujících diagonál. K dispozici jsou následující typy:
- Klesající diagonály
- Stoupající diagonály
- Křížené diagonály se svislicemi
- Křížené diagonály bez svislic
- Křížené diagonály s ocelovými pásy (tažené pruty)
- Pro zohlednění řady oken na hřebenu střechy lze zvolit vnitřní mezilehlé části.
- V EC 5 (EN 1995) jsou v současnosti k dispozici následující národní přílohy:
-
DIN EN 1995-1-1/NA:2013-08 (Německo)
-
NBN EN 1995-1-1/ANB:2012-07 (Belgie)
-
DK EN 1995-1-1/NA:2011-12 (Dánsko)
-
SFS EN 1995-1-1/NA:2007-11 (Finsko)
-
NF EN 1995-1-1/NA:2010-05 (Francie)
-
UNI EN 1995-1-1/NA:2010-09 (Itálie)
-
NEN EN 1995-1-1/NB:2007-11 (Nizozemsko)
-
ÖNORM B 1995-1-1:2015-06 (Rakousko)
-
PN EN 1995-1-1/NA:2010-09 (Polsko)
-
SS EN 1995-1-1 (Švédsko)
-
STN EN 1995-1-1/NA:2008-12 (Slovensko)
-
SIST EN 1995-1-1/A101:2006-03 (Slovinsko)
-
ČSN EN 1995-1-1:2007-09 (Česká republika)
-
BS EN 1995-1-1/NA:2009-10 (Velká Británie)
-
- Snadné zadávání geometrie s doprovodnou grafikou
- Automatické generování zatížení větrem
- Automatické vytváření požadovaných kombinací pro posouzení mezního stavu únosnosti, použitelnosti a požární odolnosti
- Volná definice použitých zatěžovacích stavů
- Rozsáhlá databáze materiálů
- Volitelné rozšíření databáze materiálů o další materiály
- Rozsáhlá databáze stálých zatížení
- Zařazení konstrukce do třídy provozu a specifikace kategorií tříd provozu
- Stanovení využití, podporových sil a deformací
- Stručná informace o splnění, případně nesplnění daného posouzení
- Barevné referenční stupnice v tabulkách výsledků
- Přímý export dat do MS Excel
- DXF rozhraní pro přípravu výrobní dokumentace v CAD
- Jazyky programu: čeština, němčina, angličtina, italština, španělština, francouzština, portugalština, polština, čínština, holandština a ruština
- Ověřitelný tiskový protokol se všemi požadovanými posouzeními. Tiskový protokol je k dispozici v mnoha jazycích, například v češtině, němčině angličtině, francouzštině, italštině, španělštině, ruštině, polštině, portugalštině, čínštině nebo holandštině.
- Při posouzení mezního stavu únosnosti se tuhost kloubů vydělí dílčím součinitelem spolehlivosti a při posouzení mezního stavu použitelnosti se počítá se střední hodnotou tuhosti. Mezní hodnoty pro únosnost a použitelnost lze nastavit zvlášť.
RX-TIMBER Brace | Základní vlastnosti
Trvání: 00:01:02 min
Trvání: 00:42:19 min
Databáze znalostí
Trvání: 00:00:56 min
Trvání: 00:01:26 min
Trvání: 01:14:03 min
Trvání: 00:02:14 min
Trvání: 00:38:40 min
Trvání: 00:57:10 min
Trvání: 00:01:27 min
Aby bylo možné provést pushover výpočet, je nutné zjednodušit stanovenou křivku kapacity. K tomu je v Eurokódu EN 1998 uvedena takzvaná metoda N2. Tento článek by měl vysvětlit, co znamená bilinearizace metodou N2.
Tento článek* se zabývá úlohou návrhového spektra odezvy v různých metodách seizmické analýzy a ukazuje jeho význam od zjednodušených statických přístupů až po pokročilé dynamické simulace.
Plastické klouby jsou bezpodmínečně nutné pro analýzu postupného přitěžování (pushover analýzu POA) jako nelineární statickou metodu pro seizmickou analýzu konstrukcí. V programu RFEM 6 lze plastické klouby zadat jako klouby na koncích prutů. V tomto článku si ukážeme, jak zadat plastické klouby s bilineárními vlastnostmi.
Pushover analýza neboli metoda postupného přitěžování je nelineární statický výpočet, který se používá pro seizmickou analýzu konstrukcí. Uvažovaný průběh zatížení se přebírá z dynamického výpočtu náhradních zatížení. Tato zatížení se pak postupně zvyšují, dokud nedojde k selhání konstrukce. Nelineární chování budov se obvykle modeluje pomocí plastických kloubů.
Pushover analýza (metoda postupného přitěžování) se nastavuje novým typem analýzy v kombinacích zatížení. Zde máte přístup k volbě vodorovného průběhu a směru zatížení, volbě konstantního zatížení, volbě požadovaného spektra odezvy pro stanovení výsledného posunu a specifická nastavení pro pushover analýzu.

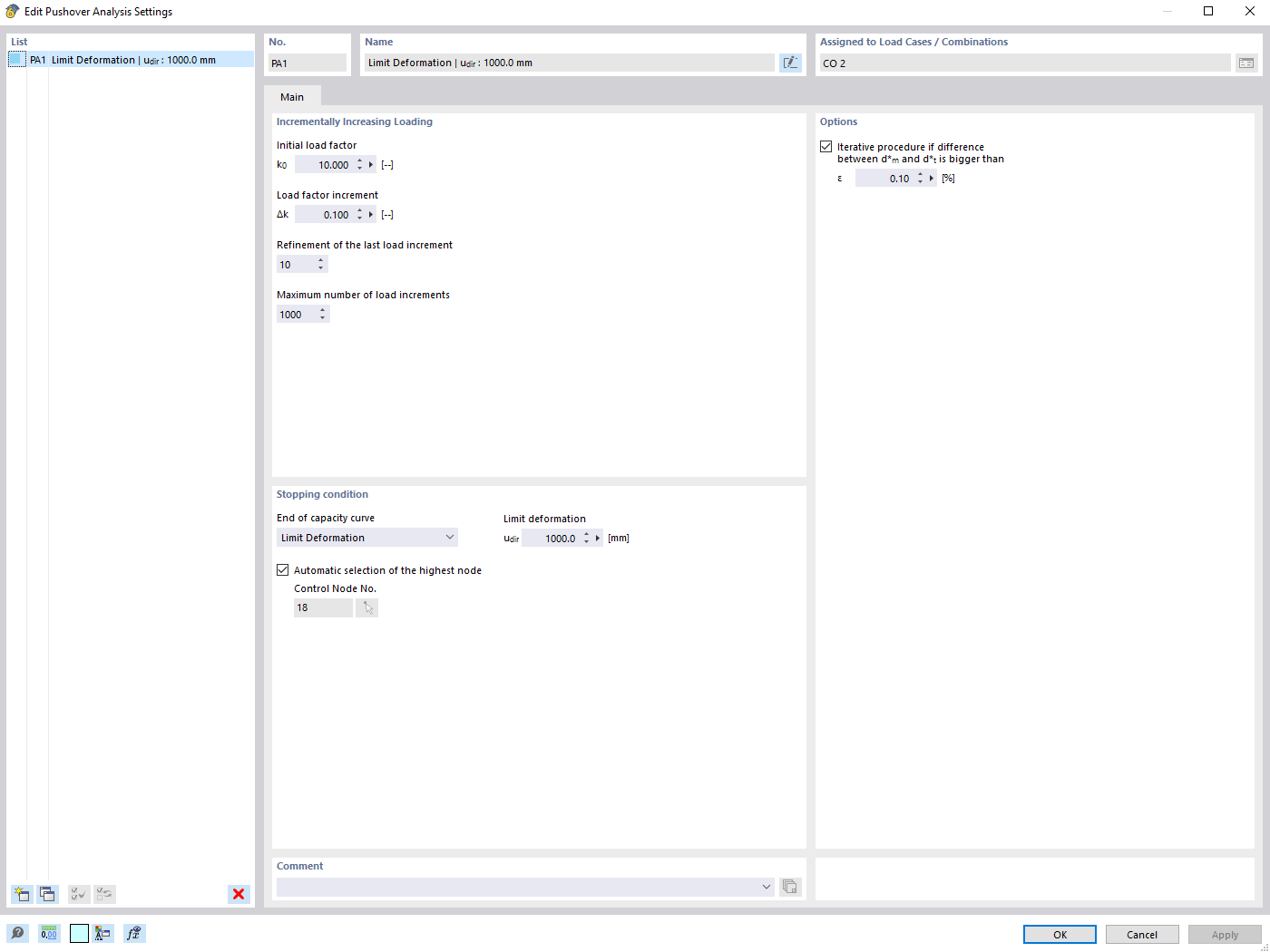

V nastavení pushover analýzy lze upravit přírůstek rostoucího vodorovného zatížení a zadat podmínku pro ukončení analýzy. Kromě toho je možné snadno upravit přesnost pro iterační stanovení výsledného posunu.
Během výpočtu se vybrané vodorovné zatížení zvyšuje po přírůstcích zatížení. Pro každý přírůstek zatížení se provádí statický nelineární výpočet, dokud není dosažena zadaná mezní podmínka.

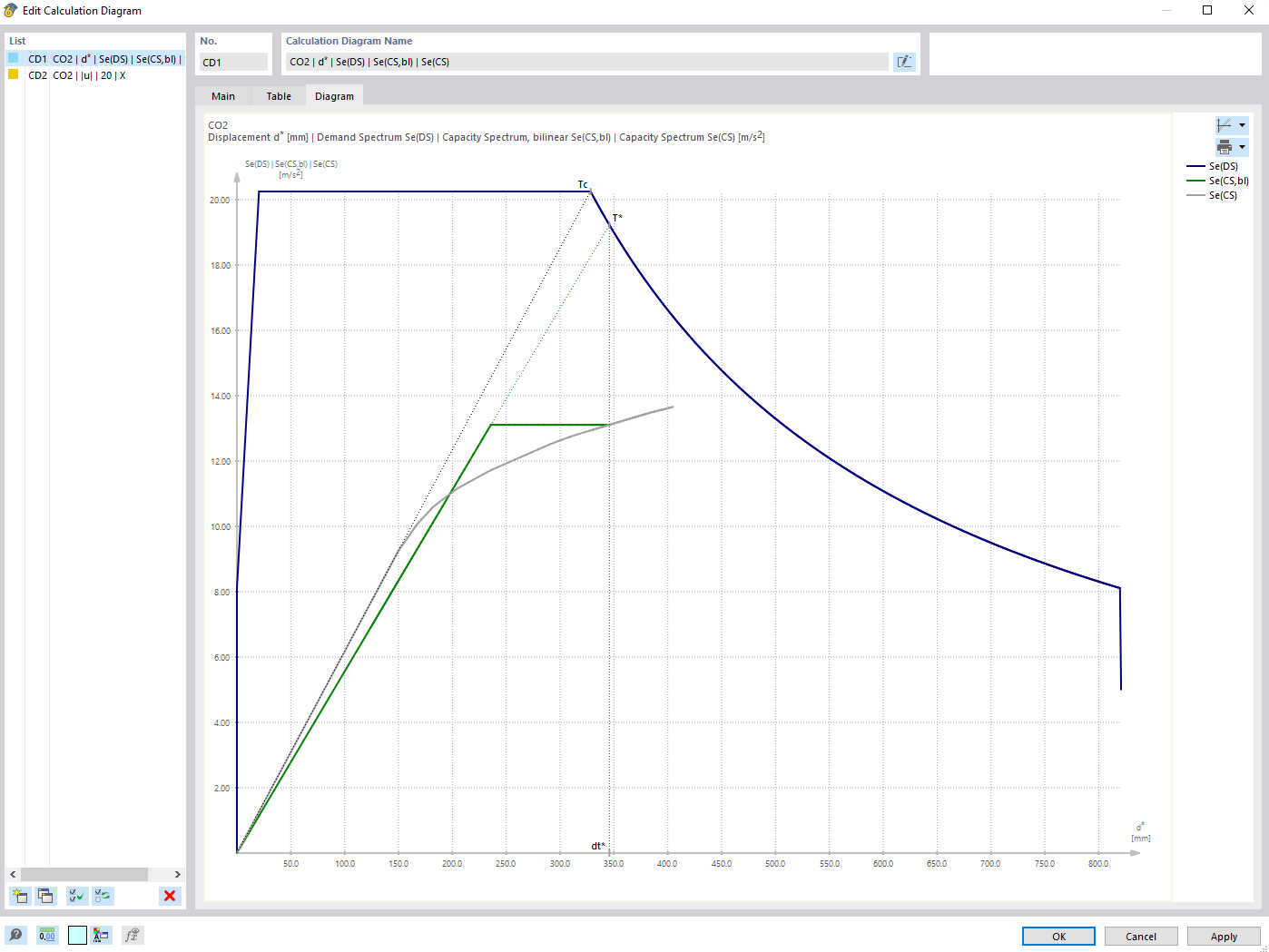

Výsledky pushover analýzy tlaku jsou rozsáhlé. Nejprve se u konstrukce analyzuje její deformační chování. To lze popsat závislostí síla-deformace systému (křivka kapacity). Dále se zobrazí účinek spektra odezvy ve formě ADRS (Acceleration-Displacement Response Spectrum). Z těchto dvou výsledků se v programu automaticky stanoví také výsledný posun. Analýzu lze vyhodnotit graficky i v tabulce.
Jednotlivá kritéria akceptance lze poté graficky vyhodnotit a posoudit (pro další přírůstek zatížení výsledného posunu, ale také pro všechny ostatní přírůstky zatížení). Pro jednotlivé přírůstky zatížení jsou k dispozici také výsledky statického posouzení.

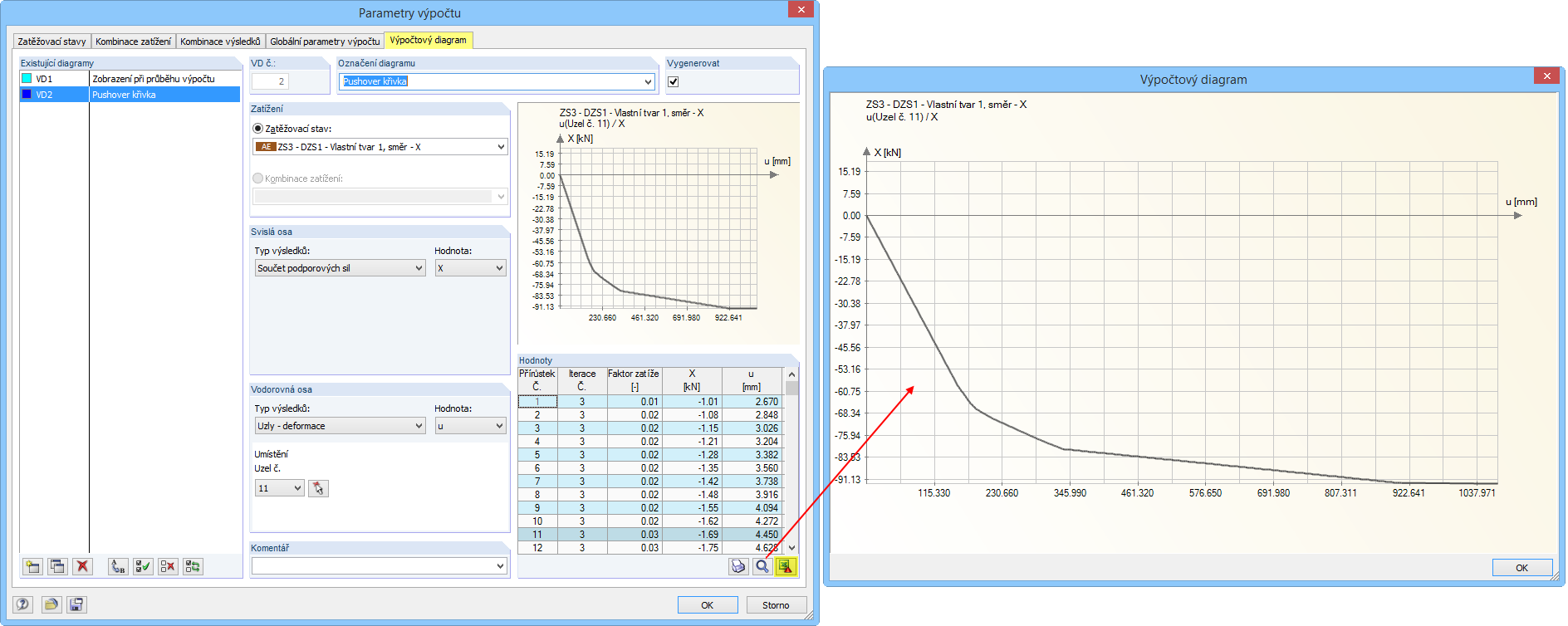

V programu RFEM lze vytvářet zatěžovací nebo také kapacitní křivky a exportovat je do Excelu.
Rozložení zatížení odpovídající průběhu vlastního tvaru lze vygenerovat automaticky v modulu RF‑DYNAM Pro - Equivalent Loads a následně exportovat jako zatěžovací stav do programu RFEM.
V addonu Posouzení železobetonových konstrukcí můžete provést seizmické posouzení železobetonových prutů podle EC 8. To zahrnuje mimo jiné následující funkce:
- Konfigurace pro seizmické posouzení
- Rozlišení tříd duktility DCL, DCM, DCH
- Možnost převzít součinitele duktility z dynamické analýzy
- Kontrola mezní hodnoty součinitele duktility
- Posouzení kapacity "Silný sloup - slabý nosník"
- Konstrukční pravidla pro posouzení duktility zakřivení
- Konstrukční pravidla pro lokální duktilitu.
