Stáhněte si zde model pětipodlažní betonové budovy a otevřete ho v programu RFEM 6 pro výpočty MKP.
- Tento model jsme použili při webináři „Seizmická analýza podle Eurokódu 8 v programech RFEM 6 a RSTAB 9“ dne 9.2. 2022.
Model použitý v

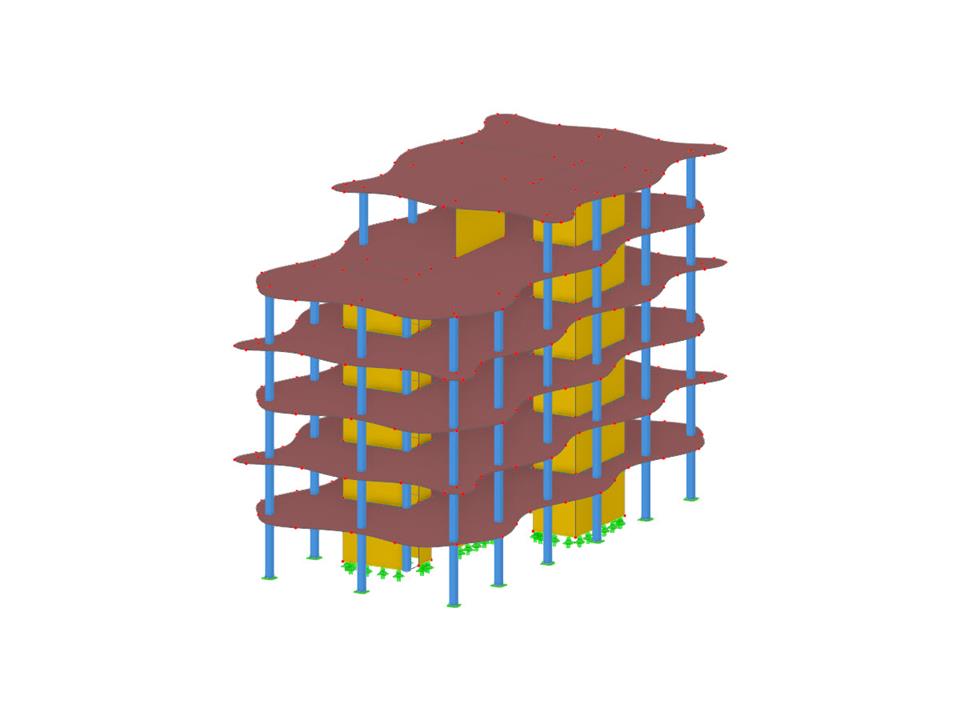

Pětipodlažní betonová budova
| Počet uzlů | 391 |
| Počet linií | 275 |
| Počet prutů | 78 |
| Počet ploch | 62 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 7 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 2520,101 t |
| Rozměry (metrické) | 18,128 x 22,000 x 35,693 m |
| Rozměry (imperiální) | 59.48 x 72.18 x 117.1 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
