Pobierz model pięciokondygnacyjnego budynku z betonu i otwórz go w programie RFEM 6 do analizy elementów skończonych.
- Ce modèle est utilisé dans le webinaire «Analyse sismique selon l'Eurocode 8 avec RFEM 6 et RSTAB 9» du 9 février 2022.
Model wykorzystany w

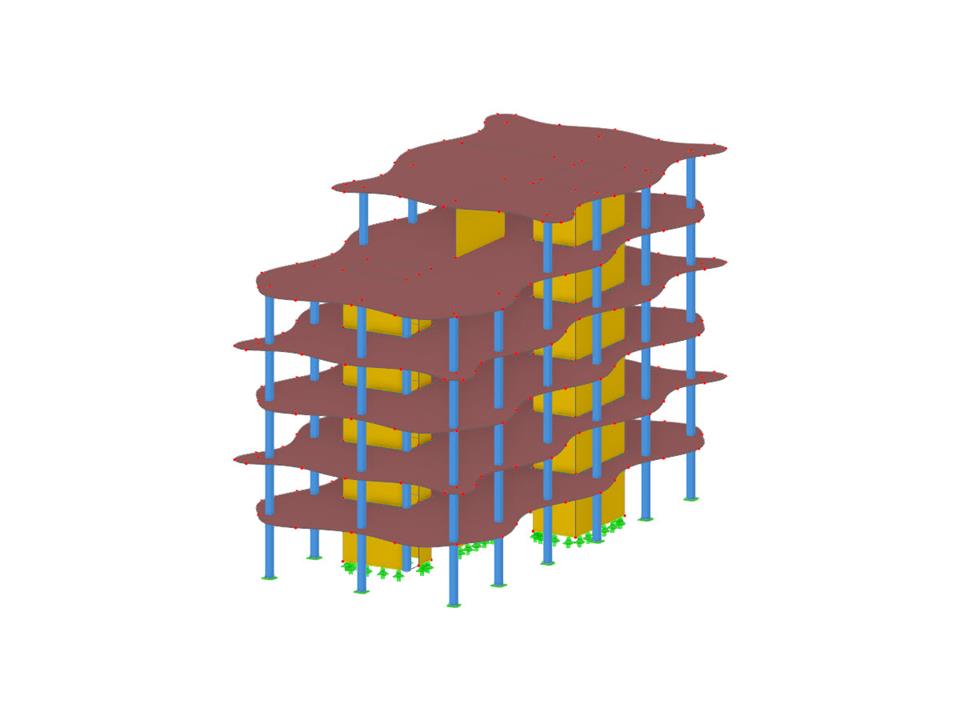

Pięciopiętrowy budynek z betonu
| Liczba węzłów | 391 |
| Liczba linii | 275 |
| Liczba prętów | 78 |
| Liczba powierzchni | 62 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 7 |
| Ilość KO | 1 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 2520,101 t |
| Wymiary (metryczne) | 18,128 x 22,000 x 35,693 m |
| Wymiary (imperialne) | 59.48 x 72.18 x 117.1 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
