Descargue aquí el modelo de un edificio de hormigón de cinco pisos y ábralo con el software de elementos finitos RFEM 6.
- Este modelo se utiliza en el seminario web "Análisis sísmico según el Eurocódigo 8 con RFEM 6 y RSTAB 9" el 9 de febrero de 2022.
Modelo utilizado en

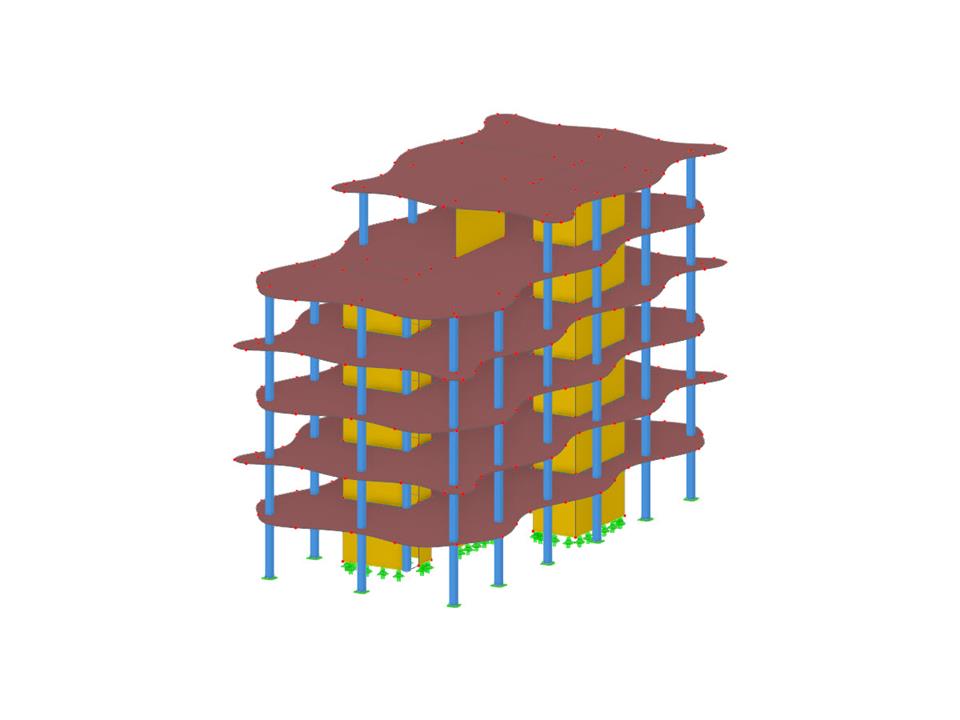

Edificio de hormigón de cinco pisos
| Número de nudos | 391 |
| Número de líneas | 275 |
| Número de barras | 78 |
| Número de superficies | 62 |
| Número de sólidos | 0 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 2520,101 t |
| Dimensiones (métricas) | 18,128 x 22,000 x 35,693 m |
| Dimensiones (imperiales) | 59.48 x 72.18 x 117.1 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
