Resistencia y estabilidad
Cálculo de aluminio | Resistencia y estabilidad | Características
- Una amplia gama de secciones disponibles, como secciones en I laminadas; secciones en U; secciones en T; angulares, secciones huecas rectangulares y circulares; redondos; secciones simétricas y asimétricas, paramétricas en I, T y angulares; secciones armadas (la idoneidad para el cálculo depende de la norma seleccionada)
- Cálculo de secciones generales de RSECTION (dependiendo de los formatos de cálculo disponibles en la norma respectiva), por ejemplo, el cálculo de tensiones equivalentes
- Cálculo de barras de sección variable (método de cálculo según norma)
- Es posible el ajuste de los factores de cálculo esenciales y los parámetros de la norma
- Flexibilidad gracias a las opciones de configuración detalladas para las bases y el alcance de los cálculos
- Salida de resultados rápida y clara para una visión general inmediata de la distribución de los resultados después del cálculo
- Salida detallada de los resultados del diseño y fórmulas esenciales (lista de resultados comprensible y verificable)
- Salida de resultados numéricos claramente ordenados mostrados en tablas con la opción de representar los resultados gráficamente en el modelo
- Integración de la salida de resultados en el informe de RFEM/RSTAB
Cálculo de aluminio | Resistencia y estabilidad | Resistencia de secciones
- Cálculo de tracción, compresión, flexión, cortante, torsión y esfuerzos internos combinados
- Cálculo de tracción con la posibilidad de considerar un área de sección reducida (por ejemplo, debilitamiento del agujero)
- Clasificación automática de secciones para comprobar el pandeo local
- Los esfuerzos internos del cálculo con torsión de alabeo (7 grados de libertad) se tienen en cuenta mediante la comprobación de tensiones equivalentes (aún no disponible para la norma de cálculo ADM 2020).
- Cálculo de secciones de clase 4 con propiedades de la sección eficaz según EN 1999-1-1 (se requieren licencias para RSECTION y "Effective Sections" para las secciones de RSECTION)
- Comprobación de la abolladura por cortante con consideración de rigidizadores transversales
Cálculo de aluminio | Resistencia y estabilidad | Análisis de estabilidad
- Análisis de estabilidad para pandeo por flexión, pandeo por torsión y pandeo por flexión-torsión bajo compresión
- Análisis de pandeo lateral de los componentes estructurales sometidos a cargas de momentos
- Importación de las longitudes eficaces del cálculo utilizando el complemento Estabilidad de la estructura
- Entrada gráfica y comprobación de apoyos en nudos definidos y longitudes eficaces para el análisis de estabilidad
- Dependiendo de la norma, es posible elegir entre la entrada definida por el usuario de Mcr, el método analítico de la norma y el uso de un solucionador de valores propios internos
- Consideración del panel de cortante y la coacción al giro cuando se usa el solucionador de valores propios
- Visualización gráfica de una deformada del modo si se utilizó el solucionador de valores propios
- Análisis de estabilidad de los componentes estructurales con la tensión de compresión y flexión combinadas, según la norma de diseño
- Cálculo comprensible de todos los coeficientes necesarios, como los factores de interacción
- Consideración alternativa de todos los efectos para el análisis de estabilidad al determinar los esfuerzos internos en RFEM/RSTAB (análisis de segundo orden, imperfecciones, reducción de la rigidez, posiblemente en combinación con el complemento Alabeo por torsión (7 GDL)
Cálculo de aluminio | Resistencia y estabilidad | Entrada de datos
Al igual que en los otros complementos, introduzca el sistema estructural y calcule los esfuerzos internos en los programas RFEM y RSTAB. Tiene acceso ilimitado a las amplias bibliotecas de materiales y secciones. ¿Sabía que puede crear secciones generales utilizando el programa RSECTION? Eso le ahorra mucho trabajo.
¡No tenga miedo de las ventanas adicionales y el caos de entrada de datos! El complemento Cálculo de madera está completamente integrado en los programas principales y tiene en cuenta automáticamente la estructura y los resultados de cálculo disponibles. Puede asignar más datos de entrada para el cálculo de aluminio, como longitudes eficaces, reducciones de sección o parámetros de cálculo, a los objetos a calcular. Puede seleccionar los elementos gráficamente de forma simple y eficiente utilizando la función [Seleccionar].
Cálculo de aluminio | Resistencia y estabilidad | Resultados
¿Su diseño tuvo éxito? Muy bien, ahora viene la parte relajada, ya que el programa le proporciona las comprobaciones de diseño realizadas en una tabla. Aquí puede mostrar todos los detalles de los resultados en detalle. Las fórmulas de diseño claramente presentadas aseguran que pueda comprender los resultados sin ningún problema. No hay efecto de caja negra con Dlubal Software.

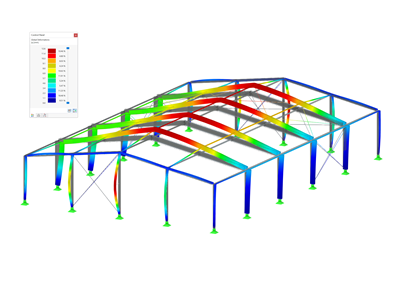

Las comprobaciones de diseño se realizan en todas las posiciones determinantes de las barras y se muestran gráficamente como un diagrama de resultados. Puede encontrar gráficos más detallados en la salida de resultados. Esto incluye, por ejemplo, la distribución de tensiones en la sección o la deformada del modo determinante.
Todos los datos de entrada y resultados son parte del informe de RFEM/RSTAB. Puede seleccionar el contenido y la extensión del informe específicamente para las comprobaciones de diseño individuales.
Tienda en línea
¡Configure su paquete de programas individual y descubra todos los precios en línea!
Calcule su precio
El precio es válido para Estados Unidos.
El complemento Cálculo de aluminio le ofrece más opciones. Aquí también puede calcular secciones generales que no estén predefinidas en la biblioteca de secciones. Por ejemplo, cree una sección en el programa RSECTION y luego impórtelo en RFEM/RSTAB. Dependiendo de la norma de cálculo utilizada, puede seleccionar entre varios formatos de cálculo. Esto incluye, por ejemplo, el análisis de tensiones equivalentes.
Con una licencia para RSECTION y "Secciones eficaces", también puede realizar las comprobaciones de diseño teniendo en cuenta las propiedades de la sección eficaz según EN& 1999-1-1.
Usted sabe con certeza que debe considerar el debilitamiento de la sección debido a los orificios para tornillos al conectar componentes a tracción con conexiones por tornillo. Los programas de análisis estructural también tienen una solución para esto. En el complemento Diseño de aluminio, puede introducir una reducción de la sección de la barra local. Introduzca la reducción de la sección como un valor absoluto o el porcentaje del área total.
El complemento Alabeo por torsión (7 GDL) le permite realizar el cálculo de estructuras de barras en RFEM y RSTAB, teniendo en cuenta el alabeo de la sección. Puede considerar todos los esfuerzos internos (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω) determinados de esta manera en el análisis de tensiones equivalentes del cálculo de aluminio. Nota: Esta característica aún no está disponible para las normas de cálculo ADM 2020.
¿Usó el solucionador de valores propios interno adicional para determinar el factor de carga crítica como parte del análisis de estabilidad? En este caso, puede mostrar la forma del modo de gobierno del objeto que se va a diseñar como resultado.
