Pregunta:

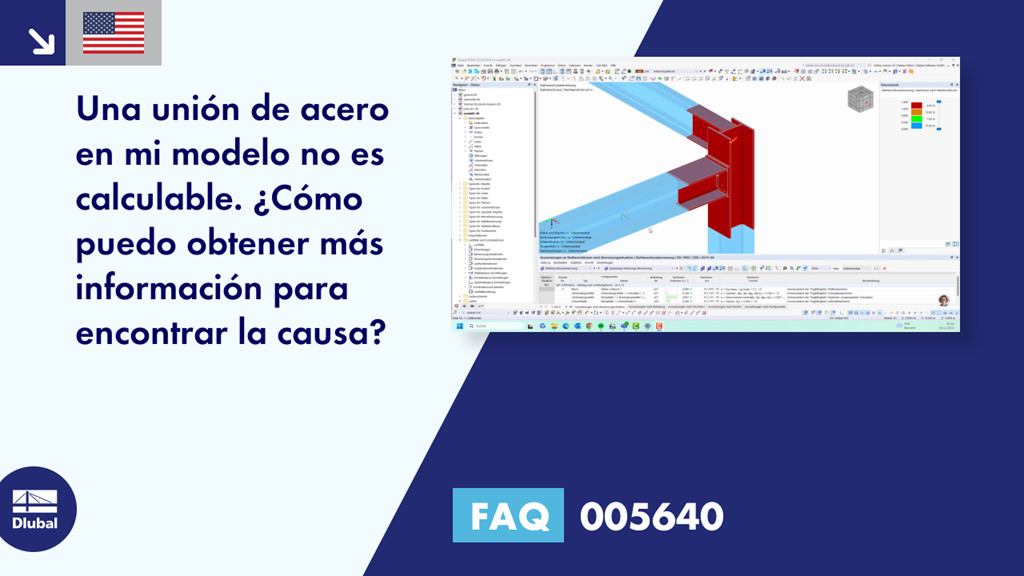

Una unión de acero en mi modelo no es calculable. ¿Cómo puedo obtener más información para encontrar la causa?
Respuesta:
Al calcular un diseño de unión de acero, se crea un modelo de elementos finitos (submodelo) inicial de la unión de acero en segundo plano y se calcula mediante RFEM 6. Por lo tanto, los errores que no se detecten durante la comprobación plausible en el complemento Uniones de acero se refieren en la mayoría de los casos a este submodelo. Puede guardarlo y abrirlo como un modelo de RFEM separado para analizarlo con más detalle.
Para hacer esto, siga los pasos a continuación:
- Haga clic en el botón "Resultados en unión de acero".
- Haga clic en el botón "Guardar modelo de uniones de acero como".
- Guardar el modelo de unión de acero
- Abrir como un modelo separado en RFEM 6
Ahora, obtendrá toda la información sobre el submodelo y puede usar todas las herramientas de RFEM 6 para encontrar la causa.
