RX-TIMBER Brace

Program RX-TIMBER Brace umożliwia obliczanie stężeń usztywniających w konstrukcjach drewnianych zgodnie z EN 1995-1-1 (EC 5) lub DIN 1052:2008-12. Zapewnia takie funkcje, jak wymiarowanie dachów o różnych kształtach z dowolnym wyborem stężeń ukośnych, łatwe wprowadzanie geometrii, automatyczne generowanie obciążeń wiatrem i tworzenie niezbędnych kombinacji dla stanu granicznego nośności, użytkowalności i odporności ogniowej.

Inne funkcje obejmują obszerną bibliotekę materiałów, określanie stopni wykorzystania, sił podporowych i odkształceń oraz kolorowe paski odniesienia w oknach wyników.

Obliczanie stężeń usztywniających

Ogółem: 4

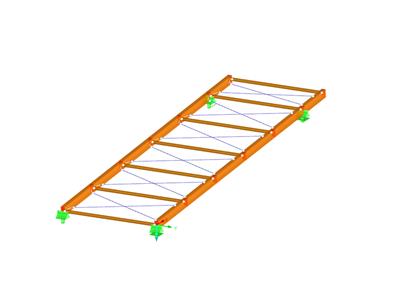

Eigenständiges Programm RX-HOLZ Verband | Stężenia kratownicowe

RX-TIMBER Brace | Funkcje

Obliczenia następujących typów dachów:
- Jednospadowy
- dach dwuspadowy
- Dach zakrzywiony
Wszystkie kształty dachu umożliwiają dowolny wybór ukośnych elementów usztywniających. Dostępne są następujące typy:
- Opadające przekątne
- Unoszące się ukośne
- Skrzyżowanie krzyżulców z liniami pionowymi
- Krzyżulce bez pionów
- Krzyżulce ze stalowymi pasami (ściągi)
Uwzględnienie rzędów okien w kalenicy poprzez wybór wewnętrznej części pośredniej.
Dla obliczeń zgodnie z EC 5 (EN 1995) dostępne są następujące załączniki krajowe:
- DIN EN 1995-1-1/NA:2013-08 (Niemcy)
- NBN EN 1995-1-1/ANB:2012-07 (Belgia)
- DK EN 1995-1-1/NA:2011-12 (Dania)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francja)
- UNI EN 1995-1-1/NA:2010-09 (Włochy)
- NEN EN 1995-1-1/NB:2007-11 (Holandia)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polska)
- SS EN 1995-1-1 (Szwecja)
- STN EN 1995-1-1/NA:2008-12 (Słowacja)
- SIST EN 1995-1-1/A101:2006-03 (Słowenia)
- CSN EN 1995-1-1:2007-09 (Republika Czeska)
- BS EN 1995-1-1/NA:2009-10 (Wielka Brytania)
Proste wprowadzanie geometrii dzięki grafice
Automatyczne generowanie obciążeń wiatrem
Automatyczne tworzenie wymaganych kombinacji dla stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej
Dowolne definiowanie przypadków obciążeń
Obszerna biblioteka materiałów
Możliwość rozszerzenia biblioteki materiałów o kolejne materiały
Obszerna biblioteka obciążeń stałych
Przypisanie konstrukcji do klas użytkowania i określenie kategorii klas użytkowania
Określanie stopni wykorzystania, sił podporowych i odkształceń
Ikona informująca o pomyślnym lub nieudanym obliczeniu
Kolorowe skale odniesienia w tabelach wyników
Bezpośredni eksport danych do aplikacji MS Excel
Interfejs DXF do przygotowywania dokumentacji produkcyjnej w CAD
Języki programowania: angielski, niemiecki, czeski, włoski, hiszpański, francuski, portugalski, polski, chiński, holenderski i rosyjski
Weryfikowalny protokół wydruku zawierający wszystkie wymagane obliczenia. Raport dostępny w wielu językach; na przykład angielski, niemiecki, francuski, włoski, hiszpański, rosyjski, czeski, polski, portugalski, chiński i holenderski.
W obliczeniach w stanie granicznym nośności sztywność przegubu jest dzielona przez częściowy współczynnik bezpieczeństwa, a w obliczeniach w stanie granicznym użytkowalności obliczana jest przy użyciu średnich sztywności. Wartości graniczne dla stanów granicznych nośności i użytkowalności można zdefiniować osobno.

RX-TIMBER Brace | Wprowadzanie danych

Geometria jest wprowadzana za pomocą szablonów, podobnie jak we wszystkich innych programach z rodziny RX‑TIMBER. Wybierając konstrukcję dachu, można zdefiniować geometrię podstawy, którą można dostosować za pomocą ustawień zdefiniowanych przez użytkownika. Z bazy danych można wybierać żądany typ drewna. Dostępne są wszystkie klasy materiałów dla drewna klejonego warstwowo, drewna liściastego, topoli i drewna iglastego określone w EN 1995-1-1. Ponadto w celu rozszerzenia biblioteki można wygenerować klasę wytrzymałości o właściwościach materiału zdefiniowanych przez użytkownika.

Ponieważ stężenia usztywniające obejmują przekroje stalowe, biblioteka zawiera również aktualne gatunki stali. Dlatego dostępne są również przekroje walcowane i spawane. Usztywnienia elementów łączących można uwzględnić w tabeli 1.5 Połączenia jako translacyjne i obrotowe sztywności sprężyste. W celu obliczenia nośności sztywności program oblicza sztywność podzieloną przez częściowy współczynnik bezpieczeństwa oraz przez wartości średnie sztywności w przypadku obliczeń w stanie granicznym użytkowalności. Obciążenie można wprowadzić bezpośrednio jako obciążenie boczne (zastępcze obciążenie boczne) wynikające z wymiarowania dźwigara kratownicowego.

Obciążenie wiatrem jest przykładane automatycznie do wszystkich czterech stron konstrukcji. Dodatkowo można zdefiniować obciążenia zdefiniowane przez użytkownika; na przykład obciążenia skupione od słupów (obciążenie wyboczeniowe). Na podstawie wygenerowanych obciążeń program automatycznie tworzy kombinacje dla obliczeń stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej w tle. Wygenerowane kombinacje mogą być uwzględniane lub dostosowywane przez użytkownika.

RX-TIMBER Brace | obliczenia

W RX-TIMBER Brace można wprowadzić następujące ustawienia do obliczeń:*Wybór obliczeń do przeprowadzenia

Wybór, czy zostaną określone siły podporowe i deformacje
Dostosowywanie zalecanych wartości granicznych dla analizy deformacji podczas obliczeń w stanie granicznym nośności i użytkowalności
Dowolne definiowanie parametrów dla obliczeń odporności ogniowej prowadzonych według metody uproszczonej
Uwzględnianie nieliniowości materiału (uszkodzenie prętów)

Typ obliczeń, które zostaną przeprowadzone, można zdefiniować poprzez parametry kontrolne.

RX-TIMBER Brace | Wyniki

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów. Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.
