RX-TIMBER Brace

Il programma RX-TIMBER Brace consente di progettare controventi di irrigidimento in strutture in legno secondo EN 1995-1-1 (EC 5) o DIN 1052:2008-12. Es bietet Ihnen Funktionen wie die Bemessung verschiedener Dachformen mit freier Wahl der Aussteifungsdiagonalen, einfache Geometrieeingabe, automatische Generierung von Windlasten und Erstellung notwendiger Kombinationen für Tragfähigkeits-, Gebrauchstauglichkeits- und Brandschutznachweise.

Ulteriori caratteristiche includono un'ampia libreria di materiali, la determinazione dei rapporti di progetto, delle forze vincolari e degli spostamenti generalizzati e le scale di relazioni colorate nelle finestre dei risultati.

Calcolo dei controventi di irrigidimento

Totale voci: 4

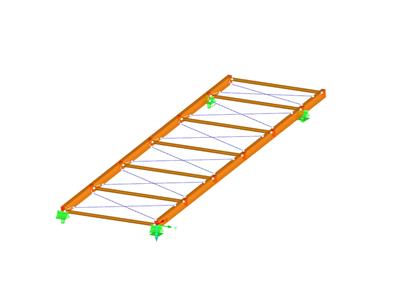

Eigenständiges Programm RX-HOLZ Verband | Controventi reticolari

RX-TIMBER Brace | Caratteristiche

Progettazione dei seguenti tipi di copertura:
- Copertura a una falda
- Copertura a due falde
- Copertura curva
Tutte le forme della copertura consentono una libera selezione delle diagonali di irrigidimento. Sono disponibili i seguenti tipi:
- Diagonali in caduta
- Diagonali crescenti
- Incrocio di diagonali con verticali
- Incrocio di diagonali senza verticali
- Incrocio di diagonali con nastri di acciaio (vincoli)
Considerazione delle file di finestre nel colmo selezionando una parte intermedia interna.
Per la verifica secondo EC 5 (EN 1995), sono disponibili le seguenti Appendici Nazionali:
- DIN EN 1995-1-1/NA:2013-08 (Germania)
- NBN EN 1995-1-1/ANB:2012-07 (Belgio)
- DK EN 1995-1-1/NA:2011-12 (Danimarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlandia)
- NF EN 1995-1-1/NA:2010-05 (Francia)
- UNI EN 1995-1-1/NA:2010-09 (Italia)
- NEN EN 1995-1-1/NB:2007-11 (Paesi Bassi)
- ÖNORM B 1995-1-1:2015-06 (Austria)
- PN EN 1995-1-1/NA:2010-09 (Polonia)
- SS EN 1995-1-1 (Svezia)
- STN EN 1995-1-1/NA:2008-12 (Slovacchia)
- SIST EN 1995-1-1/A101:2006-03 (Slovenia)
- CSN EN 1995-1-1:2007-09 (Repubblica Ceca)
- BS EN 1995-1-1/NA:2009-10 (Regno Unito)
Input geometrico semplice con grafici illustrativi
Generazione automatica dei carichi del vento
Creazione automatica delle combinazioni richieste per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco
Libera definizione dei casi di carico da utilizzare
Ampia libreria di materiali
Estensione opzionale della libreria dei materiali con ulteriori materiali
Ampia libreria di carichi permanenti
Assegnazione del framework alle classi di servizio e specificazione delle categorie di classi di servizio
Determinazione dei tassi di lavoro, delle forze vincolari e degli spostamenti generalizzati
Icona Info che indica il la riuscita o meno della verifica
Scale di riferimento dei colori nelle tabelle dei risultati
Esportazione diretta dei dati in MS Excel o OpenOffice.org Calc
Interfaccia DXF per la preparazione di documenti di produzione in CAD
Lingue del programma: inglese, tedesco, ceco, italiano, spagnolo, francese, portoghese, polacco, cinese, olandese e russo
Relazione di calcolo verificabile, compresi tutti i progetti richiesti. Relazione di calcolo disponibile in molte lingue di output; ad esempio, inglese, tedesco, francese, italiano, spagnolo, russo, ceco, polacco, portoghese, cinese e olandese.
Nel progetto allo stato limite ultimo, la rigidezza della cerniera è divisa per il coefficiente di sicurezza parziale e nel progetto allo stato limite di esercizio calcolato utilizzando le rigidezze medie. I valori limite per lo stato limite ultimo e di esercizio possono essere definiti separatamente.

RX-TIMBER Brace | Input

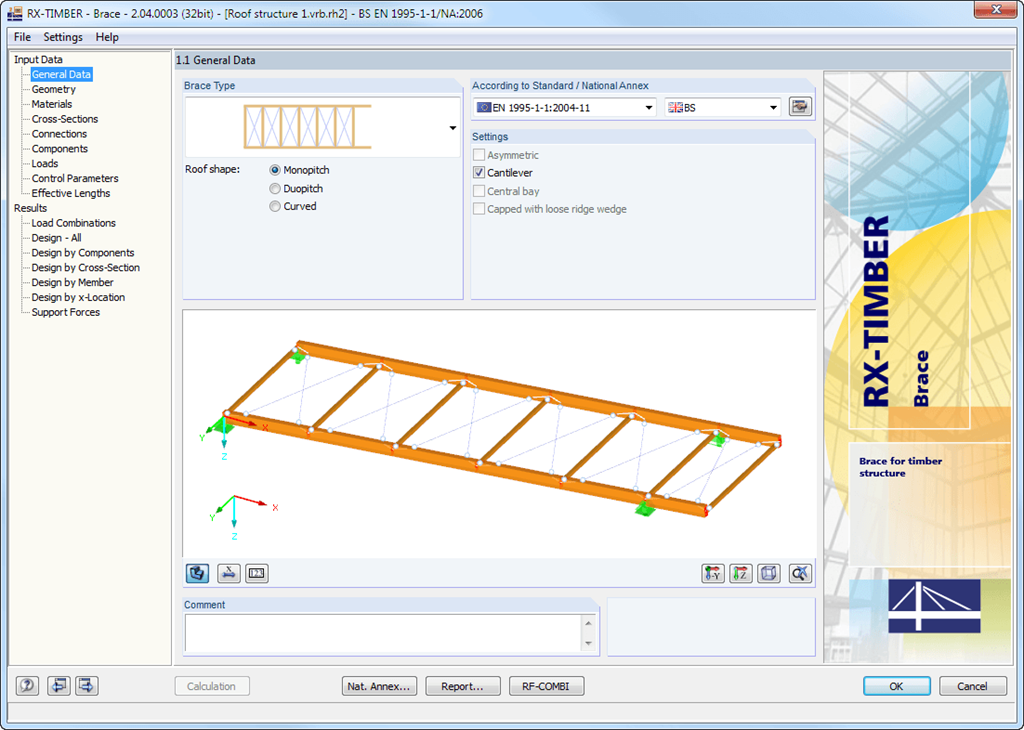

La geometria viene inserita tramite template, come in tutti gli altri programmi della famiglia RX-TIMBER. Selezionando la struttura della copertura, si definisce la geometria di base, che può essere modificata dalle impostazioni definite dall'utente. La classe di legno pertinente del materiale può essere selezionata dalla libreria dei materiali. Sono disponibili tutti i tipi di materiali per legno lamellare lamellare, legno duro, pioppo e legno di conifere specificati nella EN 1995-1-1. Inoltre, è possibile generare una classe di resistenza con proprietà del materiale definite dall'utente per ampliare la libreria.

Poiché il controvento di irrigidimento include le sezioni trasversali in acciaio, anche le attuali qualità di acciaio sono integrate nella libreria. Pertanto, sono disponibili anche sezioni trasversali laminate e saldate. L'irrigidimento degli elementi di accoppiamento può essere considerato nella Tabella 1.5 Collegamenti come rigidezze traslazionali e rotazionali delle molle. Il programma gestisce queste rigidezze con una rigidezza divisa per il coefficiente di sicurezza parziale per la verifica della capacità portante e con i valori medi della rigidezza per la verifica allo stato limite di esercizio. Il carico può essere inserito direttamente come carico laterale (carico laterale equivalente) risultante dalla verifica di una trave reticolare.

Il carico del vento viene applicato automaticamente su tutti e quattro i lati della struttura. Inoltre, è possibile specificare carichi definiti dall'utente; ad esempio, carichi concentrati da colonne (carico di instabilità). In base ai carichi generati, il programma crea automaticamente combinazioni per gli stati limite ultimi e di esercizio, nonché per la verifica della resistenza al fuoco in background. Le combinazioni generate possono essere considerate o modificate in base alle specifiche definite dall'utente.

RX-TIMBER Brace | progettazione

In RX-TIMBER Controvento, è possibile effettuare le seguenti impostazioni per il calcolo:*Selezione dei progetti da eseguire

Determinazione o meno delle reazioni vincolari e degli spostamenti generalizzati
Modifica dei valori limite raccomandati per l'analisi degli spostamenti generalizzati per il progetto allo stato limite ultimo e di esercizio
Libera definizione dei parametri per il progetto della protezione al fuoco con il metodo semplificato
Considerazione delle non-linearità del materiale (aste che giungono a rottura)

Il tipo di progetto da eseguire può essere definito attraverso parametri di controllo.

RX-TIMBER Brace | Risultati

Dopo il calcolo, i risultati dei progetti eseguiti, compresi tutti i valori intermedi richiesti, vengono visualizzati in tabelle di risultati chiaramente disposte ordinate secondo vari criteri. Poiché il programma visualizza i valori intermedi in dettaglio, la trasparenza di tutti i progetti è assicurata. È possibile visualizzare la distribuzione delle forze interne per ogni posizione x della trave in una finestra grafica separata. Qui è possibile visualizzare sia gli spostamenti generalizzati che le singole forze interne.

I progetti con i dettagli di progetto e i diagrammi dei risultati selezionati possono essere aggiunti nella relazione di calcolo, fornendo una documentazione chiaramente organizzata. La relazione di calcolo può includere grafici, descrizioni, disegni e altro ancora. Inoltre, è possibile selezionare quali dati di calcolo saranno trattati nella relazione di calcolo.
