RX-TIMBER Brace

O programa RX‑TIMBER Brace permite dimensionar contraventamentos de reforço em estruturas de madeira de acordo com as normas EN 1995-1-1 (EC 5) ou DIN 1052:2008-12. O programa oferece várias funções, tais como dimensionamento de diferentes formas de cobertura com livre seleção de diagonais de reforço, entrada fácil da geometria, geração automática de cargas de vento e criação de combinações necessárias para os estados limite último e de utilização, bem como verificações da resistência ao fogo.

Outras funções incluem uma extensa biblioteca de materiais, determinação de relações de dimensionamento, forças de apoio e deformações, bem como escalas de relação coloridas nas janelas de resultados.

Cálculo de contraventamentos de reforço

Total de itens: 4

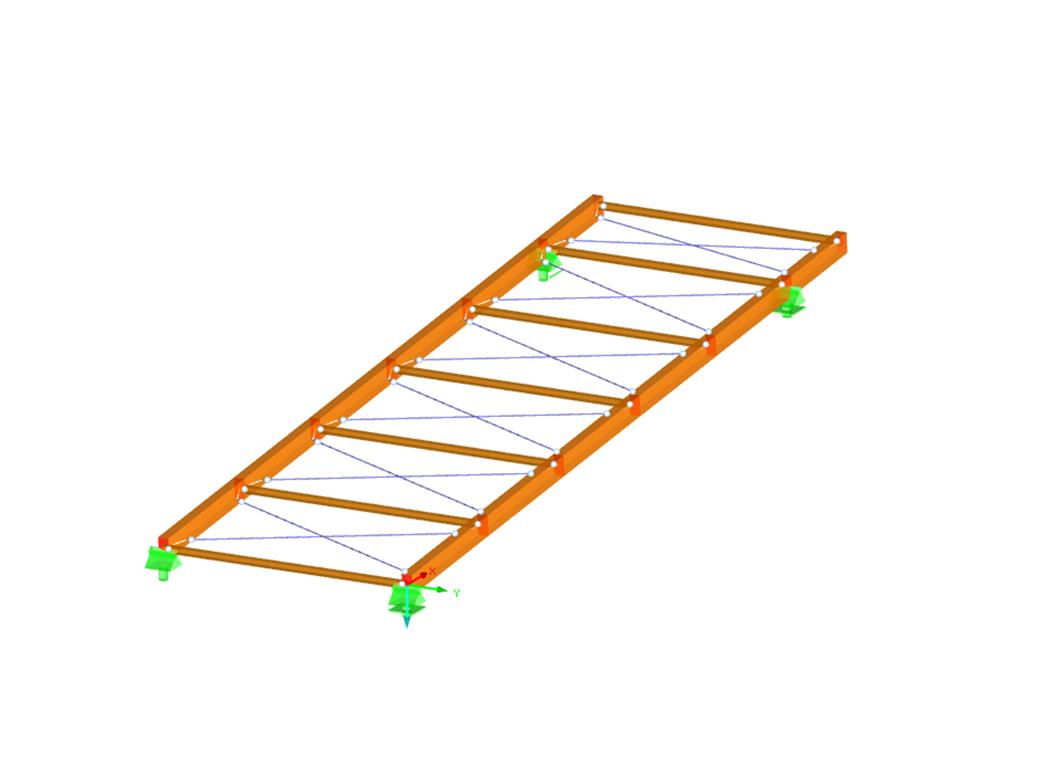

Eigenständiges Programm RX-HOLZ Verband | Treliças

RX-TIMBER Brace | Funções

Os seguintes tipos de cobertura podem ser dimensionados:
- Cobertura de uma água
- Cobertura de duas águas
- Cobertura em arco
Nos seguintes tipos de cobertura, é possível uma livre seleção de diagonais de reforço. Estão disponíveis os seguintes tipos:
- Diagonais descendentes
- Diagonais ascendentes
- Diagonais cruzadas com verticais
- Diagonais cruzadas sem verticais
- Diagonais cruzadas de bandas de aços (tirantes)
Podem ser consideradas bandas de janelas na cumeeira selecionando uma parte intermédia interior
No EC 5 (EN 1995), estão de momento disponíveis os seguintes anexos nacionais:
- DIN EN 1995-1-1/NA:2013-08 (Alemanha)
- NBN EN 1995-1-1/ANB:2012-07 (Bélgica)
- DK EN 1995-1-1/NA:2011-12 (Dinamarca)
- SFS EN 1995-1-1/NA:2007-11 (Finlândia)
- NF EN 1995-1-1/NA:2010-05 (França)
- UNI EN 1995-1-1/NA:2010-09 (Itália)
- NEN EN 1995-1-1/NB:2007-11 (Países Baixos)
- ÖNORM B 1995-1-1:2015-06 (Áustria)
- PN EN 1995-1-1/NA:2010-09 (Polónia)
- SS EN 1995-1-1 (Suécia)
- STN EN 1995-1-1/NA:2008-12 (Eslováquia)
- SIST EN 1995-1-1/A101:2006-03 (Eslovénia)
- CSN EN 1995-1-1:2007-09 (República Checa)
- BS EN 1995-1-1/NA:2009-10 (Reino Unido)

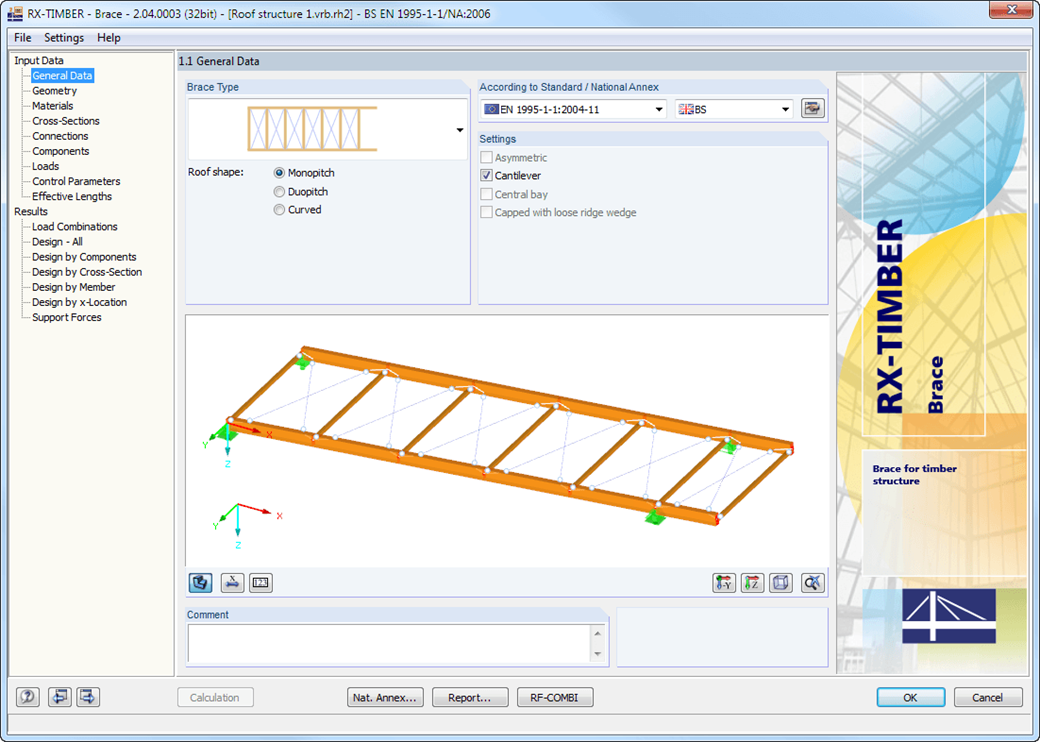

Entrada simples da geometria com gráficos úteis
Geração automática de cargas de vento
Criação automática das combinações necessárias para as verificações do estado limite último, do estado limite de utilização e da proteção contra incêndio
Os casos de carga a serem utilizados podem ser definidos livremente
Biblioteca de materiais extensa
Extensão opcional da biblioteca de materiais por outros materiais
Biblioteca extensa para cargas permanentes
Atribuição de estruturas portantes para classes de utilização e especificação de categorias de classes de utilização
Determinação de quocientes de verificação, forças nos apoios e deformações
Breve informação sobre verificações cumpridas e não cumpridas
Escalas de referência coloridas nas janelas de resultados
Exportação direta de dados para o MS Excel
Interface DXF para criação de documentos de produção em CAD
Idiomas do programa: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Relatório de impressão com todas as verificações necessárias, disponível nos seguintes idiomas: português, inglês, alemão, francês, espanhol, italiano, checo, polaco, neerlandês, russo e chinês.
Na verificação do estado limite último, o RX-TIMBER Brace divide a rigidez das articulações pelo coeficiente de segurança parcial. No estado limite de utilização, a verificação é efetuada através da rigidez média. Além disso, é possível definir separadamente os valores limite para o estado limite último e o estado limite de utilização.

RX-TIMBER Brace | Entradas

A entrada de dados da geometria ocorre como nos outros programas da família de RX-TIMBER, através de modelos. Com a seleção do tipo da forma da cobertura, é definida a geometria base, a qual depois pode ser ajustada pelo utilizador. Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. Todas as classes de materiais especificadas na EN 1995-1-1 e nos anexos nacionais selecionados estão disponíveis para madeira laminada colada, frondosa e conífera. Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais.

Como em contraventamentos de reforço também são utilizadas secções de aço, estão integradas na base de dados os tipos de aço mais frequentes. Por isso, para a entrada de secções, encontram-se igualmente disponíveis perfis laminados e soldados. As rigidezes de elementos de ligação podem ser consideradas na tabela 1.5 Ligações como rigidezes de molas de translação ou rotação. O programa trata estas rigidezes com uma rigidez dividida pelo coeficiente de segurança parcial para o dimensionamento do estado limite último e com um valor médio da rigidez para dimensionamento do estado limite de utilização. O carregamento pode ser introduzido diretamente como uma carga lateral (carga lateral equivalente), resultante de um dimensionamento de treliça.

O vento é aplicado automaticamente às quatro faces da estrutura. Adicionalmente, podem ser especificadas cargas definidas pelo utilizador, por exemplo, cargas concentradas de pilares (carga de encurvadura). De acordo com as cargas geradas, o programa cria automaticamente no fundo as combinações para o estado limite último, estado limite de utilização e proteção contra incêndio. As combinações geradas podem ser analisadas e, se necessário, ajustadas pelo utilizador.

RX-TIMBER Brace | Dimensionamento

Em RX-TIMBER Brace, podem ser definidas as seguintes configurações para o cálculo:*Seleção dos dimensionamentos a serem realizados

Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
Ajustamento dos valores limite recomendados para verificação de deformação nos estados limite último e de utilização
Definição livre de parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
Consideração de não linearidades de materiais (barras que falham)

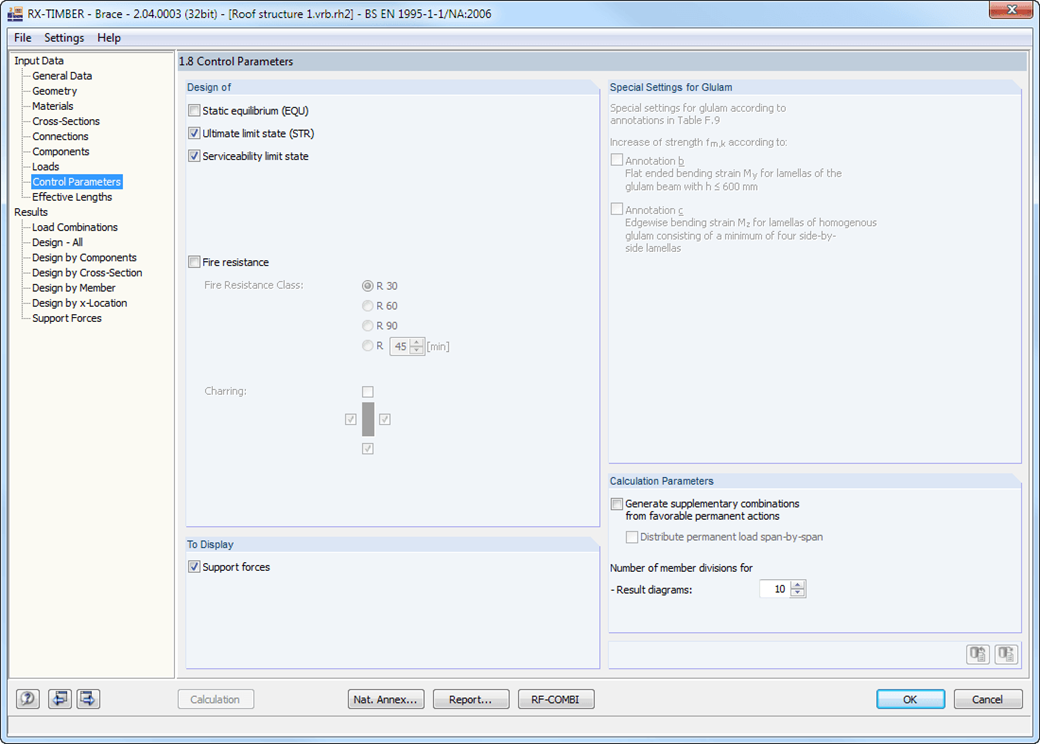

O tipo de verificação a ser efetuado pode ser definido nos parâmetros de controlo.

RX-TIMBER Brace | Resultados

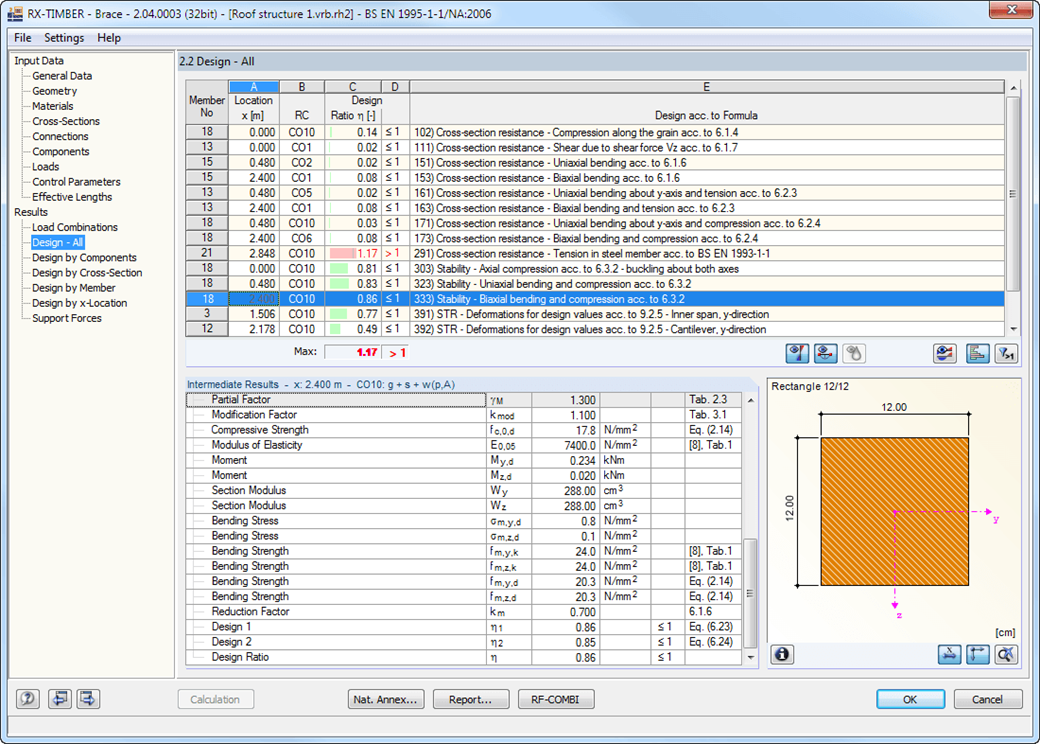

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
