RX-TIMBER Brace

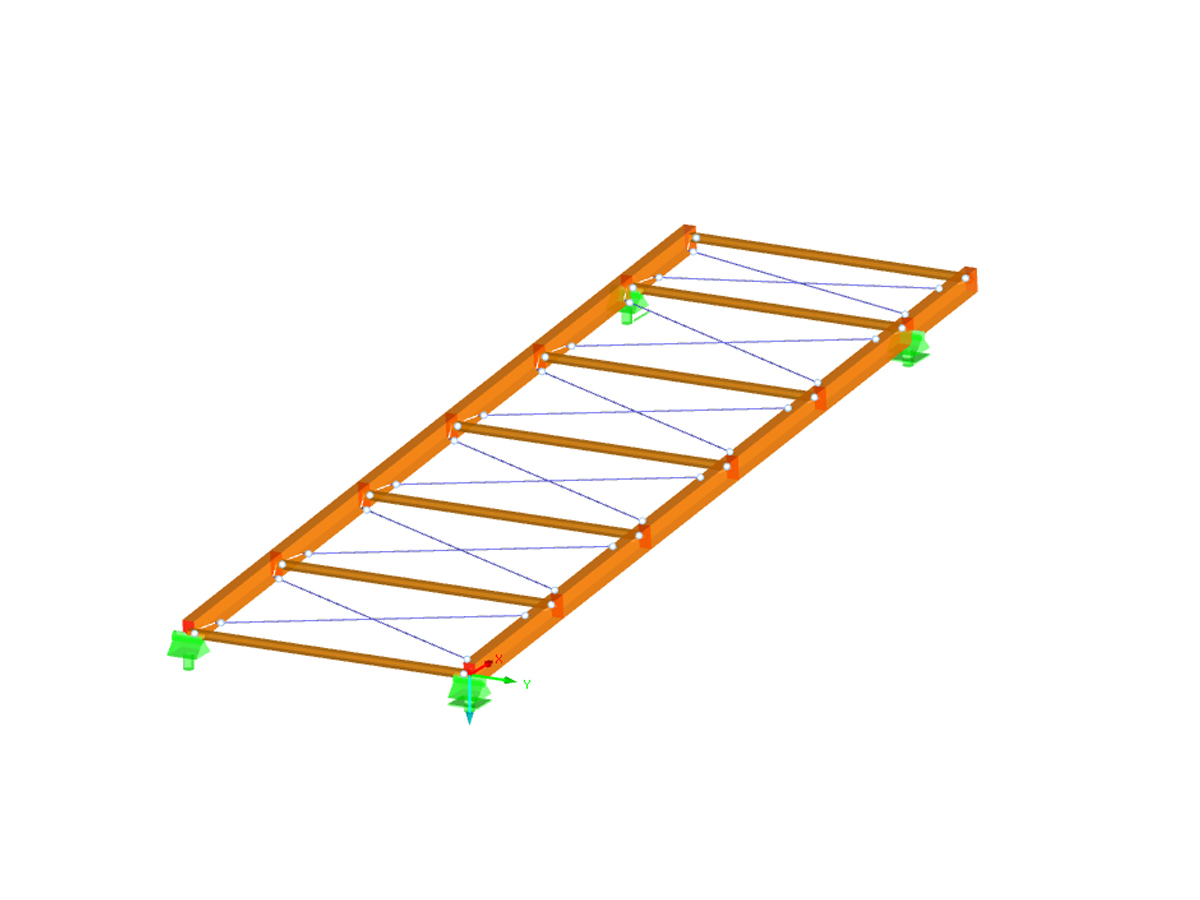

Программа RX-TIMBER Brace позволяет рассчитывать связи жёсткости ферм в деревянных конструкциях по нормам EN 1995‑1‑1 (EC 5) или DIN 1052:2008‑12. Она предоставляет вам тширокий спектр возможностей, таких как расчёт различных форм кровли со свободным выбором диагоналей жёсткости, простой ввод геометрии, автоматическое создание ветровых нагрузок и возможность создания необходимых сочетаний для предельных состояний по несущей способности и пригодности к эксплуатации и расчёт на огнестойкость.

Дополнительные функции включают в себя обширную базу данных материалов, определение расчётных соотношений, опорных реакций и деформаций, а также цветные шкалы отношений в окнах результатов.

Расчёт связей жёсткости

Всего позиций: 4

Eigenständiges Programm RX-HOLZ Verband | Связи фермы

RX-TIMBER Brace | Характеристики

Расчет следующих типов кровель:
- Односкатная кровля
- Двускатная крыша
- Криволинейная кровля
Все формы кровли допускают свободный выбор диагоналей жесткости. Доступны следующие типы:
- Падающие диагонали
- Подъемные диагонали
- Пересечение диагоналей с вертикалями
- Пересечение диагоналей без вертикалей
- Пересечение диагоналей со стальными полосами (стяжками)
Учет рядов окон в коньке путем выбора внутренней промежуточной части.
Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
- DIN EN 1995-1-1/NA:2013-08 (Германия)
- NBN EN 1995-1-1/ANB:2012-07 (Бельгия)
- DK EN 1995-1-1/NA:2011-12 (Дания)
- SFS EN 1995-1-1/NA:2007-11 (Финляндия)
- NF EN 1995-1-1/NA:2010-05 (Франция)
- UNI EN 1995-1-1/NA:2010-09 (Италия)
- NEN EN 1995-1-1/NB:2007-11 (Нидерланды)
- ÖNORM B 1995-1-1:2015-06 (Австрия)
- PN EN 1995-1-1/NA:2010-09 (Польша)
- SS EN 1995-1-1 (Швеция)
- STN EN 1995-1-1/NA:2008-12 (Словакия)
- SIST EN 1995-1-1/A101:2006-03 (Словения)
- CSN EN 1995-1-1:2007-09 (Чехия)
- BS EN 1995-1-1/NA:2009-10 (Великобритания)
Простой ввод геометрии с помощью наглядной графики
Автоматическое создание ветровых нагрузок
Автоматическое создание требуемых сочетаний для предельных состояний по несущей способности и пригодности к эксплуатации, а также для расчета на огнестойкость
Свободное определение используемых загружений
Обширная база данных материалов
Возможность расширения базы данных материалов
Обширная база данных постоянных нагрузок
Присвоение каркаса классам сооружений и определение категорий классов сооружений
Определение расчетных соотношений, опорных реакций и деформаций
Информационный значок, указывающий на успешный или неудачный расчет
Цветовые шкалы значений в таблицах результатов
Прямой экспорт данных в программу MS Excel
Интерфейс DXF для подготовки производственных документов в CAD
Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.
В расчете предельного состояния по несущей способности жесткость шарнира делится на частичный коэффициент надежности, а в расчете предельного состояния по пригодности к эксплуатации он рассчитывается с помощью средних жесткостей. Предельные значения для предельного состояния по несущей способности и по пригодности к эксплуатации могут быть заданы отдельно.

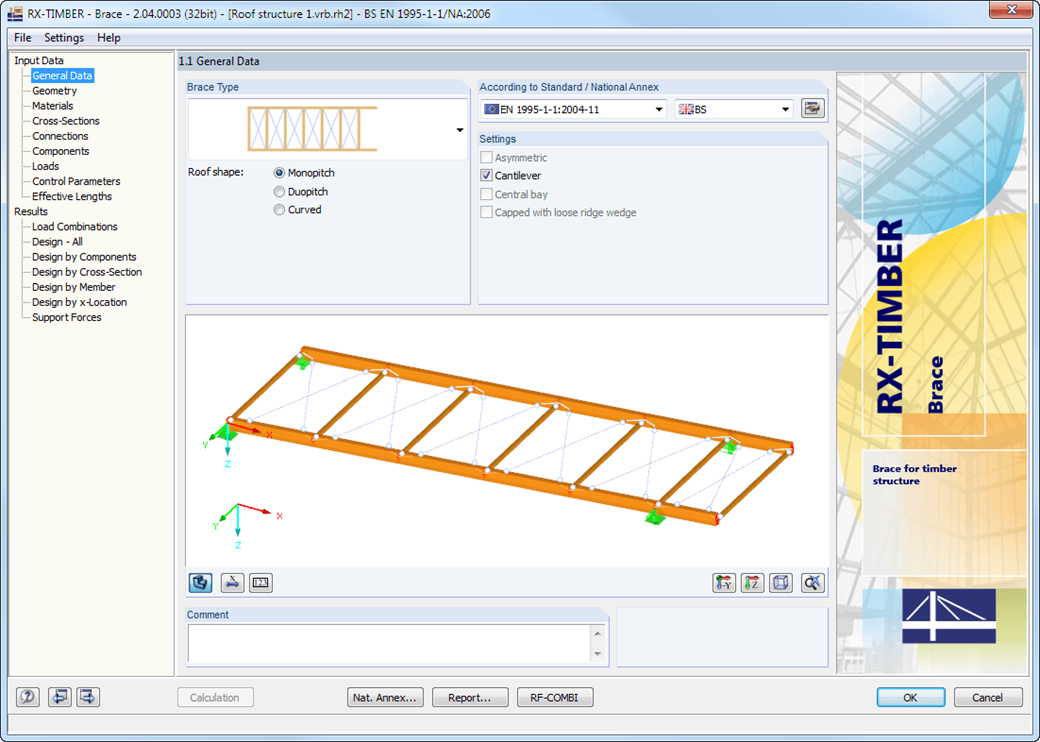

RX-TIMBER Brace | Ввод данных

Параметры геометрии вводятся с помощью шаблонов, аналогично всем остальным программам семейства RX-TIMBER. Выбирая конструкцию кровли, Вы определяете основную геометрию, которую можно откорректировать с помощью пользовательских параметров. Соответствующий класс древесины можно выбрать из библиотеки материалов. Доступны все классы материалов, указанные в норме EN 1995-1-1, для дощатоклееной древесины, лесоматериала лиственных и хвойных пород. Более того, можно генерировать класс прочности на основе характеристик материалов, задаваемых пользователем, для расширения базы данных.

Вследствие того, что стальные сечения также используются в связях жесткости, текущие классы прочности стали также содержатся в библиотеке. Поэтому в ассортименте также прокатные и сварные профили. Повышение жесткости соединительных элементов можно рассмотреть в таблице 1.5 Соединения, в качестве поступательной и вращательной жесткости пружины. Программа обрабатывает данные жесткости с помощью жесткости, которая разделена на частичный коэффициент надежности для расчета несущей способности и с помощью средних величин жесткости для расчета на пригодность к эксплуатации. Нагрузку можно ввести напрямую, как боковую нагрузку (эквивалентную боковую нагрузку) возникающую вследствие расчета решетчатой фермы.

Ветровая нагрузка автоматически применяется ко всем четырем сторонам конструкции. Кроме того, вы можете задать пользовательские нагрузки; например, сосредоточенные нагрузки от колонн (критическая нагрузка). В соответствии с генерированными нагрузками, программа автоматически в фоновом режиме создает сочетания для предельного состояния по прочности, предельного состояния по пригодности к эксплуатации и для расчета огнеупорности. Генерированные сочетания могут быть учтены в расчете или изменены с помощью параметров, заданных пользователем.

RX-TIMBER Brace | Расчёт

В программе RX-TIMBER Brace можно задать следующие настройки для расчета:*Выбрать расчет, который будет выполнен

Выбор отображения опорных реакций и деформаций
Корректировка рекомендуемых предельных значений для анализа деформаций при расчёте предельных состояний по несущей способности и пригодности к эксплуатации
Определение параметров для расчета на огнестойкость в соответствии с упрощенным методом
Учёт нелинейности материала (стержни, выходящие из работы)

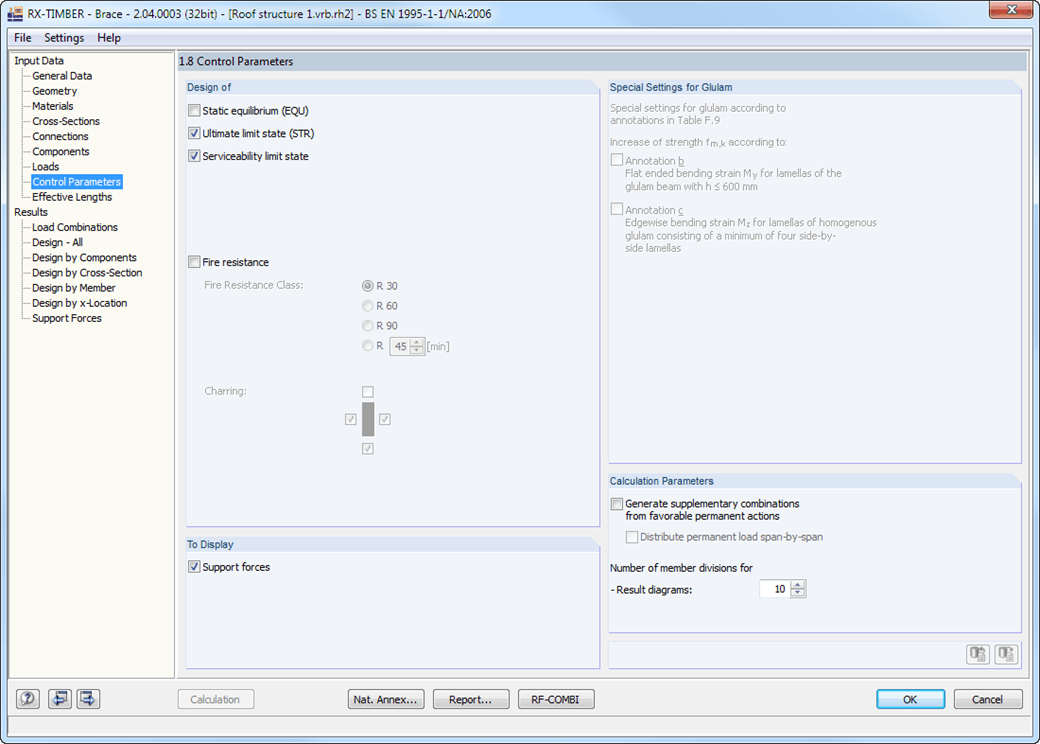

Тип расчета, который будет выполнен, можно задать в окне Контрольные параметры.

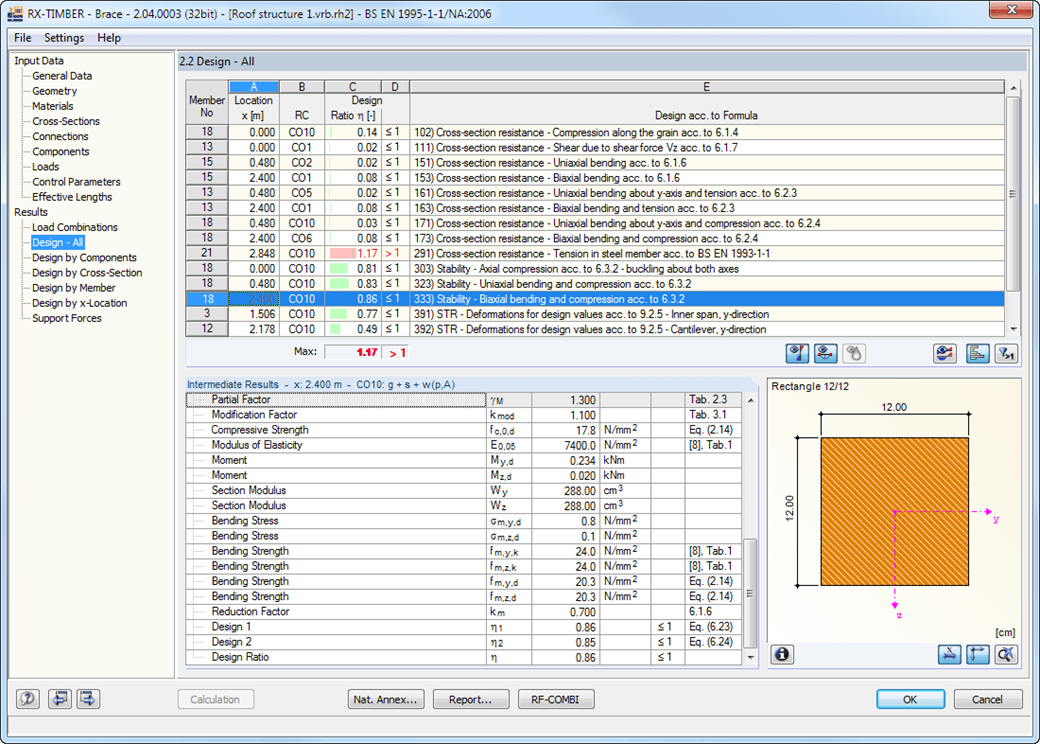

RX-TIMBER Brace | Результаты

После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.

Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.
