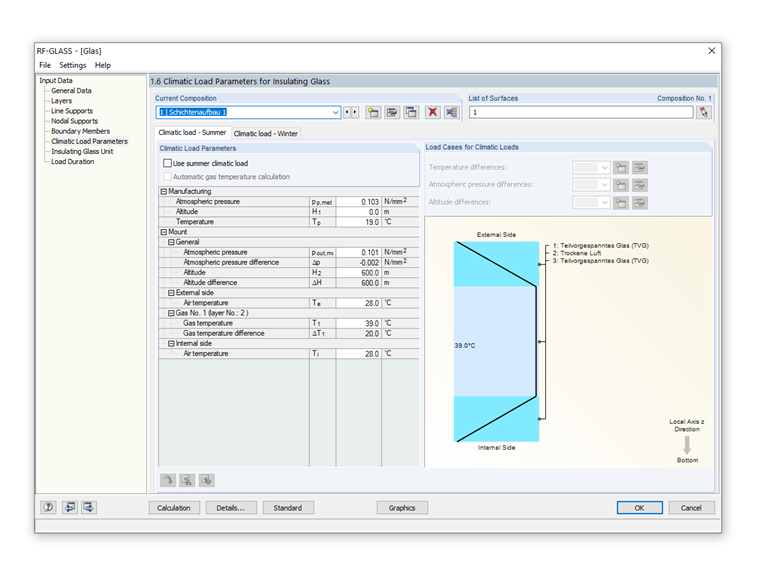

V přídavném modulu RF-GLASS se klimatická zatížení zobrazí v dialogu 1.6. Hierbei kann das Kontrollfeld "Verwenden" bei den einzelnen Klimalasten deaktiviert werden, um die Berechnung ohne Klimalasten durchzuführen.
Výpočet tabulí izolačního skla bez klimatických zatížení v modulu RF-GLASS
Je možné pro kontrolu analyzovat tabule izolačního skla bez klimatického zatížení?
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.




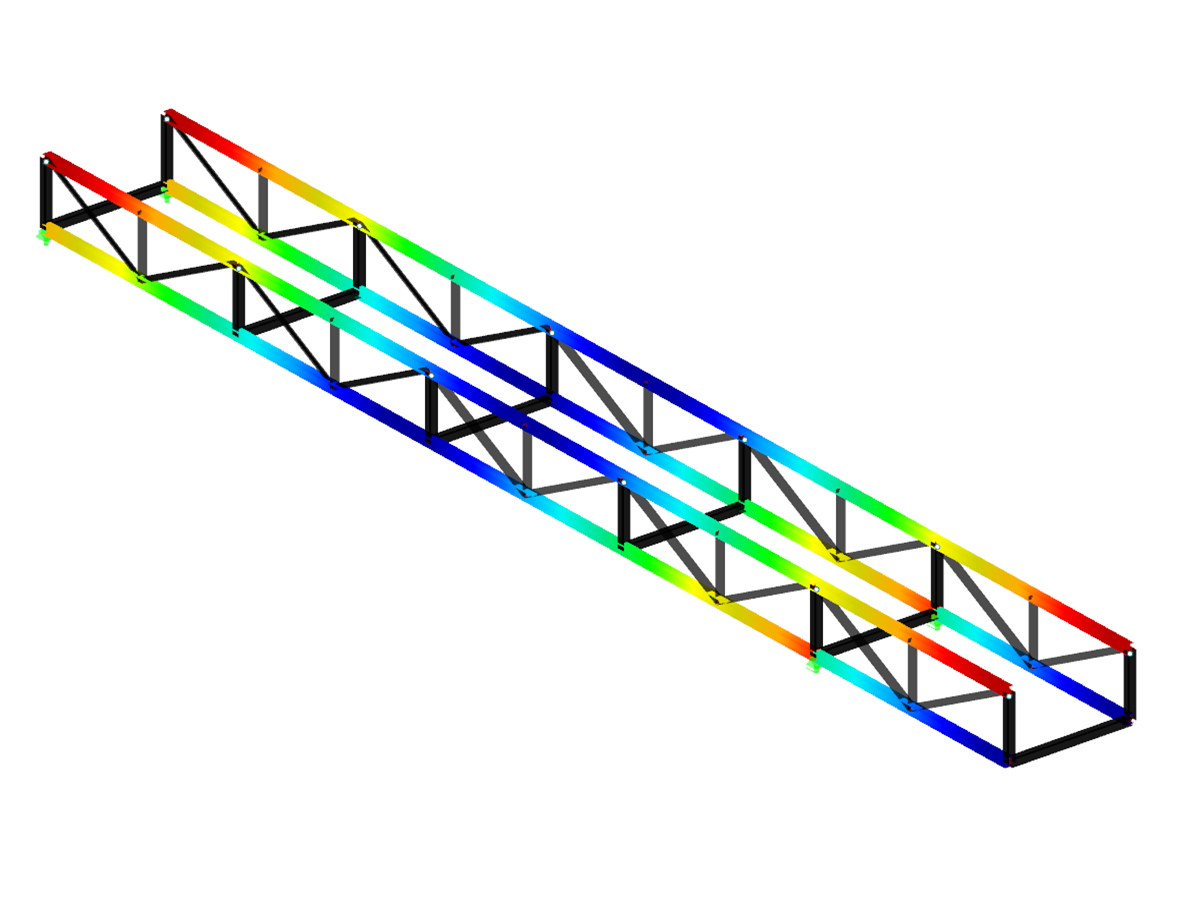

V souladu s DIN 18800, část 2, se pro zjednodušení výpočtu provádějí posouzení pro rovinný vzpěr a pro prostorový vzpěr zvlášť. Obecně se posouzení rovinného vzpěru provádí v rovině konstrukce pomocí analýzy napětí rovinné konstrukce podle teorie druhého řádu se zohledněním návrhových zatížení a počátečních deformací.
Posouzení na klopení se provádí na jednotlivém prutu odděleném od celé konstrukce pomocí definovaných okrajových podmínek a zatížení pružně-elastickou metodou.
Přídavný modul RF-/FE-LTB hledá rozhodující způsob porušení pomocí součinitele kritického zatížení, který popisuje vzpěr ohybem, klopením a klopení nebo kombinaci všech druhů porušení v závislosti na modelu a působícím zatížení. Poté modul provede nový výpočet pro získání požadovaných operandů.
Nastavení detailů určuje, zda se součinitel kritického zatížení počítá v důsledku ztráty stability (za předpokladu, že materiál je definován nekonečně elastickými vlastnostmi) nebo s omezením napětí.
V případě potřeby lze velikost konečných prvků upravit. Upravit lze také dílčí součinitel spolehlivosti γM. V přídavném modulu RF-/FE-LTB jsou iterační parametry vhodně přednastaveny pro výpočet všech běžných modelů, lze je však individuálně upravit.

Rozsáhlé a snadné možnosti nastavení ve vstupních tabulkách usnadňují zobrazení konstrukčního systému:
Uzlové podpory
- Typ podepření jednotlivých uzlů lze upravit.
- Pro každý uzel je možné definovat deplanační zpevnění. Výsledná deplanační pružina se stanoví automaticky ze vstupních parametrů.
Pružné uložení prutu
- U pružných podloží prutů je možné konstanty tuhosti zadat ručně.

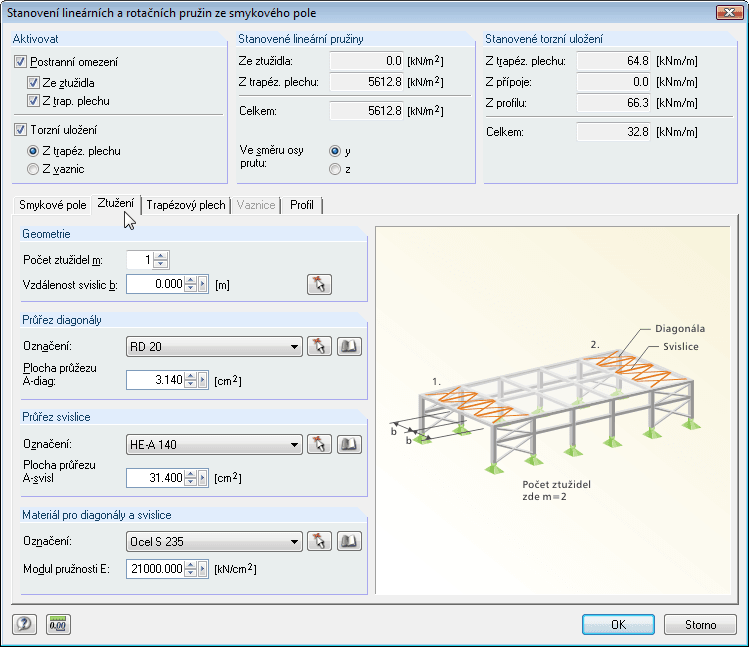

- Případně lze k zadání lineárních a rotačních pružin ze smykového pole využít různé možnosti nastavení.
Pružiny na koncích prutu
- Modul RF-/FE-LTB automaticky vypočítá jednotlivé konstanty tuhosti. Pomocí dialogů a detailních obrázků můžete zobrazit translační pružinu pomocí spojovacího prvku, rotační pružinu pomocí spojovacího sloupu nebo deplanační výztuhu (dostupné typy: čelní deska, U-profil, úhelník, spojovací sloup, konzolová část).
Klouby na koncích prutu
- Nejsou-li v programu RFEM/RSTAB definovány klouby na koncích prutu pro danou sadu prutů, je možné je zadat přímo v modulu RF-/FE-LTB.
Oblasti zatížení
- Zatížení na uzly a pruty pro vybrané zatěžovací stavy a kombinace zatížení se zobrazí v oddělených tabulkách. Údaje v tabulkách lze libovolně upravovat, doplňovat nebo mazat.
Imperfekce
- RF-/FE-LTB automaticky nastaví imperfekce pomocí normování nejmenšího vlastního tvaru.

Po zadání celkové konstrukce v programu RFEM/RSTAB je možné spustit přídavný modul RF-/FE-LTB. Zde můžete definovat sledy prutů a zatěžovací stavy nebo kombinace, které se mají posoudit v návrhovém případu.

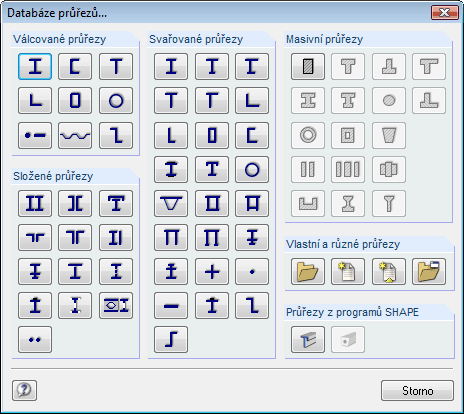

Sled prutů lze vybrat také graficky. Materiály a průřezy používané v programu RFEM/RSTAB jsou již přednastaveny, lze je však v případě potřeby kdykoli upravit. Pro tento účel jsou k dispozici rozsáhlé knihovny.
.png?mw=512&hash=7c56a61786d4caf159a4d9e31104703d2074dad9)
- Plná integrace do programu RFEM/RSTAB včetně importu všech příslušných zatížení
- Obecná analýza napětí s vázaným kroucením podle pružno-elastické metody
- Posouzení stability rovinných sledů prutů pro vzpěr a klopení
- Určení součinitele kritického zatížení a tím i Mcr nebo Ncr (tento součinitel může být použit v přídavném modulu RF-/LTB pro posouzení metodou elasticky-plasticky)
- Posouzení na klopení libovolného průřezu (také průřezů z programu SHAPE-THIN)
- Posouzení prutů a sad prutů na kroucení (např. nosník jeřábu)
- Volitelné stanovení součinitele pro mezní únosnost (součinitel kritického zatížení)
- Zobrazení torzních tvarů a vlastních tvarů na renderovaném průřezu
- Výkonné nástroje pro výpočet smykových polí a torzních uložení, například z trapézových plechů, vaznic, ztužení
- Pohodlné stanovení diskrétních pružin, například deplanačních pružin z čelních desek nebo rotačních pružin ze sloupů
- Grafický výběr bodů působení zatížení na průřezu (horní pás, těžiště, dolní pás nebo jakýkoli jiný bod)
- Libovolné umístění excentrických uzlových a liniových podpor na průřezu
- Určení hodnot pootočení nebo počátečního zakřivení podle DIN 18800 pomocí analýzy vlastních čísel
- Speciální deplanační klouby pro stanovení podmínek deplanace na přechodech
