Zohlednění interakce přípoj-konstrukce v programu RFEM 6

Interakce mezi spoji a konstrukcí (JSI) označuje komplexní chování, ke kterému dochází, když jsou konstrukční prvky, zejména ocelové pruty, spojeny ve spoji. Při této interakci dochází k přenosu sil, jako jsou normálové síly, ohybové momenty, posouvající síly a krouticí momenty mezi připojenými pruty a samotným styčníkem.

JSI v podstatě poukazuje na to, jak tuhost spojů, jako jsou spoje v ocelových přípojích, ovlivňuje celkové chování konstrukce. Vzhledem k tomu, že styčníky nejsou dokonale tuhé, mohou se při zatížení deformovat, a ovlivnit tak průběh vnitřních sil, momentů a posunů v systému. Proto je přesné zohlednění JSI zásadní pro přesné rozložení zatížení, předcházení potenciálním selháním konstrukce a zajištění souladu konstrukce s příslušnými návrhovými předpisy a normami.

Integrated Steel Joint Model

Proč je důležité zohlednit interakci přípoj-konstrukce?

1. Přesný průběh zatížení

Základním účelem zohlednění JSI při modelování a posouzení je přesné rozdělení sil v konstrukci. Pokud není správně zohledněno chování přípoje, může dojít k nesprávnému výpočtu sil přenášených mezi připojenými pruty, což vede k nesprávným výsledkům posouzení. Například při posouzení spoje nosník-sloup by se mělo zohlednit, jak se spojem přenáší normálová síla ve sloupu a ohybový moment v nosníku. Ignorování této interakce může vést k nadhodnocení nebo podcenění sil v sousedních prutech, což může vést k nebezpečné konstrukci.

2. Stabilita a bezpečnost konstrukce

V návaznosti na předchozí bod mají styčníky rozhodující vliv na rozdělení bočních sil a momentů. Přesné znázornění chování spoje je zásadní pro odolnost konstrukce vůči nestabilitě, jako jsou nadměrné průhyby nebo vybočení. Interakce spoj-konstrukce (JSI) je zvláště důležitá při dynamickém nebo seizmickém zatížení, protože významně ovlivňuje celkovou stabilitu. U rámů odolných proti kroucení je zvláště důležitá schopnost spoje přenášet rotační síly. Pokud tyto interakce nebudou řádně zohledněny, může to vést ke katastrofálním selháním spojů, které naruší celkovou integritu konstrukce.

3. Optimalizace využití materiálu

Správné modelování JSI umožňuje optimalizovat využití materiálu tím, že zajišťuje, aby spoje a připojené pruty byly navrženy s dostatečnou nosností, ale nebyly přemrštěny. Nadhodnocení sil ve spoji by mohlo vést k větším a těžším spojům, než je nutné, což vede ke zvýšení nákladů na materiál. Na druhé straně by podcenění sil mohlo vést k nejistým posouzením. Dosažení správné rovnováhy snižuje celkovou spotřebu materiálu a náklady na výstavbu.

4. Soulad s normou

Návrhové normy, jako například normy Eurokódu, AISC a dalších regionálních norem, vyžadují zvláštní zohlednění chování spojů při různých podmínkách zatížení. Tyto normy poskytují pokyny pro navrhování a testování spojů v ocelových konstrukcích pro zajištění bezpečnosti a výkonu. Ignorování JSI může vést k nedodržení těchto norem, což může vést k selhání konstrukce, nákladným opravám nebo dokonce k právním problémům.

Zohlednění interakce přípoj-konstrukce v programu RFEM 6

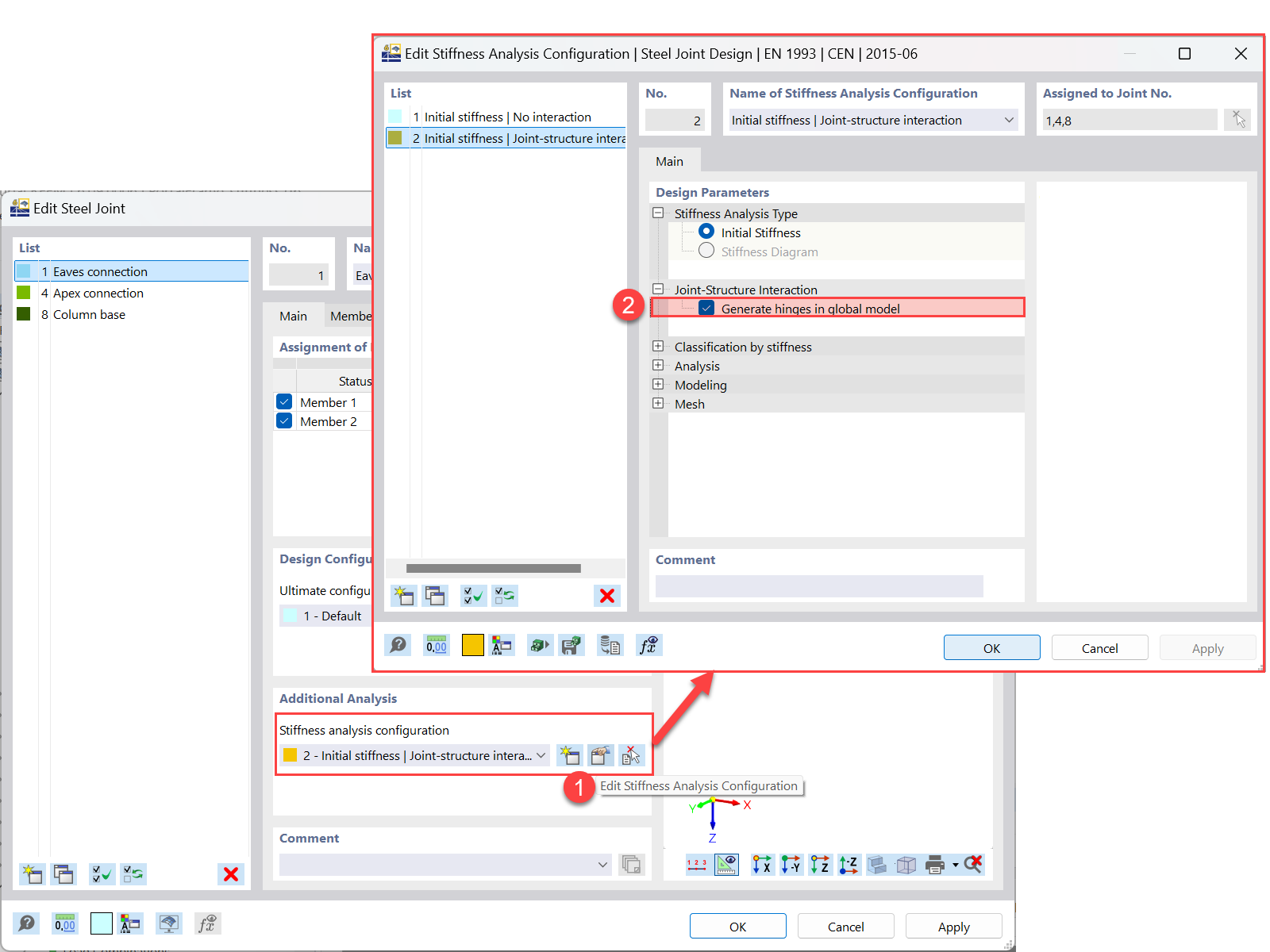

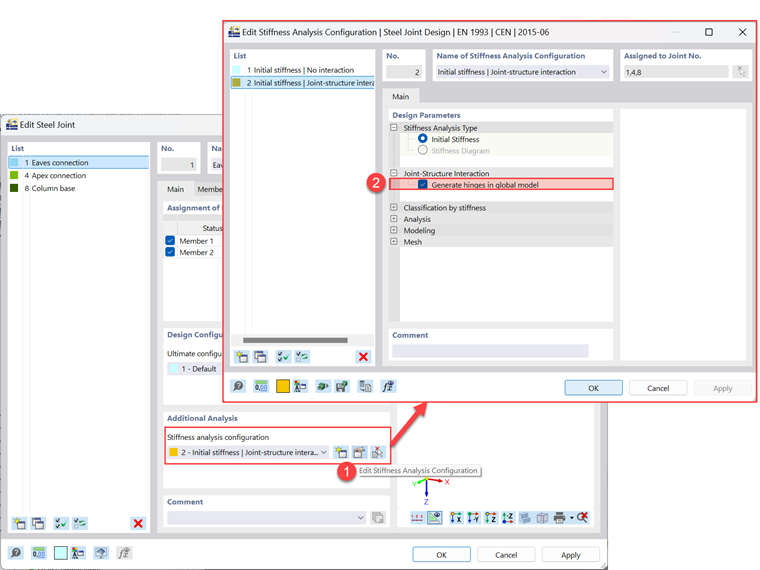

V programu RFEM 6 lze interakci přípoj-konstrukce (JSI) efektivně modelovat pomocí addonu Ocelové přípoje, který představuje účinnou a přesnou metodu pro simulaci polotuhých ocelových přípojů. Za tímto účelem přejděte do konfigurace analýzy tuhosti spoje (krok 1 na obrázku 2) a aktivujte JSI výběrem možnosti "Generovat klouby v globálním modelu" (krok 2 na obrázku 2).

Přídavný modul Ocelové spoje | Interakce spoj-konstrukce

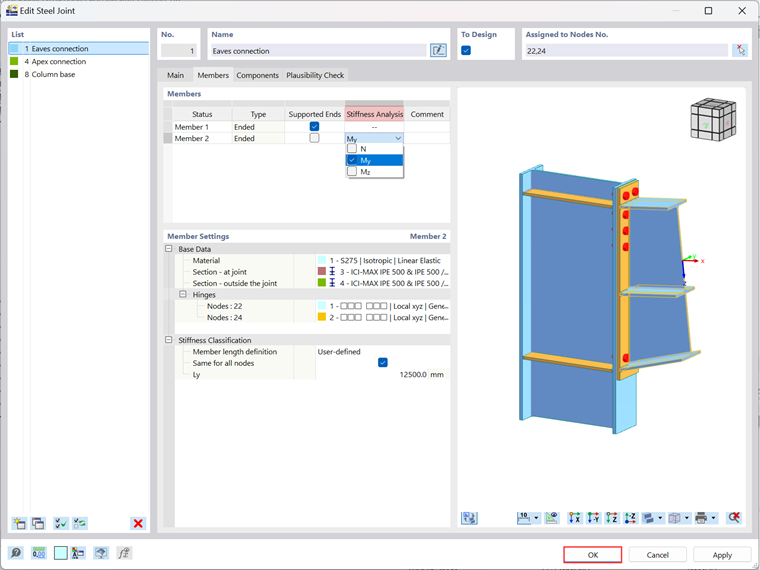

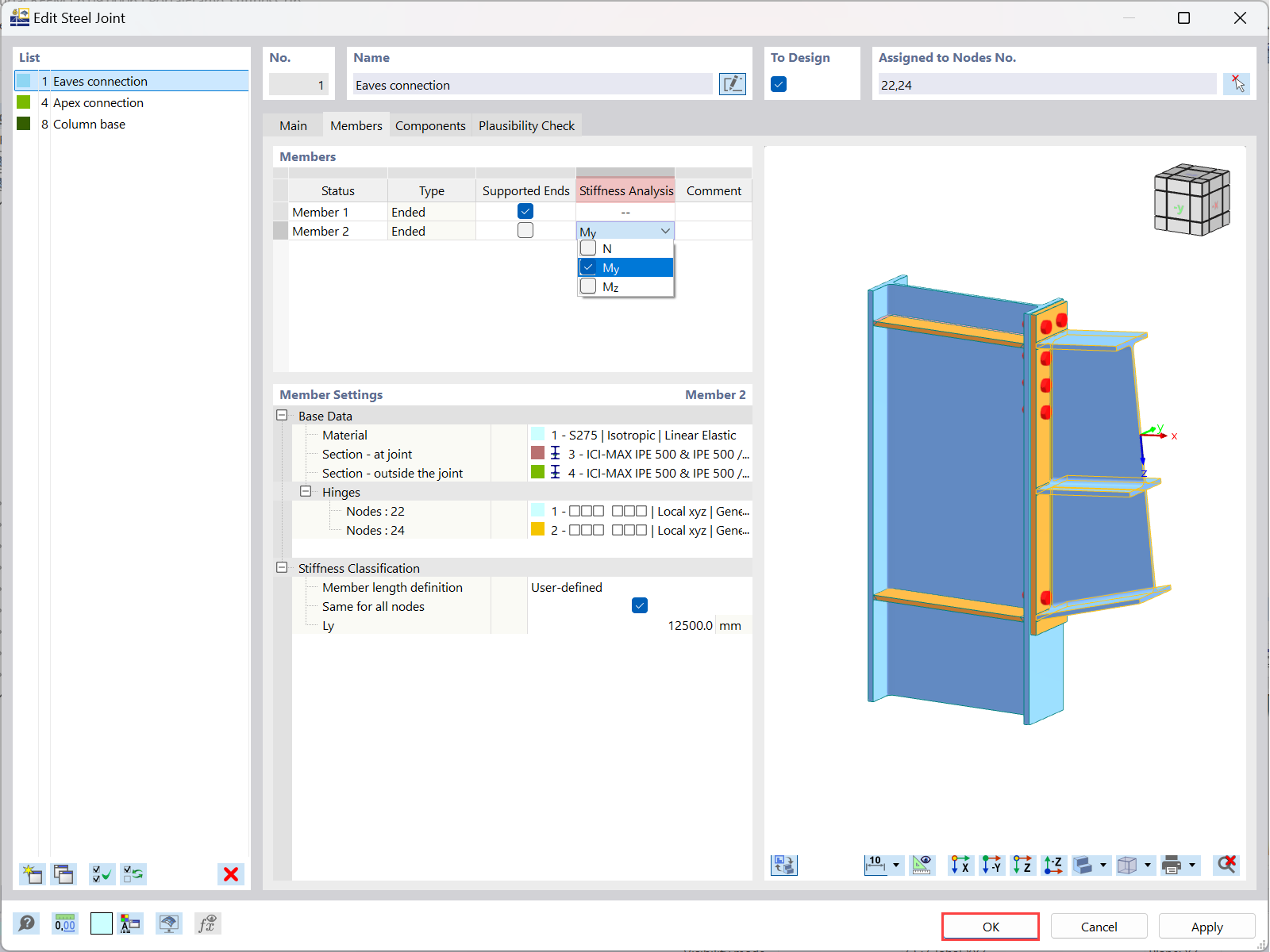

Jakmile je tato možnost aktivována, zkontrolujte, zda je správně nakonfigurováno nastavení analýzy tuhosti pro příslušné pruty přípoje (viz obrázek 3). Potvrďte nastavení kliknutím na „OK“ pro pokračování.

Nastavení analýzy tuhosti

Tyto klouby jsou integrovány do globálního modelu před výpočtem vnitřních sil a až po těchto výpočtech jsou zahrnuty do dalších analýz. Tento proces zajišťuje, že interakce mezi styčníky a zbytkem konstrukce je při konečných výpočtech řádně zohledněna.

Pro ověření účinku tohoto nastavení je možné porovnat výsledky z modelů s a bez JSI. Obrázek 4 ukazuje výsledky modelu s integrovanými ocelovými přípoji se zohledněním interakce s konstrukcí, zatímco obrázek 5 ukazuje výsledky modelu bez zohlednění JSI. Rozdíl mezi těmito dvěma modely zdůrazňuje význam a výhody řádného zohlednění interakce spoj-konstrukce v procesu posouzení.

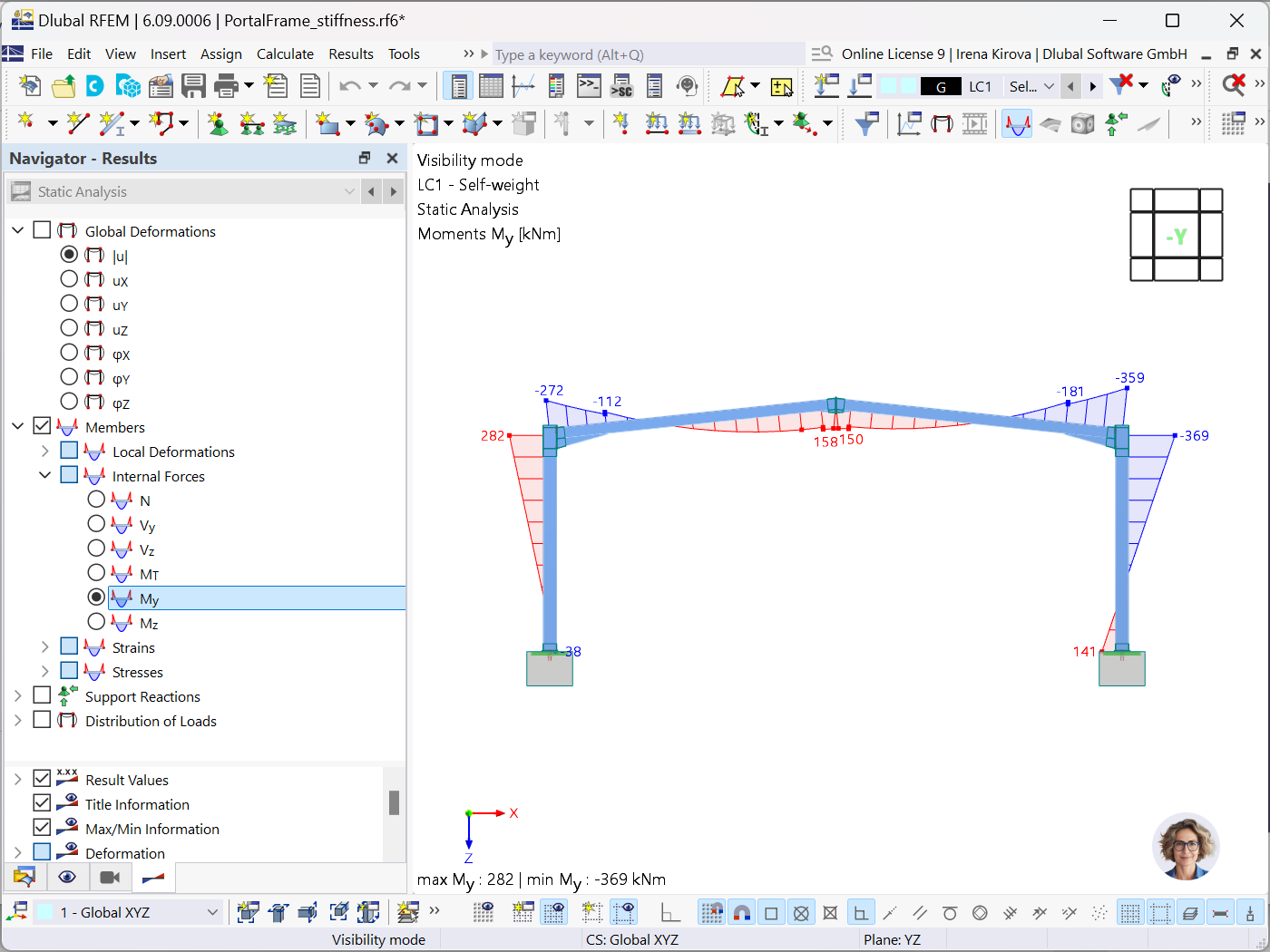

Comparison of Results: Model with Integrated Steel Joints Considering Interaction with Structure

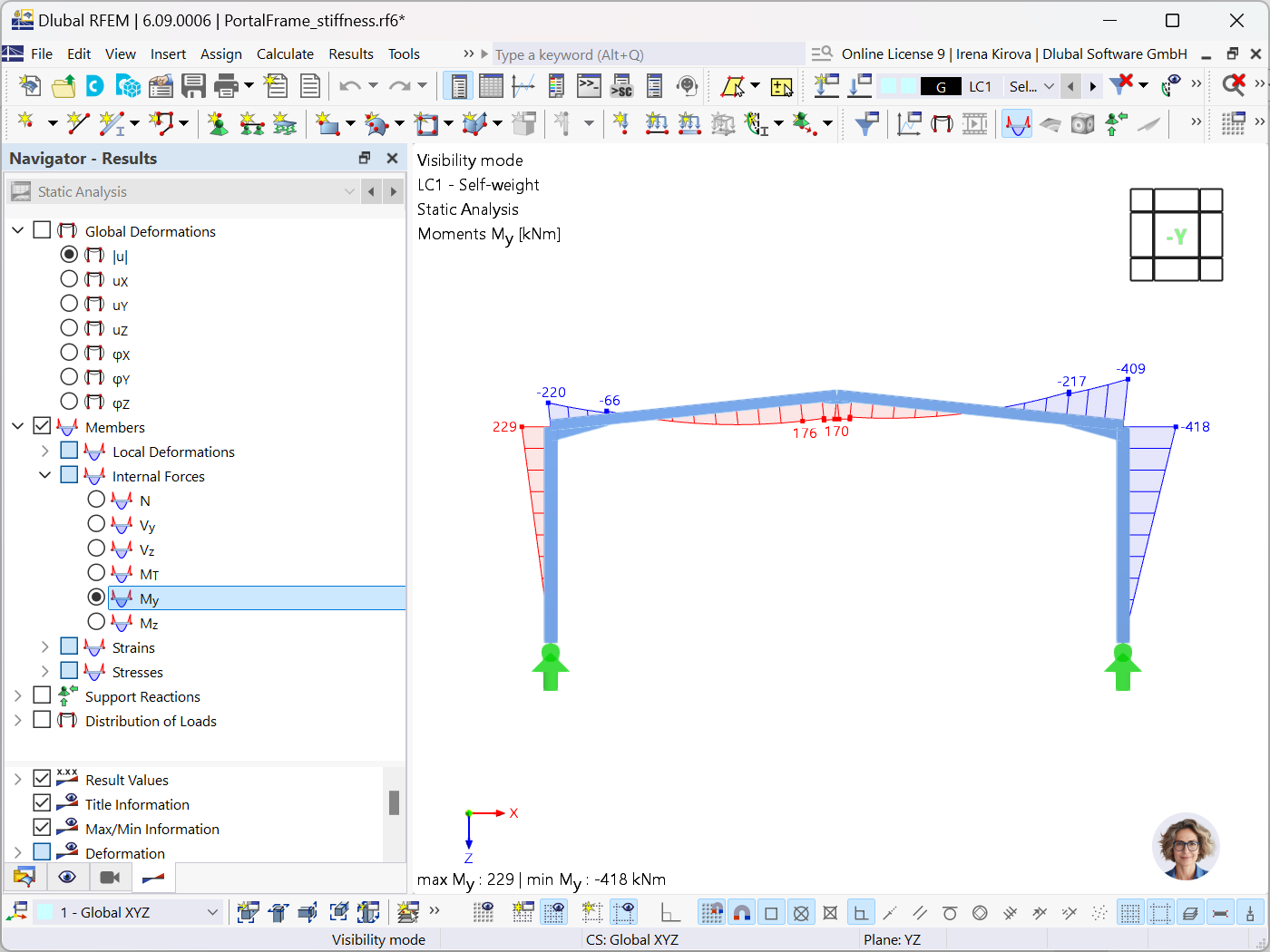

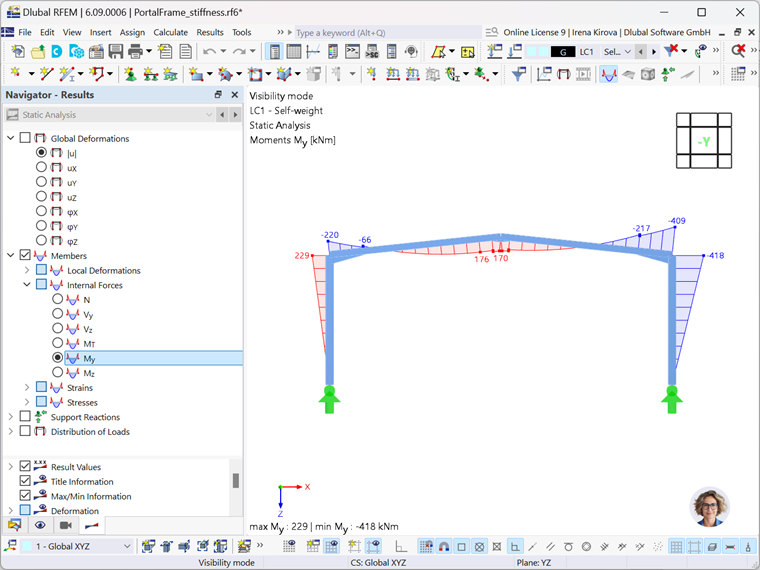

Comparison of Results: Model Without Integrated Steel Joints

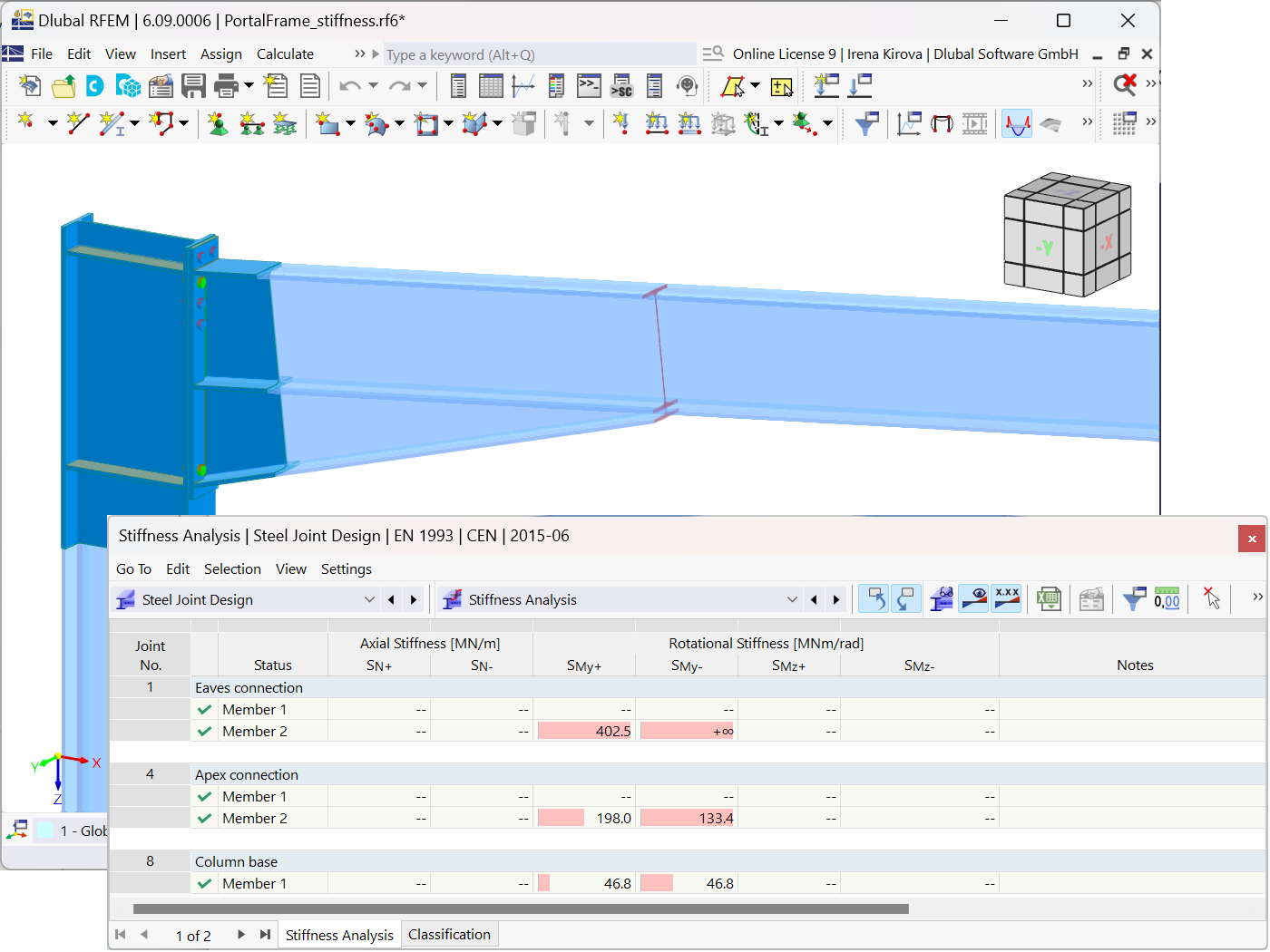

Kromě toho můžete zkontrolovat výsledky analýzy tuhosti, jak je znázorněno na obrázku 6, a zkontrolovat získané hodnoty tuhosti. To vám umožní ověřit přesnost výpočtů tuhosti a zajistit, aby interakce spoj-konstrukce byla v modelu správně znázorněna.

Interakce ocelových spojů | Analýza v programu RFEM 6

Závěr a výhled

Interakce přípoje a konstrukce je zásadním faktorem při navrhování a analýze ocelových konstrukcí. Správné modelování a pochopení této interakce zajišťuje, že konstrukce je bezpečná, stabilní a optimálně navržená.

Addon Ocelové přípoje v programu RFEM 6 nabízí výkonný nástroj pro simulaci interakce přípoje a konstrukce, který inženýrům nabízí přesnější a realističtější přístup k modelování. Tato metoda odstraňuje nutnost časově náročného ručního zadávání hodnot tuhosti a umožňuje uživatelům soustředit se na celkové posouzení konstrukce. Tento efektivní pracovní postup zajišťuje, že se inženýři mohou s jistotou spolehnout na přesné znázornění chování spoje ve svých modelech, a minimalizuje tak nejistotu, která je obvykle spojena s aproximacemi nebo zjednodušenými modely spojů. Inženýři tak mohou těžit z efektivnějšího návrhu, optimalizovaného využití materiálu a jistoty při řešení složitého chování spojů.
