Jak jsme již zmínili v našem předchozím článku databáze znalostí „KB 1939 | Rozhraní na AutoCAD a Integrace souborů DXF - Část 2/3: Obecný přehled“ (odkaz níže), nabízejí programy RFEM 6 a RSTAB 9 bezproblémovou integraci se soubory DXF a usnadňují efektivní výměnu dat s AutoCADem. Tato integrace zjednodušuje proces statického návrhu a výpočtu a zvyšuje přesnost a rychlost. Zatímco v předchozím příspěvku jsme se zabývali obecným přehledem možností importu a exportu, tento článek se podrobněji zaměří výhradně na funkce importu. Pokud vás zajímají také funkce exportu, pak se jim podrobně věnujeme v článku databáze znalostí „KB 1942 | Interface to AutoCAD and DXF File Integration - Part 3/3: Exportovat funkce“, na který odkazujeme níže.
- KB 1939 | Rozhraní na AutoCAD a Integrace souborů DXF - Část 1/3: Obecný přehled
- KB 1942 | Interface to AutoCAD and DXF File Integration: Export Features
Importovat funkce

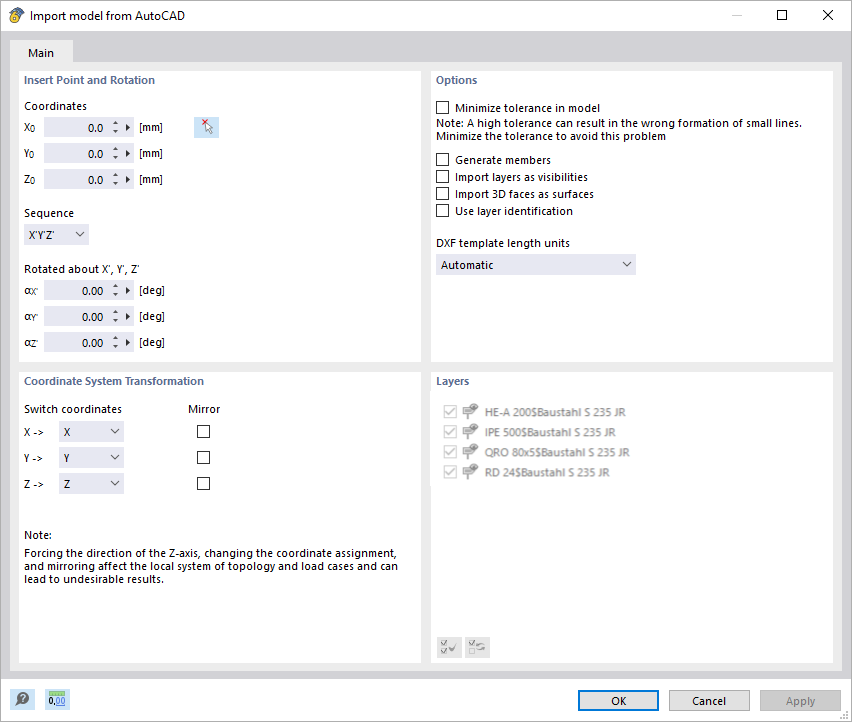

Přímý import ze souborů AutoCAD nebo DXF/DXF II je možný pomocí volby "Importovat" v nabídce "Soubor". Po výběru souboru se zobrazí okno "Importovat", jak je znázorněno na obrázku 1.
Během importu jsou k dispozici následující nastavení:
1. Bod vložení: Toto nastavení umožňuje upravit souřadnice vložení podél os X, Y a Z. Poskytuje flexibilitu tím, že umožňuje importovat objekty v libovolné vzdálenosti podél os namísto jejich omezení na počátek souřadnic.

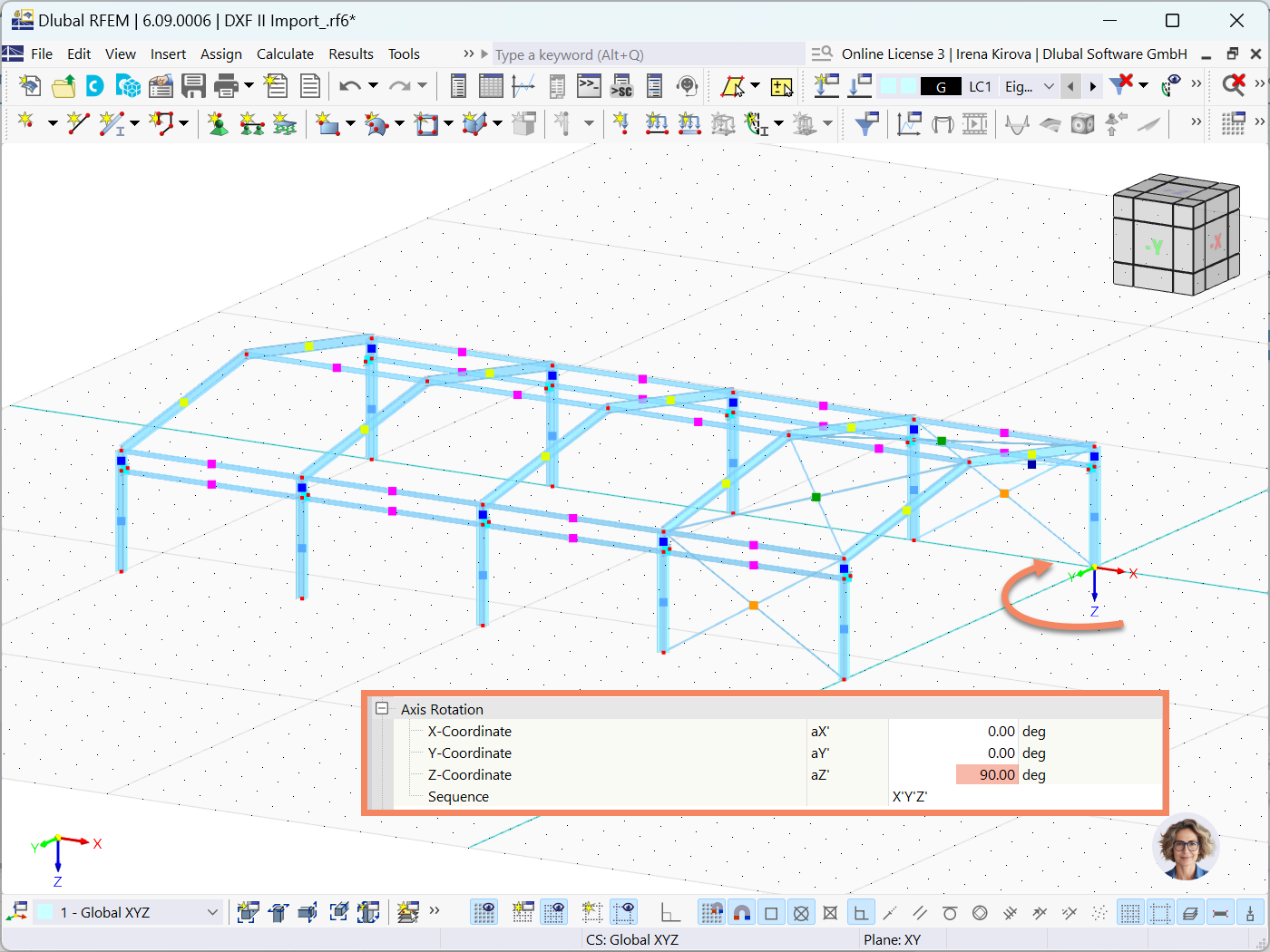

2. Natočení osy: Tato funkce umožňuje otáčet importovaný model okolo kterékoli z os souřadného systému (X, Y nebo Z), což nabízí další kontrolu nad uspořádáním modelu v pracovním prostoru.
- Pořadí: Kromě základního natočení lze upravit pořadí os, což umožňuje zaměnit osy. Například zadáním sledu jako Z'Y'X se osa Z změní na X, osa Y zůstane beze změny a osa X se změní na Z. Tato možnost vám poskytuje další flexibilitu při umisťování a otáčení modelu podle potřeby.

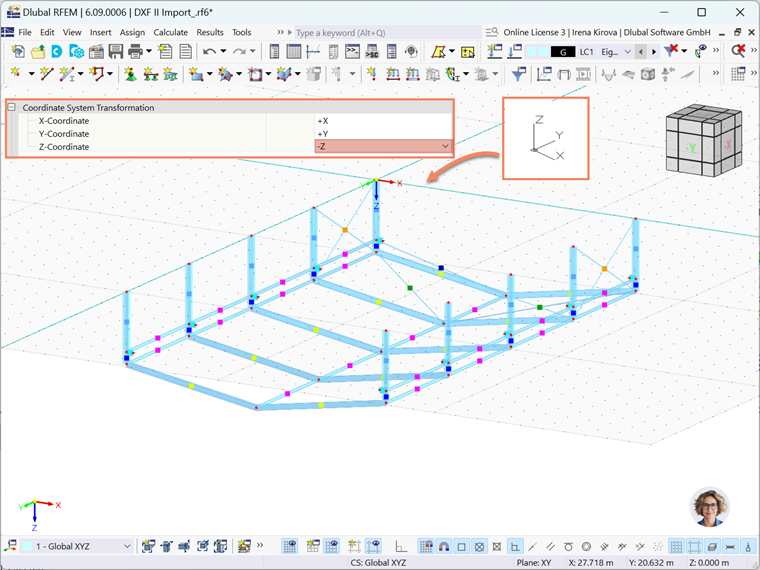

3. Transformace souřadného systému: Tato možnost je užitečná zejména při práci s aplikacemi, které používají jinou orientaci než standardní souřadný systém RFEM/RSTAB. Umožňuje zaměnit osy nebo změnit směr osy. Lze tak například upravit zrcadlené osy, jako je například změna osy Z na -Z, aby se zajistilo, že importovaný model správně odpovídá souřadnému systému vašeho projektu.

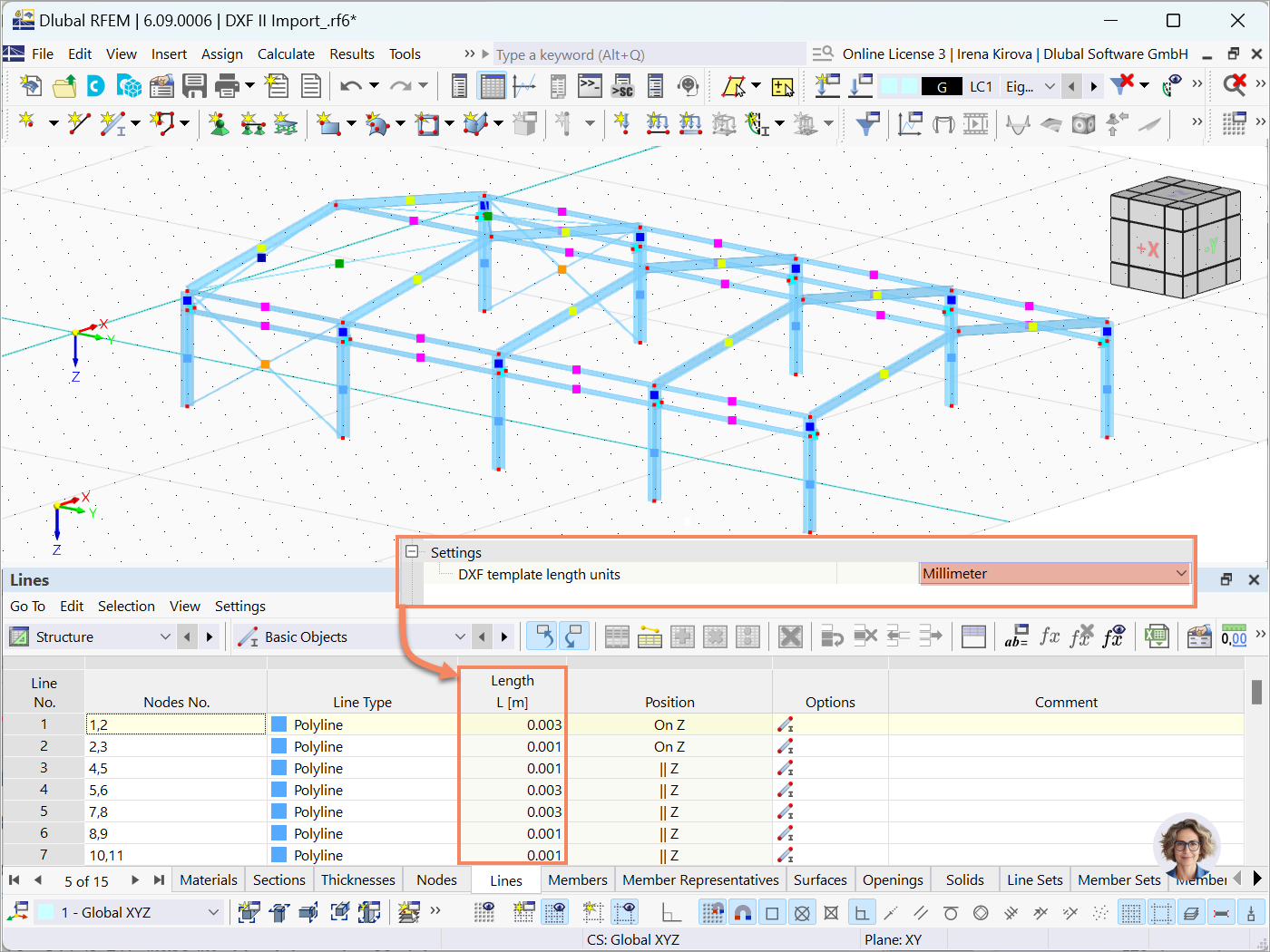

4. Nastavení: Toto nastavení určuje jednotky, ve kterých se soubor DXF importuje, aby se předešlo neshodám jednotek. Pokud je například importovaný soubor v milimetrech (mm) místo v metrech (m), může tato nesrovnalost vést k neúměrně malým rozměrům v modelu. Tento efekt je znázorněn na obrázku 5.
4. Další možnosti importu

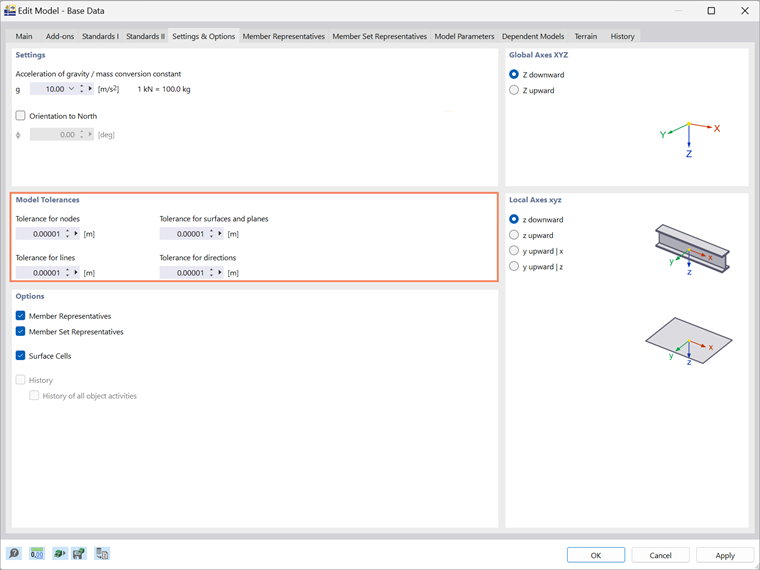

- Minimalizace tolerance v modelu
Při modelování nebo importu dat z CAD programu se mohou v objektech modelu vyskytnout drobné geometrické nesrovnalosti. RFEM 6/RSTAB 9 tyto nekonzistence automaticky opraví, pokud jsou překročeny určité mezní hodnoty vzdálenosti. Například uzly, které jsou velmi blízko sebe, budou sloučeny, linie nebo pruty mimo roviny budou začleněny do ploch a linie a pruty s minimálním sklonem budou klasifikovány jako svislé.
Tolerance modelu lze obecně upravit v záložce "Nastavení a možnosti" v sekci Základní údaje modelu (viz odkaz na FAQ níže). Pokud však tuto možnost vyberete během importu, nastaví se automaticky všechny tolerance modelu v základních údajích na 0,00001 m, což eliminuje potřebu ručních úprav.
- Generovat pruty

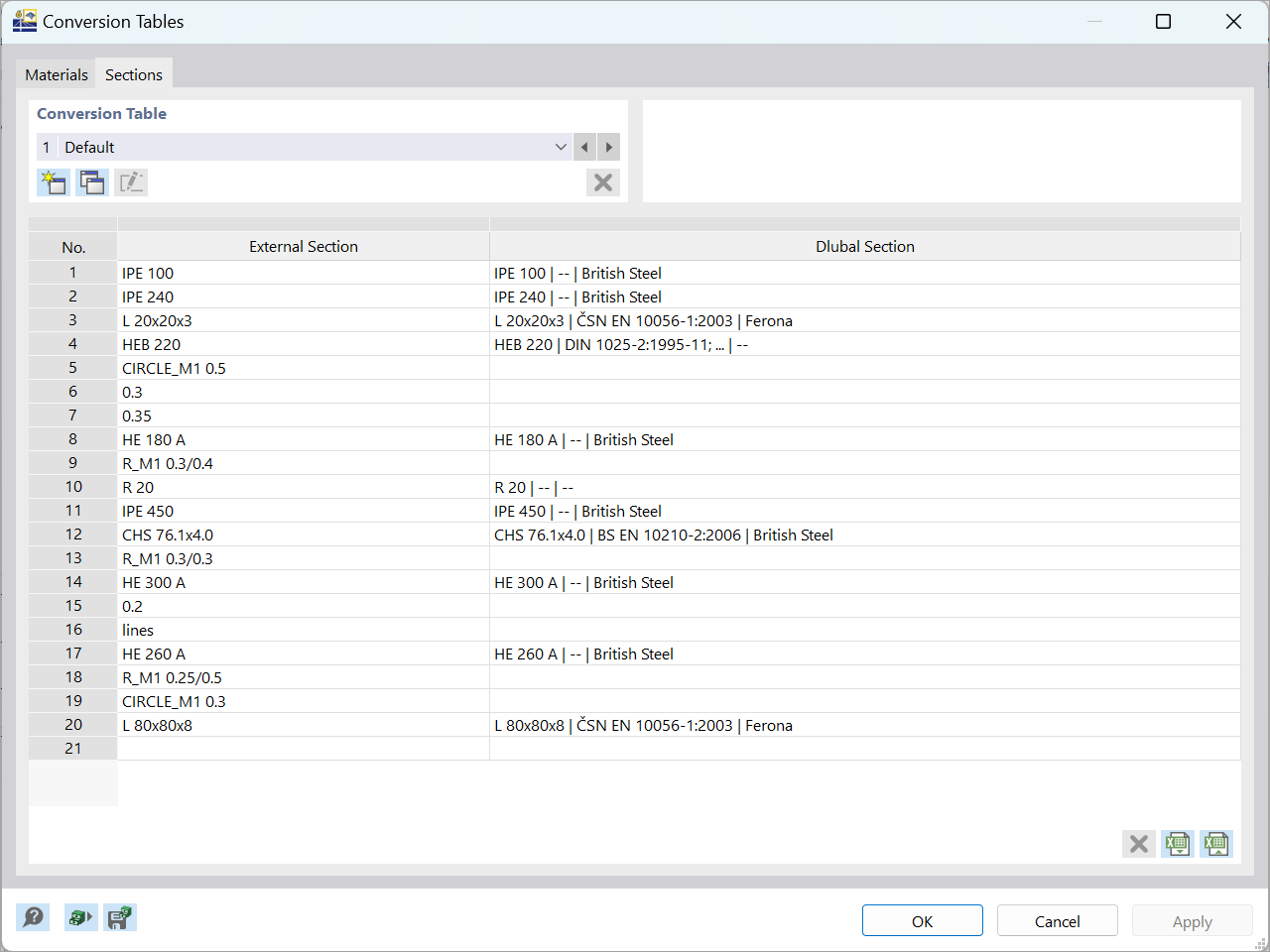

Výběr této možnosti v dialogu pro import umožňuje importovat linie ze souboru DXF jako pruty do programu RFEM 6/RSTAB 9 (obrázek 7). Při importu se převezmou názvy vrstev ze souboru DXF jako názvy průřezů a materiálů. Pokud jsou vnější průřez a materiál rozpoznány z Dlubal knihoven na základě názvu vrstev, automaticky se použijí a převedou na příslušné Dlubal průřezy a materiály (obrázek 8).
Pro automatické rozpoznání a použití průřezů a materiálů musí mít název vrstvy v souboru DXF formát [Cross-Section Name]$[Material Name] (např. IPE 100$S235). Tím je zajištěno, že importovaným prutům jsou přiřazeny správné průřezy a materiály.

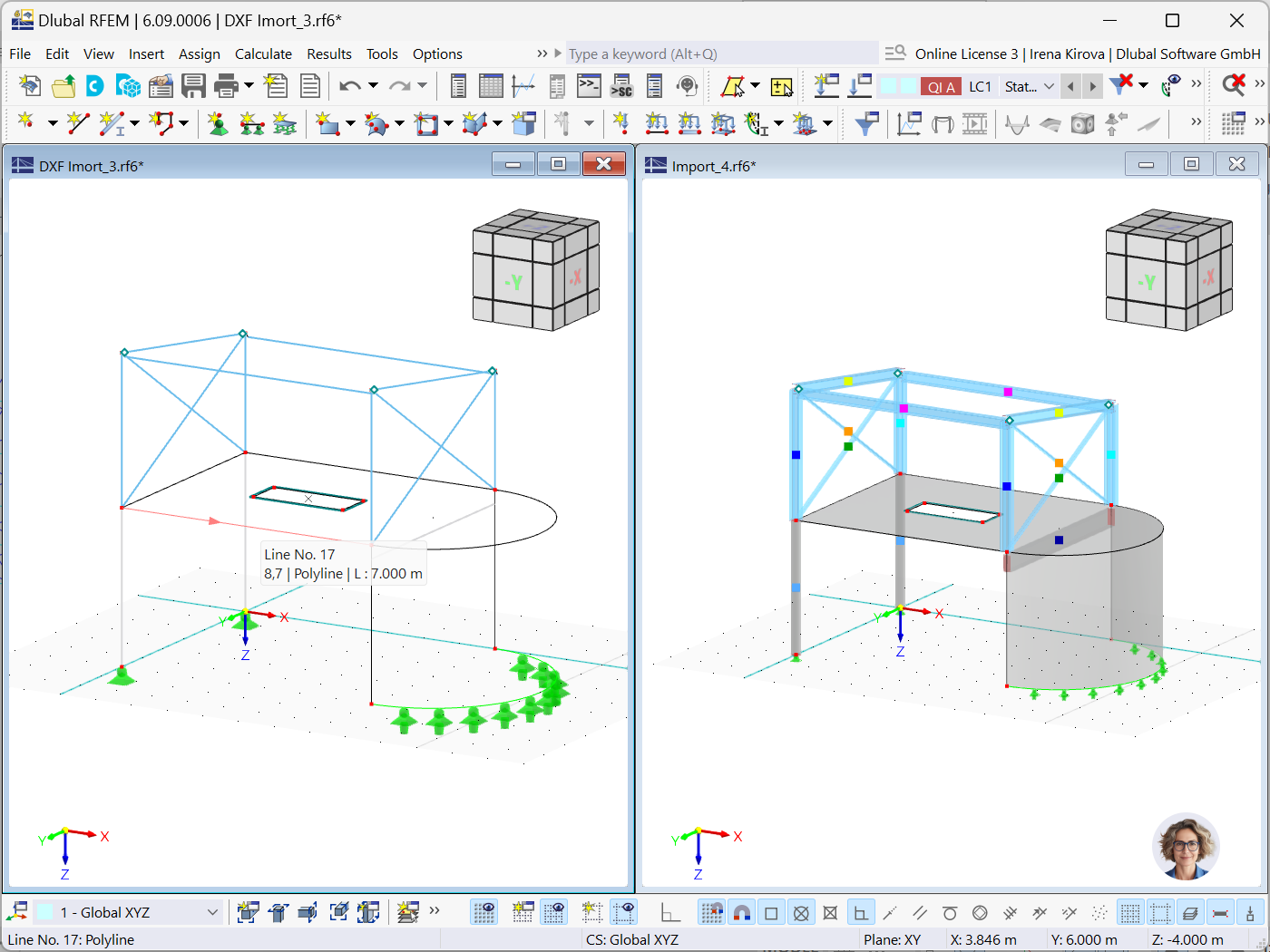

- Importovat 3Dplochy jako plochy
Tato možnost, která je k dispozici při importu souboru DXF, umožňuje v programu RFEM 6 převést 3D entity ploch ze souboru DXF na objekty ploch. To je užitečné zejména pro zpracování složitých geometrií, které lze lépe zobrazit jako plochy než jednotlivé linie nebo pruty. Výběrem této možnosti se v programu RFEM 6 všechny 3D entity ploch v souboru DXF automaticky transformují na příslušné plošné objekty (jak je znázorněno v pravém okně na obrázku 9). Pokud tato možnost není vybraná, vytvoří se při importu pouze linie a žádné plochy (jak je znázorněno v levém okně na obrázku 9).

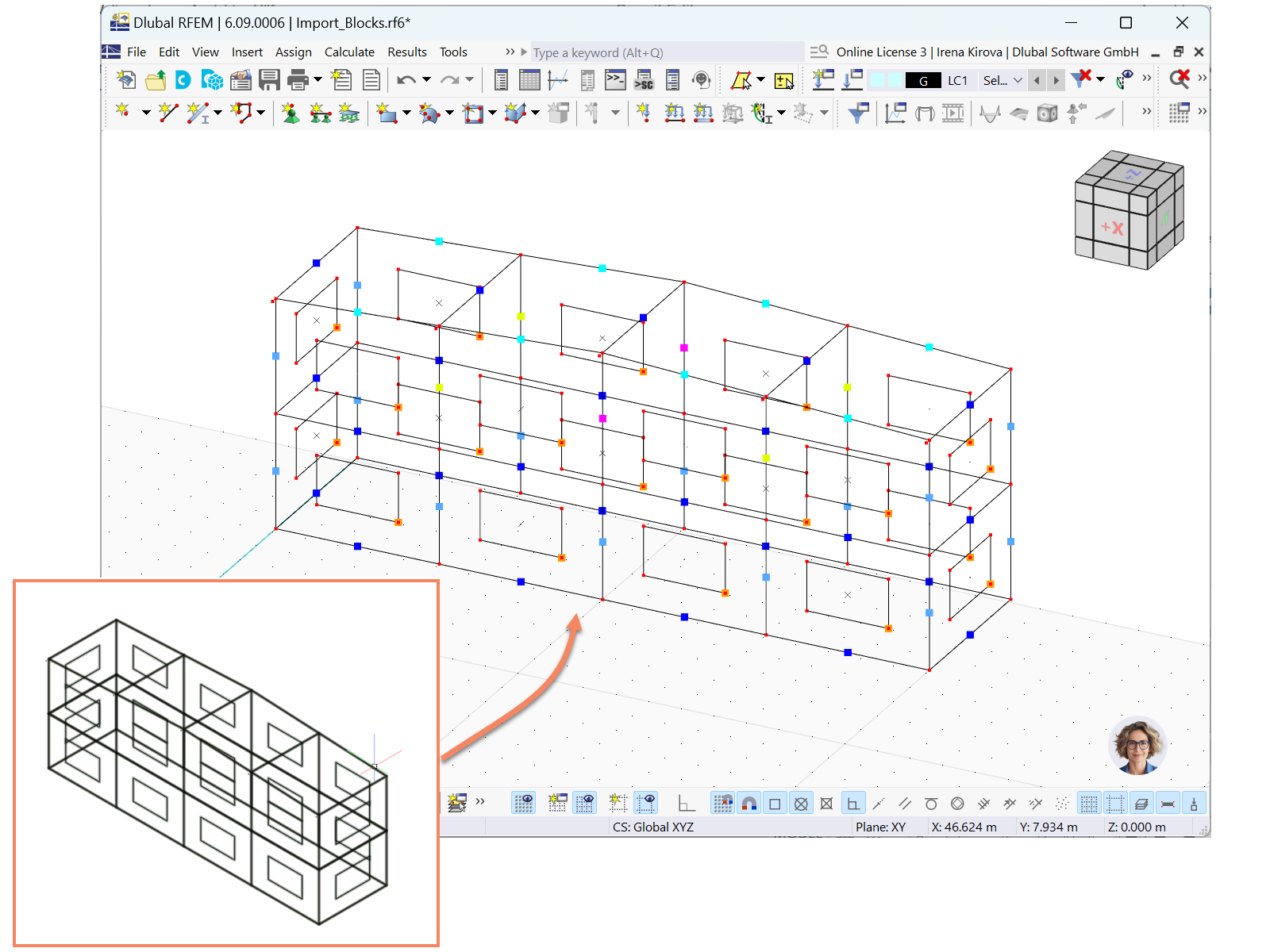

- Rozložit bloky
Tato možnost převede v programu RFEM 6/RSTAB 9 odkazy na bloky v souboru DXF na jednotlivé entity. Bloky jsou ve výkresech CAD sady entit seskupené pro snazší manipulaci. Při importu těchto bloků do programu RFEM 6/RSTAB 9 je však často výhodné je rozdělit na jednotlivé části, aby bylo možné provést podrobnější modelování a analýzu. Pokud vyberete možnost "Rozložit bloky", všechny odkazy na bloky v souboru DXF se při importu automaticky rozloží na jednotlivé linie, oblouky a další entity. To poskytuje větší flexibilitu a přesnost při práci s importovanou geometrií.
- Importovat vybrané vrstvy
Tato volba umožňuje selektivně importovat určité vrstvy ze souboru DXF, což nabízí větší kontrolu a efektivitu během procesu importu. To je užitečné zejména v případě složitých výkresů, které obsahují více vrstev, a vy se tak můžete soustředit pouze na data relevantní pro váš model. Importem pouze vybraných vrstev lze zefektivnit proces modelování, omezit zbytečné informace a zajistit, aby model obsahoval pouze prvky nezbytné pro přesnou analýzu. Správné uspořádání vrstev a konvence pojmenování jsou klíčem k efektivnímu výběru vrstev při importu.

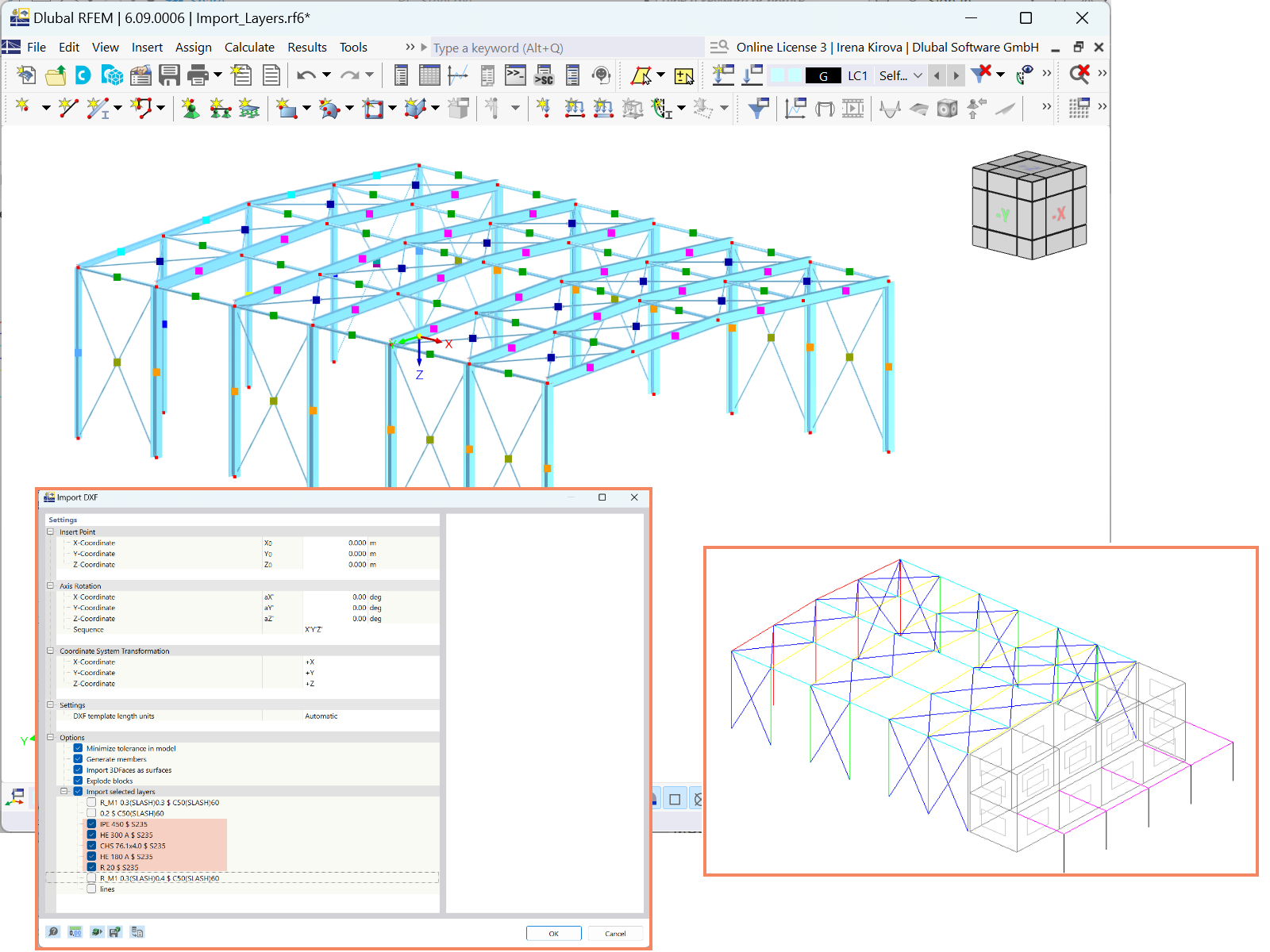

Obrázek 11 ukazuje tuto možnost, která ukazuje, jak se do programu RFEM 6 importuje pouze vybraná část konstrukce modelovaná v programu AutoCAD výběrem příslušných vrstev.
Závěr a výhled
Funkce importu popsané v tomto článku představují výkonný a efektivní způsob, jak přenést data z AutoCADu/DXF do programů RFEM 6/RSTAB 9, a umožňují tak uživatelům snadno optimalizovat jejich statické modely. Využitím těchto možností, jako je import geometrie, vrstev, ploch a dalších, mohou uživatelé zajistit přesnou reprezentaci svých dat v softwaru, což zvyšuje flexibilitu a přesnost pracovního postupu. Tato bezproblémová integrace zlepšuje celkový proces modelování a analýzy, omezuje ruční úpravy a zajišťuje konzistenci ve všech fázích návrhu a dokumentace. S těmito možnostmi importu nabízejí programy RFEM 6 a RSTAB 9 efektivní řešení pro efektivní práci se soubory AutoCAD/DXF, které přispívá ke kvalitnějšímu a efektivnějšímu statickému posouzení.
