Rozhraní na AutoCAD a Integrace souborů DXF - Část 3/3: Funkce exportu

V tomto příspěvku podáváme obsáhlý přehled funkcí pro export z programů RFEM 6 a RSTAB 9 do souborů AutoCAD/DXF, které umožňují bezproblémovou výměnu dat mezi programy Dlubal a AutoCADem. Obecný přehled o výměně dat mezi programy RFEM 6/RSTAB 9 a AutoCADem najdete v našem dřívějším článku KB 1939 | Rozhraní s Autocadem a integrací souborů DXF - Část 1/3: Obecný přehled. Podrobnější popis procesu importu souborů AutoCAD/DXF do programu RFEM 6/RSTAB 9 najdete v článku KB 1941 | Interface with Autocad and DXF File Integration - Part 2/3: Importovat funkce.

• KB 1939 | Rozhraní na AutoCAD a Integrace souborů DXF - Část 1/3: Obecný přehled
• KB 1941 | Rozhraní na AutoCAD a Integrace souborů DXF - Část 2/3: Importovat funkce

Export dat z programu RFEM 6/RSTAB 9 do souborů AutoCAD/DXF

Export dat z programů RFEM 6/RSTAB 9 do souborů AutoCAD/DXF je cennou funkcí, která usnadňuje výměnu dat, zefektivňuje pracovní postupy a umožňuje dále zpřesnit výstupy posouzení. Proces exportu se spustí z hlavní nabídky "Soubor" a výběrem možnosti "Exportovat", podobně jako u procesu importu popsaného v KB 1941. Otevřené okno "Export" (viz obrázek 1) se velmi podobá oknu "Import", přičemž základní funkce jsou do značné míry stejné. Vzhledem k tomu, že tyto funkce byly podrobně popsány ve výše uvedeném příspěvku, zaměříme se v této části na specifické možnosti exportu, které jsou k dispozici v programech RFEM 6 a RSTAB 9, a upozorníme na jedinečné funkce, které zajišťují efektivní přenos dat do souborů AutoCAD/DXF.

Export Options for RFEM 6 to DXF File

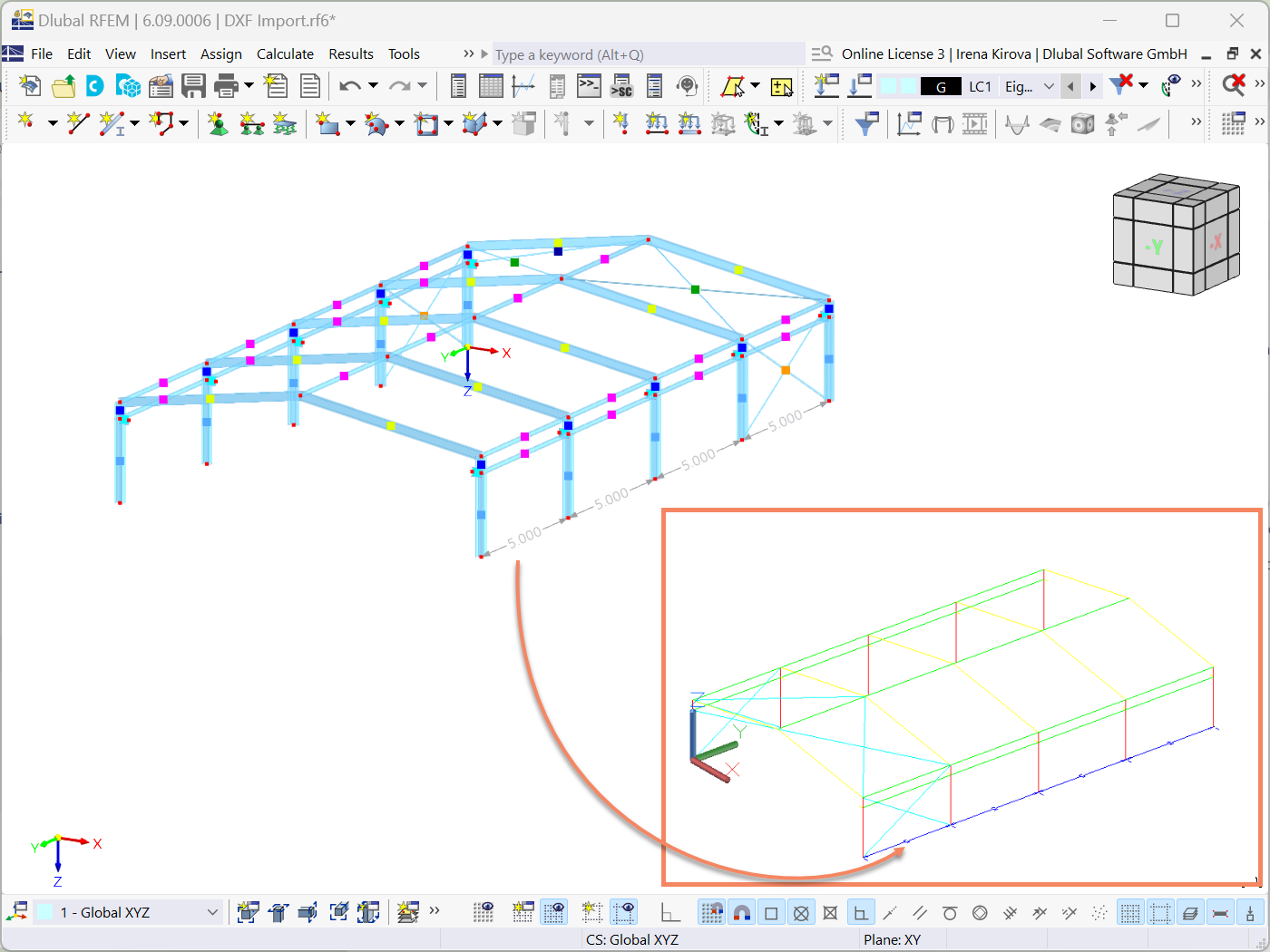

Exportovat kóty

Tato volba zajišťuje, že při exportu modelu z programu RFEM/RSTAB do souboru DXF budou zahrnuty kóty, což usnadňuje přesné znázornění měření v prostředí AutoCADu.

Exporting Dimensions to DXF Files

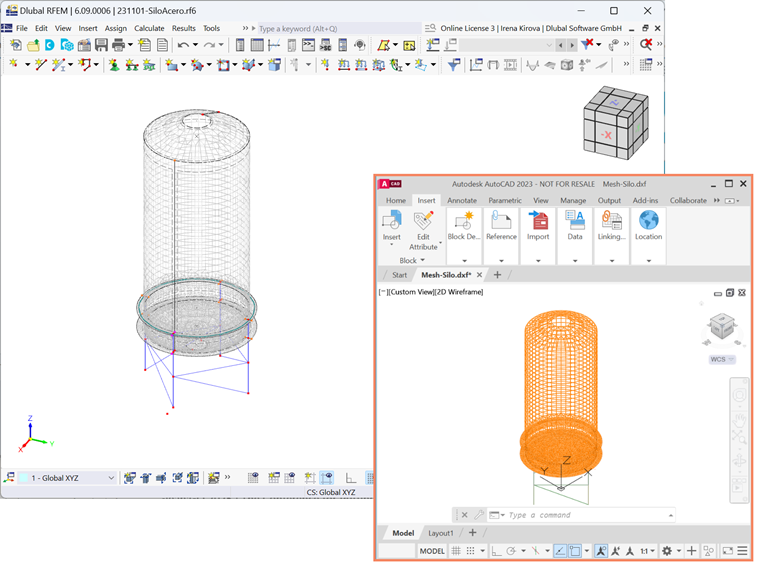

Exportovat síť KP

Výběrem této možnosti se síť konečných prvků (KP) zařadí do exportu DXF, přičemž hraniční linie sítě se zobrazí jako jednotlivé linie, přičemž se zachovají statické detaily modelu.

Export FE Mesh to DXF Files

Exportujte síť KP jako 3DFace

RFEM 6 umožňuje exportovat 3D plošné prvky (3DFACE) odpovídající každé buňce sítě konečných prvků, které AutoCAD rozpozná a zobrazí jako plochy, což zlepšuje vizuální přesnost sítě konečných prvků.

Export Options for FE Mesh in DXF Format

Deformovaný tvar

Deformovaný tvar pro aktivní zatěžovací stav (ZS) a kombinaci zatížení (KZ) se exportuje jako linie a poskytuje jednoduché znázornění deformace modelu při působících zatíženích.

RFEM 6 Option "Export Deformed Shape" to DXF

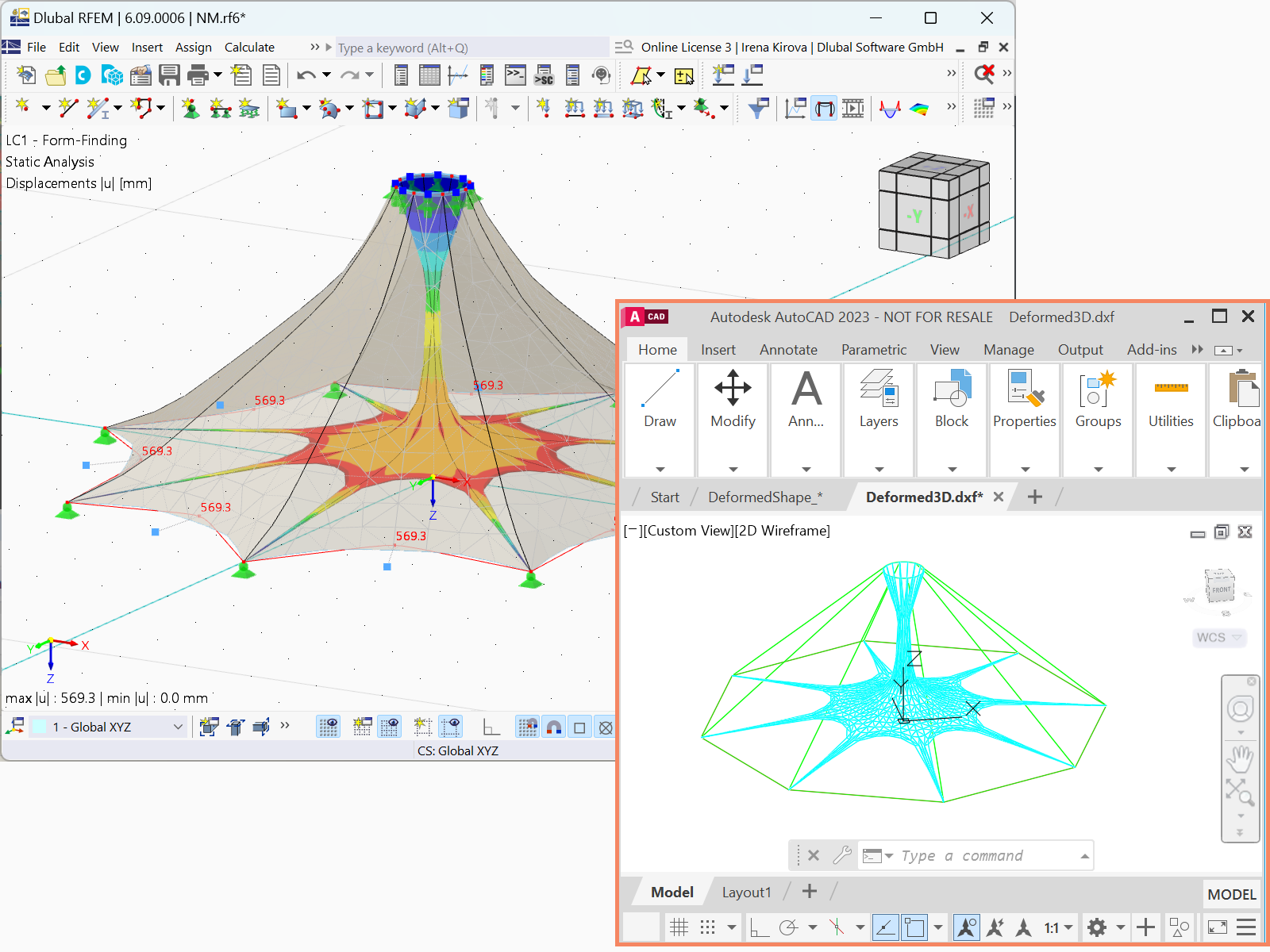

Exportovat deformovaný tvar jako 3DFace

Deformovaný tvar v aktivním zatěžovacím stavu (ZS) a kombinaci zatížení (KZ) se exportuje jako prvky 3DFace, což nabízí podrobnější a vizuálně informativní zobrazení deformovaného modelu.

Export Deformed Shapes Using 3D Faces in DXF Files

Závěr a výhled

V tomto příspěvku jsme se zabývali funkcemi exportu z programů RFEM 6 a RSTAB 9 do souborů AutoCAD/DXF a zdůraznili jsme základní možnosti pro bezproblémovou výměnu dat. Využitím těchto funkcí, jako je export kót, sítí konečných prvků a deformovaných tvarů, můžete zajistit, aby byly vaše statické modely v AutoCADu přesně přenášeny a reprezentovány. Ať už potřebujete jednoduché liniové znázornění nebo detailní zobrazení deformací plochy, programy RFEM 6 a RSTAB 9 nabízejí flexibilitu pro splnění různých požadavků exportu. Tyto možnosti zvyšují efektivitu pracovního postupu a zároveň zvyšují přehlednost a přesnost výsledků posouzení.
